木薯切片与薯皮渣粉碎加工一体机

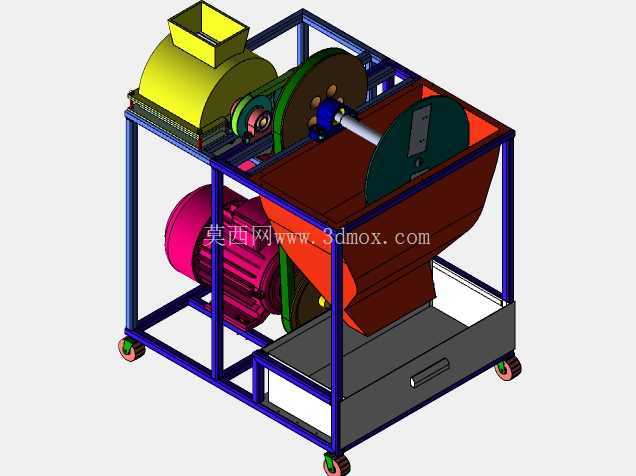

　　这套三维结构围绕木薯产地初加工的两个连续痛点展开：鲜木薯制成脆片前需要均匀切片，削皮后通常被丢弃的薯皮渣则可收集后粉碎，作为堆肥原料。整机把切片与渣料粉碎整合在同一台机架上，减少农户和小型加工点在输送、收集、二次搬运上的工作量。

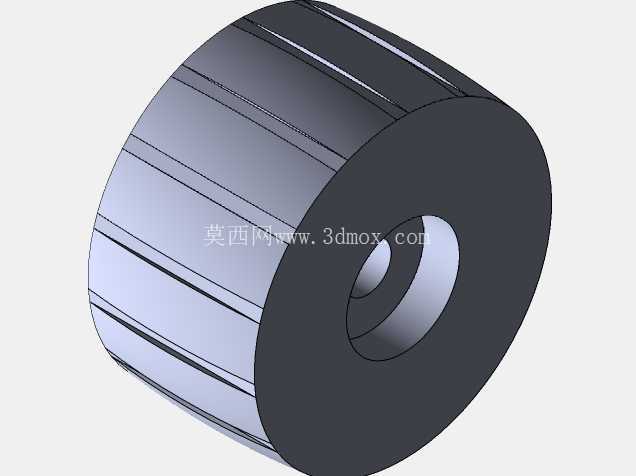

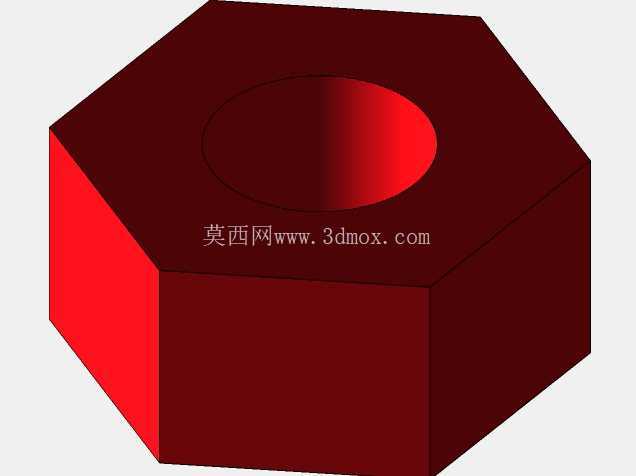

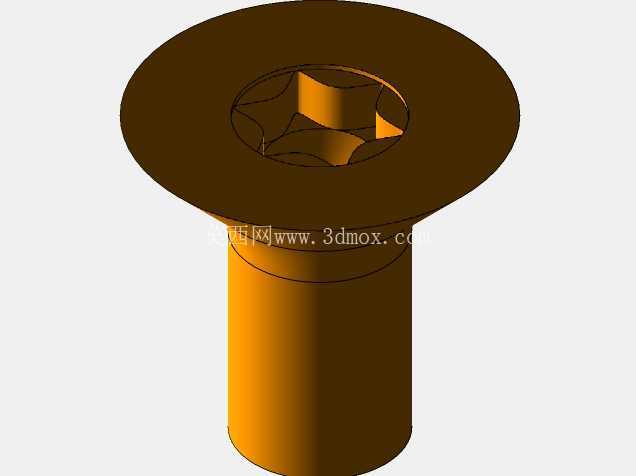

　　从布置上看，设备采用卧式圆筒腔体作为主体工作空间，圆筒外侧形成较大的容纳与防护边界，内部可布置切削、输送或粉碎相关构件。前端圆形端面预留轴系安装位置，中心轴孔用于穿入传动轴并支撑回转部件；轴端、端盖与筒体之间需要保留装配间隙，建模时已把回转件、固定护罩和紧固件的层次分开，便于后续检查干涉。

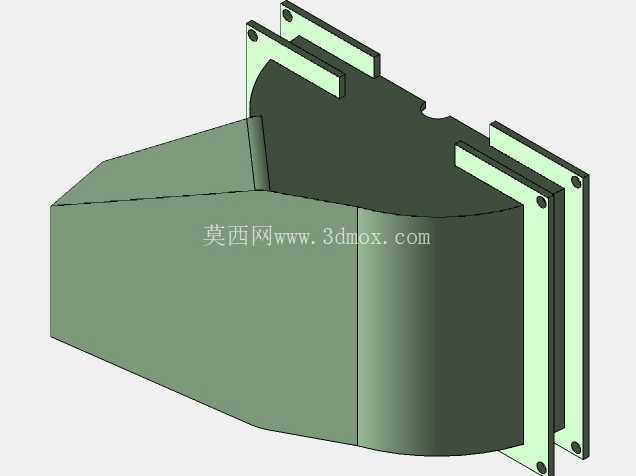

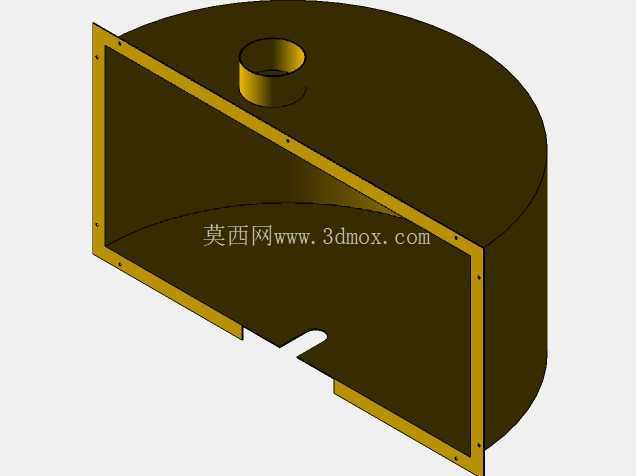

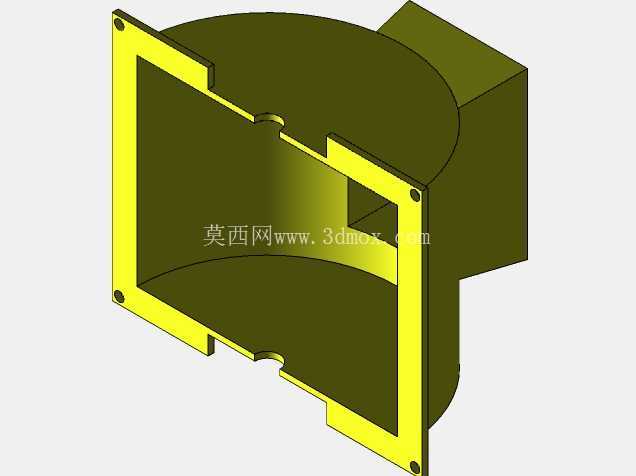

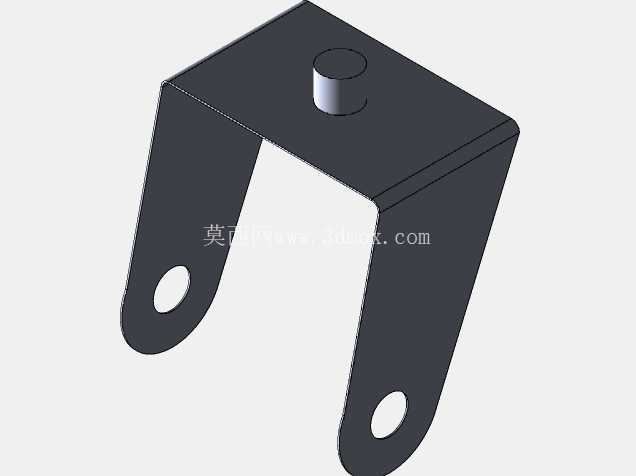

　　上部绿色护罩覆盖主要传动与切削区域，既作为安全防护件，也承担安装支座作用。护罩顶部的圆形法兰盘呈放射状加强结构，中心凸起部位可安装轴承座、联轴器或驱动连接盘；放射筋提高法兰面的抗弯刚度，避免驱动端受载后出现局部翘曲。护罩向下延伸的侧板包住筒体上部开口，使物料在切削和粉碎过程中不易外溅，侧板下端的蓝色孔位用于销轴、锁紧件或可调挡板安装。

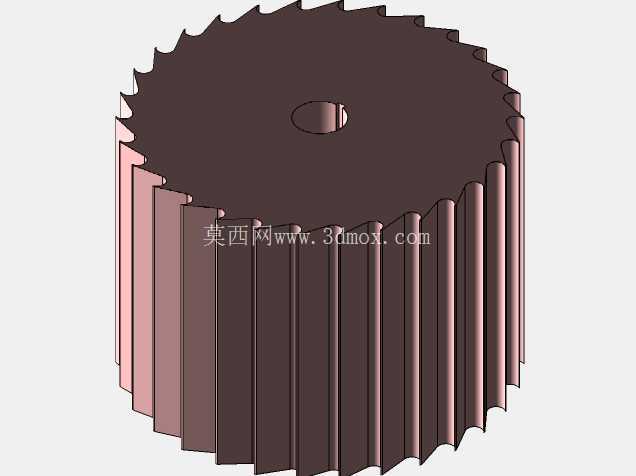

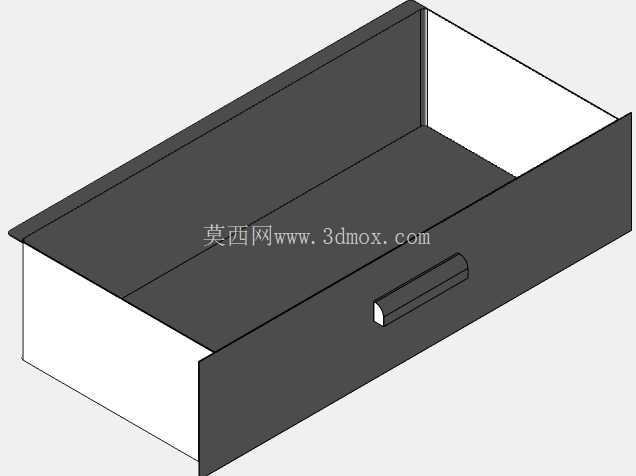

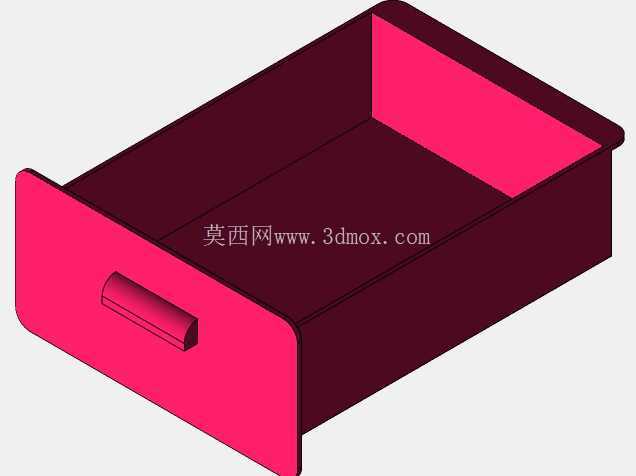

　　实际使用时，鲜木薯进入切片区后由回转切削机构完成连续切片，片厚可通过刀盘间隙、挡料位置或进给导向件调整；削皮产生的薯皮渣不再直接废弃，而导入粉碎腔，经回转击打、剪切后形成较细物料，随后收集用于堆肥发酵。这种流程把脆片加工和废弃物处理合并，适合种植区作坊、村级加工点和小型农产品处理场地。

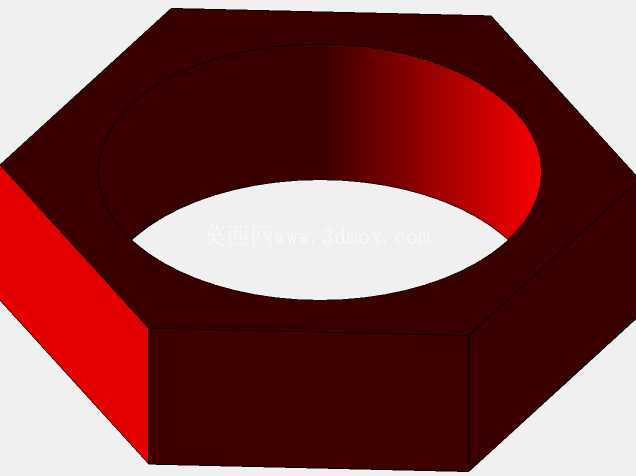

　　结构设计上，圆筒腔体提供较大的内部容积，能够缓冲短时进料波动；外侧包覆形态有利于保持物料在工作区内循环，减少渣料卡在开口边缘的概率。顶部护罩与筒体并非简单贴合，建模中保留了折弯边、搭接面和安装面，方便工程人员拆成焊接件、机加工件和标准件进行出图。法兰盘上的放射筋与中心凸台形成明确承力路径，驱动扭矩从中心连接部位传入，再分散到护罩和机架连接点。

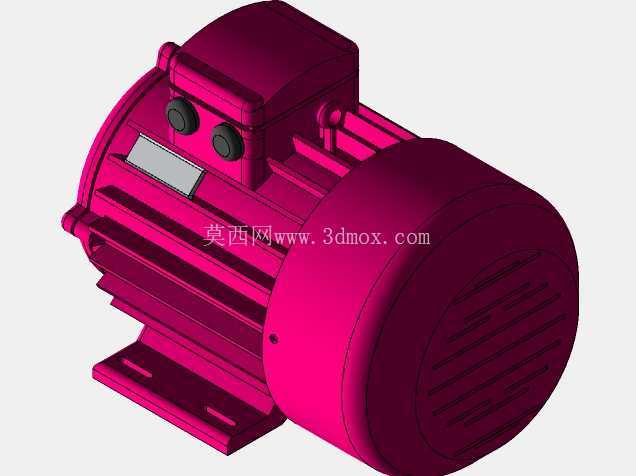

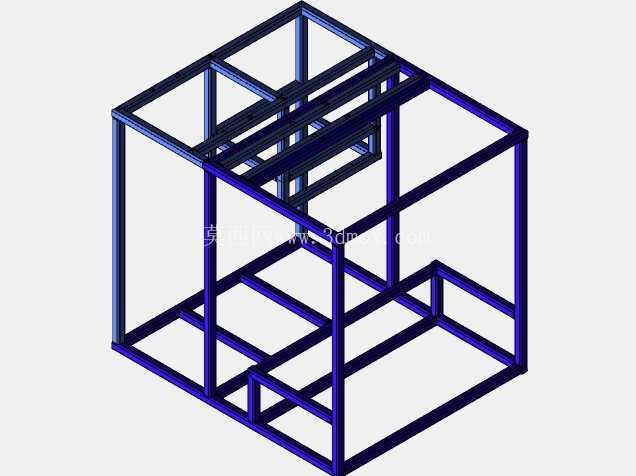

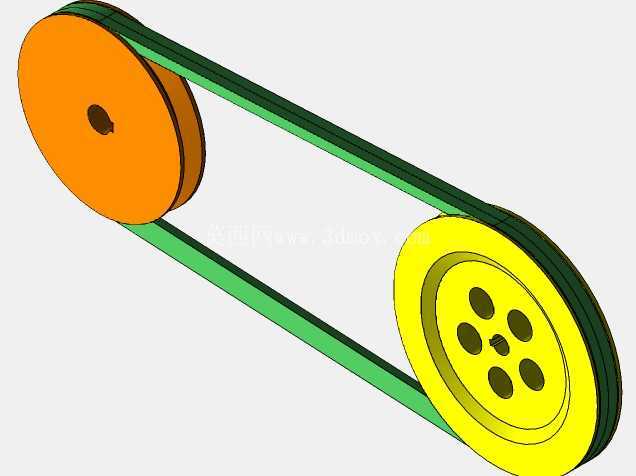

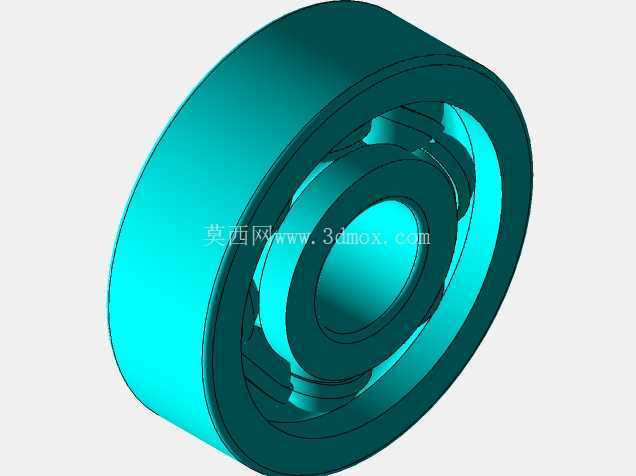

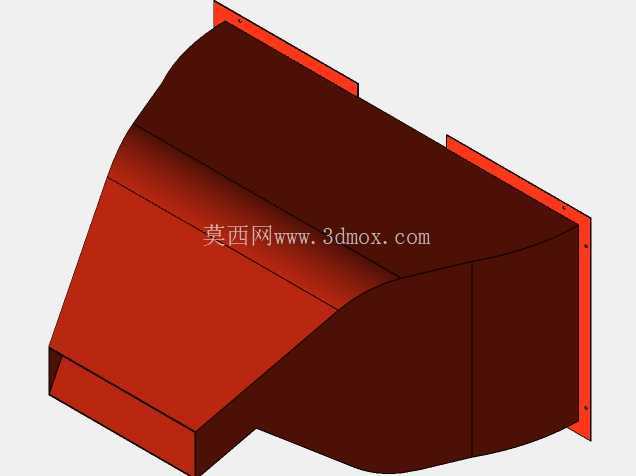

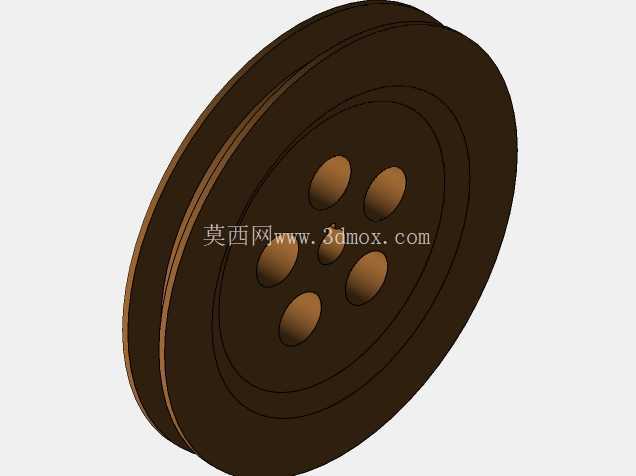

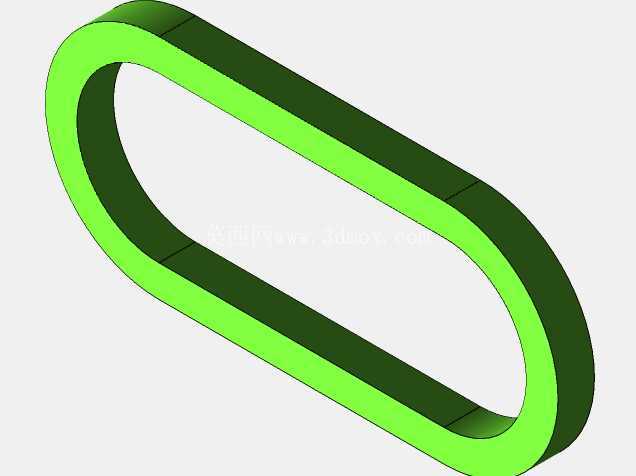

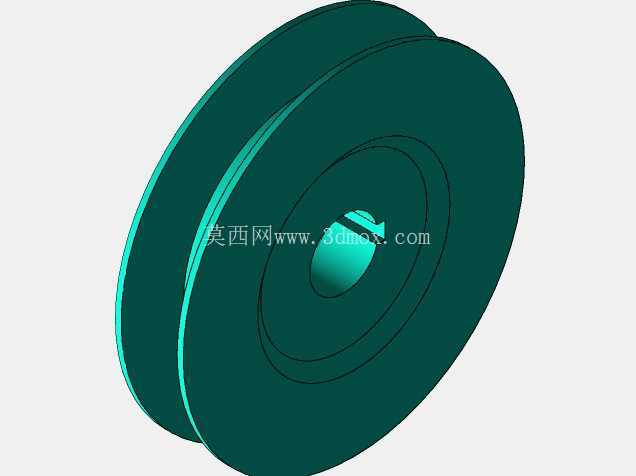

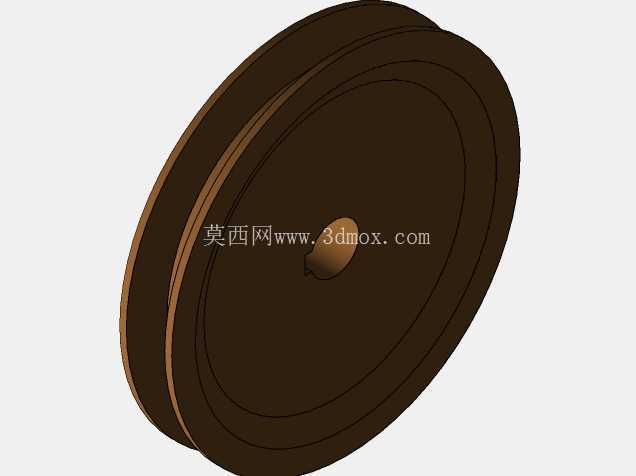

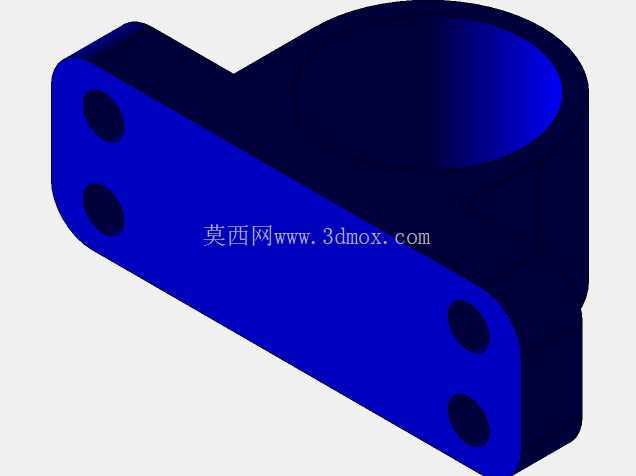

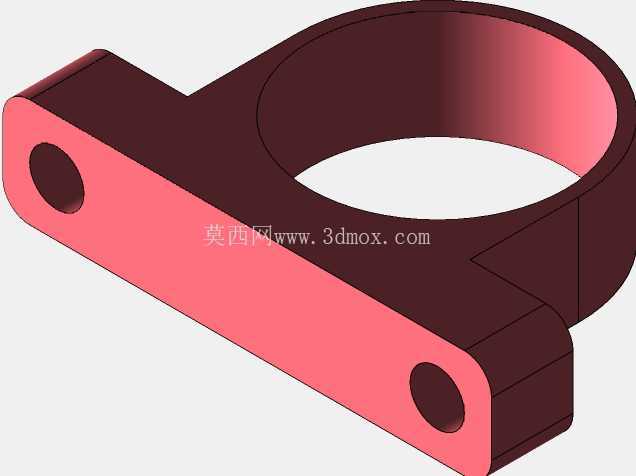

　　安装边界方面，整机需要在筒体轴向两侧留出轴系维护空间，前端应能打开端盖或拆出轴组件，以便检查刀片、筛网、轴承和密封件；上部驱动区要预留电机、带轮或链轮的布置高度，护罩周围还要保留手和工具能够接近紧固件的操作距离。设备底部若配套机架，应使圆筒中心线保持水平，进料侧与出料侧高度差需配合人工投料或简易输送料斗。

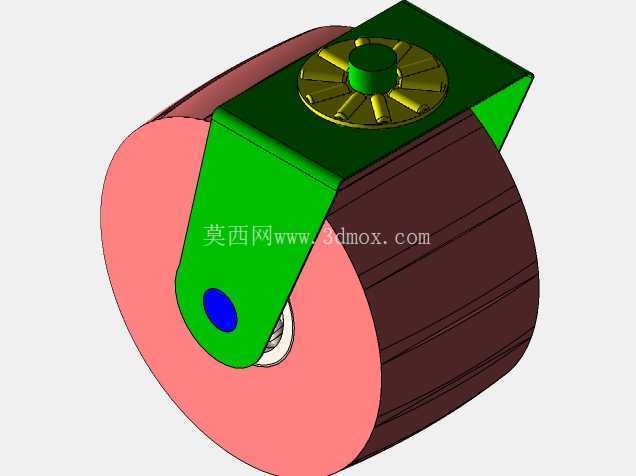

　　三维模型中不同颜色区域对应不同功能模块：粉红色端面表现侧盖与轴系边界，深棕色筒体表现主工作腔，绿色护罩表现安全防护与驱动安装区，黄色法兰表现动力连接与加强结构，蓝色孔位表现定位或锁紧点。这样的分色有利于在方案评审时快速识别拆装关系，也便于后续做爆炸视图、焊件切割清单和零件加工图。

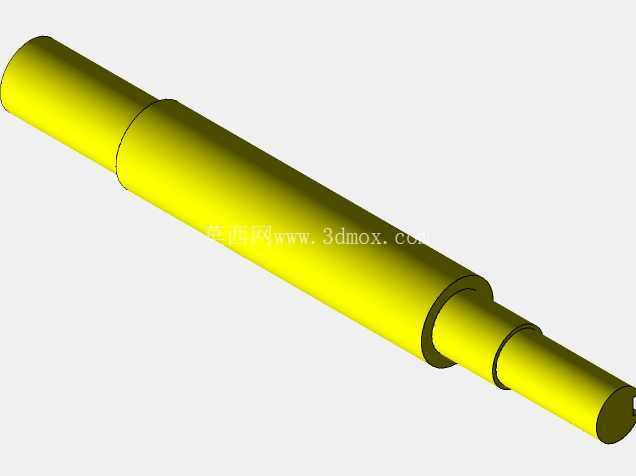

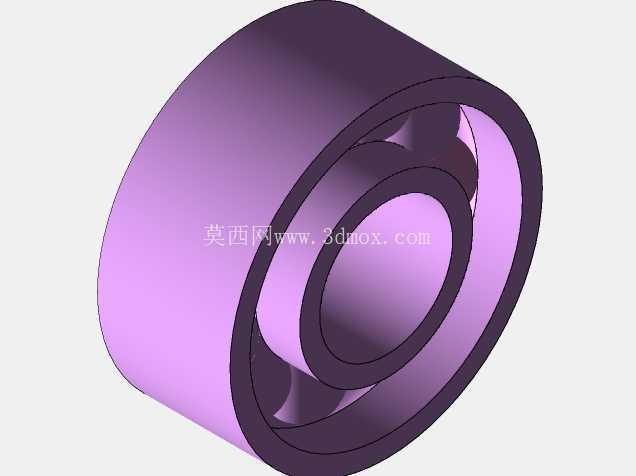

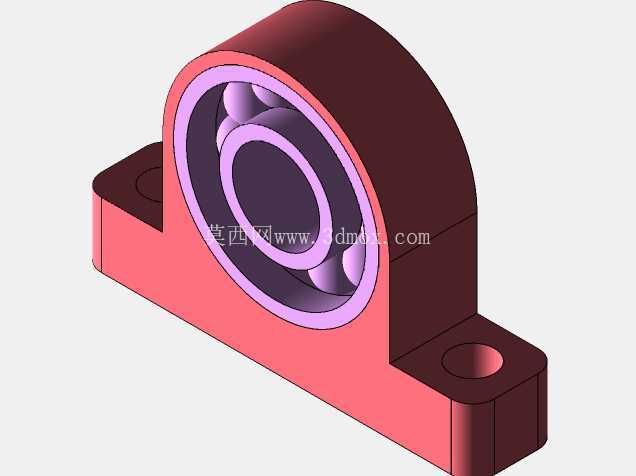

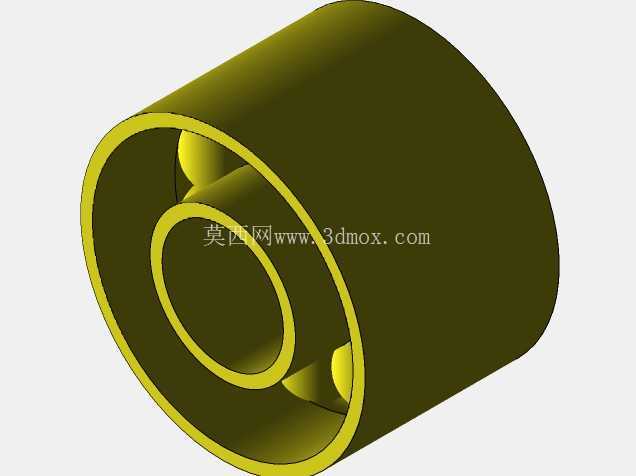

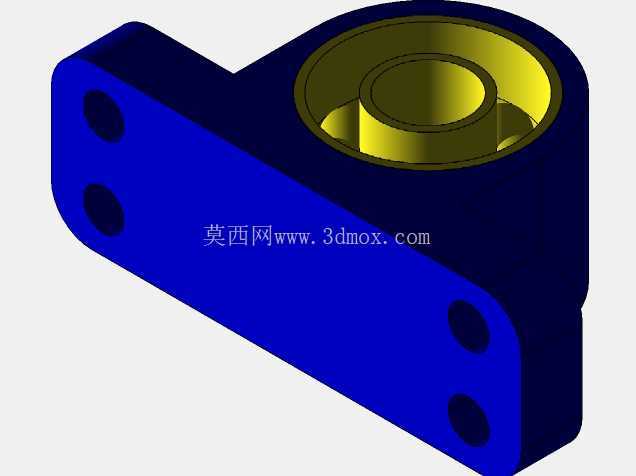

　　在选型与细化时，需要重点校核轴的跨度、轴承座固定方式、刀盘转动平衡以及筒体护罩的振动。鲜木薯含水分较高，切削时载荷具有冲击性，渣料粉碎又会产生粘附，因此内腔应避免难以清理的死角，检修盖和出料口位置要兼顾密封与冲洗。对于小批量制造场景，圆筒可采用卷焊结构，顶部护罩采用板件折弯，法兰和轴座单独机加工后焊接或螺栓固定；这样既能控制制造成本，也能保证关键传动位置的同轴度。

　　整体来看，该设备不是单一切片机具，而是把木薯脆片初加工和薯皮渣资源化处理衔接起来的组合装置。结构方案紧凑，功能分区清楚，三维建模已体现主腔体、护罩、法兰、轴孔和安装孔位之间的关系，可作为农产品初加工机械进一步详细设计、运动校核和工程出图的基础。
