手动代步轮椅框架结构三维建模

　　该轮椅框架结构面向日常室内通行、社区短距离出行以及康复护理场景，主要用于行动不便人群的自主移动，也可作为护理人员推行时的承载载体。模型在搭建时没有采用复杂曲面覆盖件，而是把重点放在承载骨架、轮系布置、靠背支撑和前端转向小轮的空间关系上，能够直观反映手动轮椅在装配、受力和运动干涉方面的基本结构逻辑。

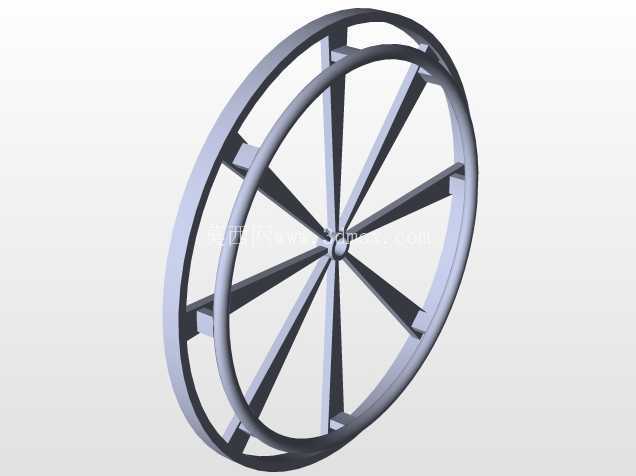

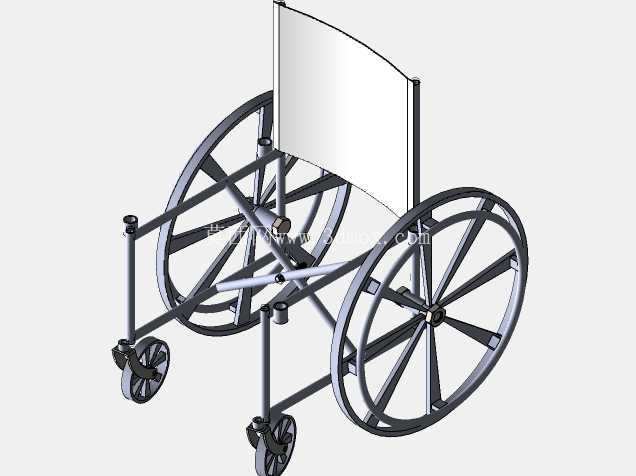

　　从整体布置看，车体采用两侧大轮承担主要承载与驱动的方案。大直径手推轮位于乘坐区域两侧，轮圈外侧保留使用者手部直接拨动的操作空间，轮辐采用多根杆件放射分布，既表现出轮圈到轮毂的传力路径，也便于在后续细化中调整辐条数量、轮圈截面和轴承安装位置。大轮轴线位于座面框架后段附近，这种布置有利于让使用者重心落在轮轴周边，减少前倾趋势，同时在自主驱动时降低手腕发力的别扭感。若后续进入工程详图阶段，可围绕轮轴高度、轮距和重心位置继续校核，兼顾推行稳定性、转弯半径和使用者抬手拨轮的舒适性。

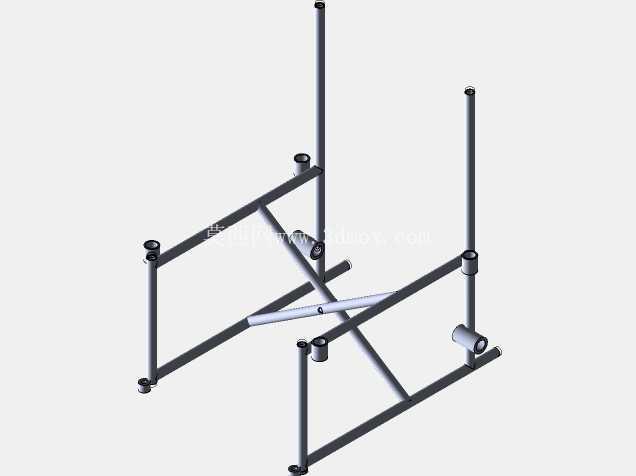

　　车架部分以圆管杆件作为主要承载元素，左右侧框架通过横向连接杆形成空间桁架。侧框承担座面、靠背和轮轴传来的载荷，横杆则负责约束两侧结构的相对变形，使整车在承受偏载时不易出现菱形错位。模型中管件交汇位置保留了接头和支撑短柱，能够清楚表达管材之间的搭接关系；实际生产中这些位置通常需要焊接、衬套或紧固件连接，设计时应重点关注焊缝可达性、管壁局部压溃以及重复载荷下的疲劳问题。靠背由一块竖立的板状构件与两侧支撑杆组成，板面承担背部倚靠载荷，支撑杆则把靠背力传递到后侧车架。靠背角度在该模型中表现为接近直立并略微后倾的状态，适合短时乘坐和日常移动；若面向长时间护理使用，可在此基础上增加倾角调节铰链、靠背软垫和推把结构。

　　前端两只小轮通过叉架与竖管连接，形成万向转向结构。小轮直径明显小于主驱动轮，作用是在转向时灵活改变方向，并在经过门槛、地砖缝或轻微不平整路面时降低推动阻力。模型中小轮支架向上延伸并与前侧车架连接，支架轴线保留了一定的空间倾角，这一细节与实际脚轮的回正性能有关。若前叉轴线过于垂直，小轮在直行时容易出现摆动；若倾斜量过大，则转向阻力会增加。工程细化时需要结合小轮偏移量、轴承摩擦和使用地面条件进行调整。

　　座面区域虽然未加入软垫，但其边界由两侧管梁和前后横杆明确限定。乘坐载荷会通过座面分布到左右侧框，再经轮轴支撑和小脚轮支点传递到地面。设计该区域时不能只关注静态承重，还要考虑使用者上下车时的侧向冲击、急停时的惯性载荷以及长期使用中的框架松动。座面高度需要与大轮轴线、前端小轮位置和脚踏区域共同确定：过高会导致双脚悬空，过低则可能使脚踏接近地面，在坡道或颠簸路面产生磕碰。

　　模型的外形边界主要由后轮外径、车体宽度、靠背高度和前端小轮外伸量决定。两侧大轮构成最大宽度来源，轮圈外侧需要预留手部操作和手指避让空间，不能让侧护板或扶手过度贴近手拨区域。后端轮廓受大轮和靠背限制，靠背顶端高于轮轴较多，可为躯干提供支撑；前端则由小轮叉架和前伸管梁确定转向扫掠范围。装配校核时，应检查小轮在最大转角状态下是否与侧框、脚踏杆或座面支撑发生干涉，同时确认大轮旋转时辐条与车架横杆、靠背支撑杆之间保持安全间隙。

　　从结构设计思路上看，该模型更偏向机械原理与骨架方案表达，适合用于轮椅车架布局讨论、轮系位置确认、焊接工装构思以及康复辅具结构教学。后续若向产品化推进，可在现有骨架上补充扶手、脚踏板、制动件、坐垫、靠背布面和折叠机构。折叠轮椅通常需要在侧框交叉位置设置旋转铰点，并在保证打开状态锁定可靠的前提下缩小收纳宽度；该模型当前的固定框架形式则更利于理解基础承载路径。

　　在材料与工艺层面，圆管车架可选用薄壁钢管或铝合金管。钢管方案成本较低、焊接成熟，但表面防腐和重量控制需要重点处理；铝合金方案重量轻、耐腐蚀，但接头强度和焊接变形要求更高。轮圈、轮毂、小轮叉架和紧固件则需要根据承载等级分别选择金属或工程塑料。三维结构深化时，应把管件外径、壁厚、折弯半径、接头衬套长度、轮轴孔径和轴承座宽度逐一落实，否则外观模型难以直接转化为可加工图纸。

　　运动性能方面，手动轮椅的直线推行、原地转向和小半径转弯都依赖轮距、轮轴位置和小脚轮回转半径的配合。大轮与地面接触点构成主要支撑，前端小轮负责导向；当使用者单侧拨动后轮时，车体可绕近似竖直轴线转向。若后轮距过窄，侧倾稳定性下降；过宽则通过狭窄门廊和电梯时受限。靠背高度、座面深度和脚踏位置则影响人体姿态，需要在机械结构之外结合人体尺寸进行综合校核。

　　整体而言，这套模型把轮椅最核心的机械关系完整呈现出来：两侧大轮负责驱动与主承载，前端万向小轮负责转向，管梁框架负责连接和传力，靠背板件提供躯干支撑。它不是外观概念样件，而是适合结构拆解和装配分析的基础数字样机，可在此框架上继续完善制动、折叠、软垫、扶手和脚踏等细节，形成更接近实际产品的康复代步设备。
