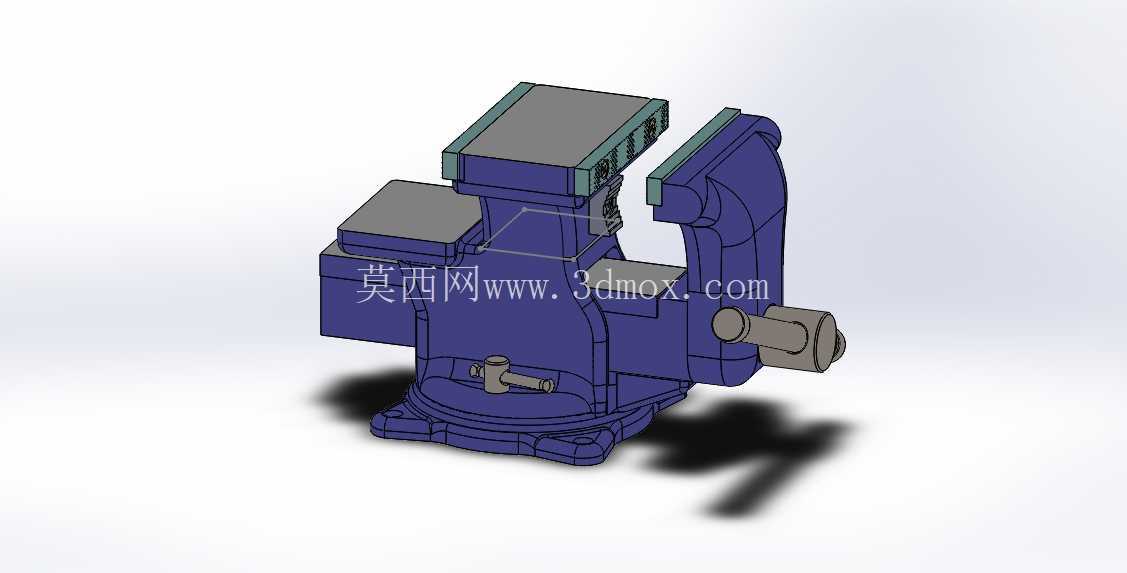

重型回转式台虎钳夹持工装结构

　　从车间日常装夹的实际工况出发，这套台虎钳结构覆盖了金属切削工位、木工修配工位、小型装配工位里最常见的工件固定需求，是钳工作业、钻床配套、铣床轻载加工、手工打磨装配环节里离不开的基础工装。整套结构的核心逻辑围绕「稳定夹持、灵活对位、刚性承载」三个核心目标展开，没有多余的装饰特征，每一处几何造型都对应实际使用中的受力与操作需求。

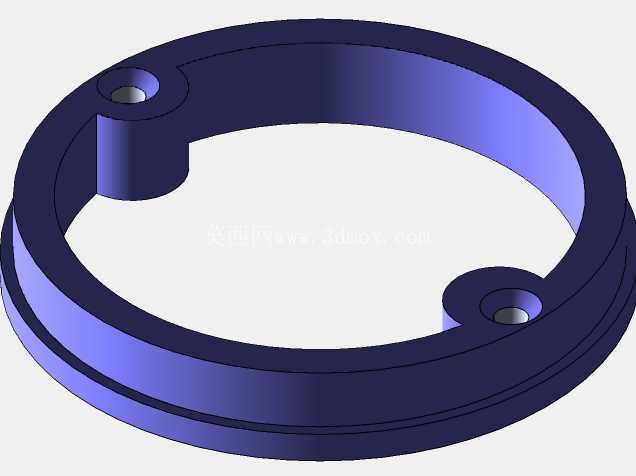

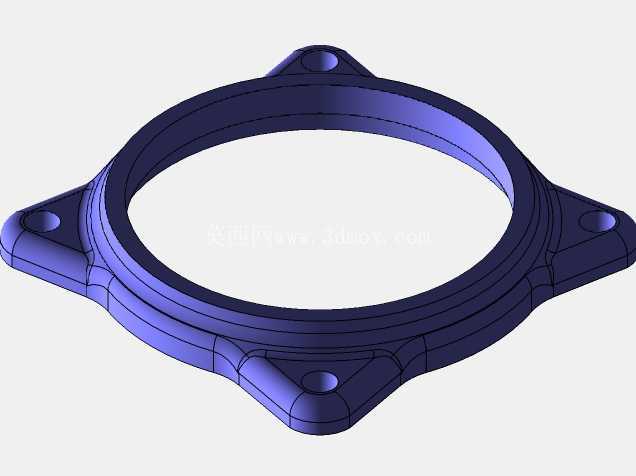

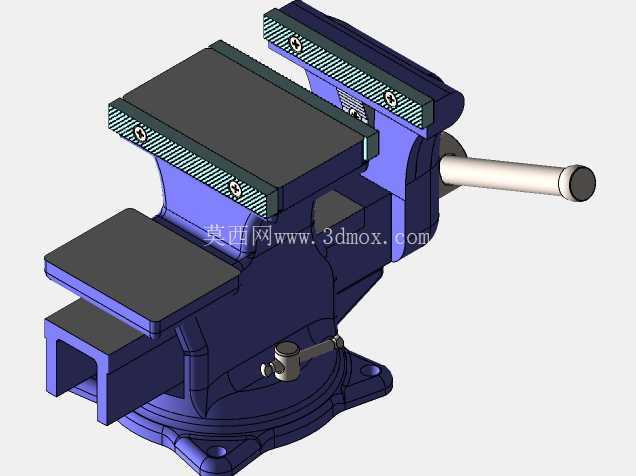

　　先看安装边界部分，底座采用带安装孔的法兰式回转底盘，底盘上预留的四个沉头通孔可以直接穿过T型螺栓或者内六角膨胀螺栓，固定在钳工工作台台面、钻床工作台面或者移动式工装架上，底盘的回转支承结构允许整个钳身绕竖直轴线做360度旋转，调整到需要的作业角度后，通过底盘侧方的锁紧手柄即可把回转角度完全锁死，避免加工过程中钳身偏转。底座的轮廓尺寸控制在常规台虎钳的安装适配范围内，不需要对现有工作台做额外开孔改造，替换旧台虎钳时可以直接匹配多数通用钳工台的预留安装位。

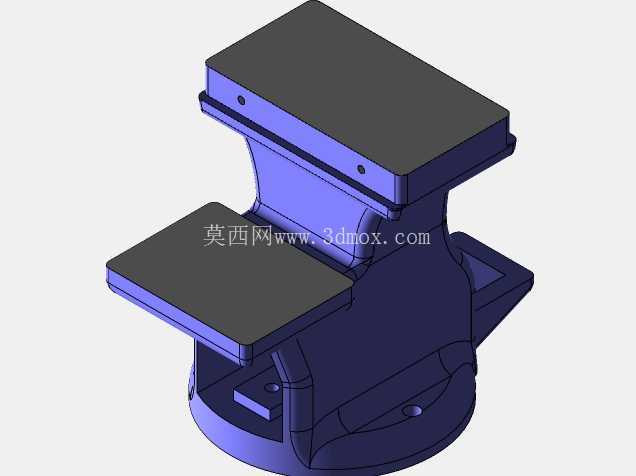

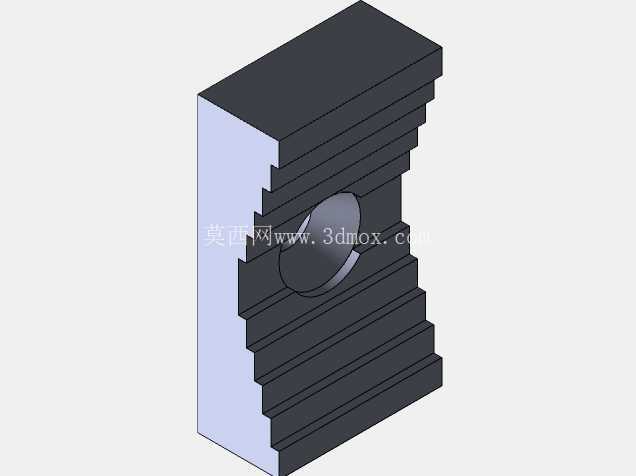

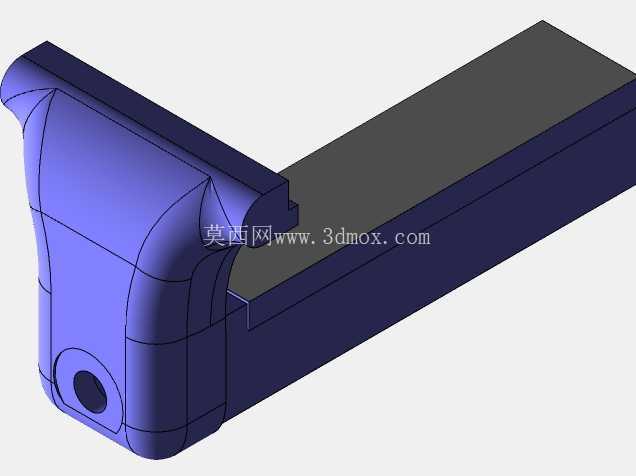

　　钳身主体采用高刚性的一体式铸造型腔布局，固定钳体和底座的衔接处做了加厚的加强筋过渡，丝杠穿过活动钳身的传动螺母位置，周围的壁厚做了局部增厚处理，抵消夹持时丝杠反作用力带来的形变。活动钳身沿着固定钳身的导向滑轨做直线进给，滑轨的配合面设计成宽面贴合结构，相比窄导轨结构，承受工件偏心夹持时的倾覆力矩能力更强，哪怕夹持有一定伸出长度的异形工件，活动钳身也不会出现翘头、卡滞的问题。

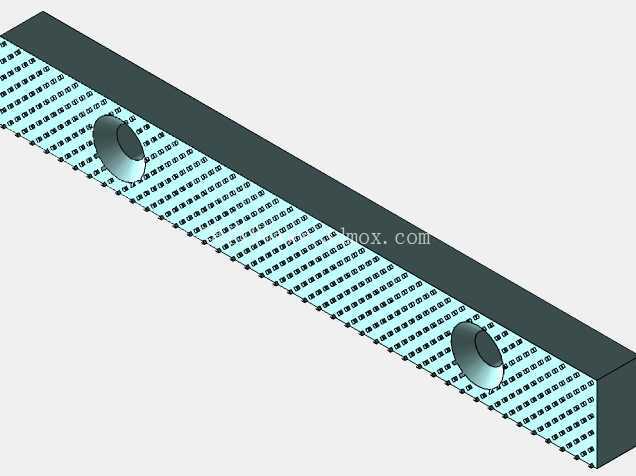

　　夹持执行部分，两块钳口板分别通过沉头螺钉固定在固定钳和活动钳的安装面上，钳口工作面加工出交叉的防滑齿纹，夹持金属毛坯、硬木方料、塑料型材的时候，齿纹可以嵌入工件表面，避免钻削、锉削、敲击作业时工件打滑移位。钳口板属于易损件，长期使用齿纹磨损后，只需要拧下固定螺钉就可以快速更换，不需要整体替换钳身，降低工装维护成本。钳口的开合行程覆盖了车间常见的中小型工件尺寸范围，从几毫米厚的薄板零件，到百余毫米宽的方块坯料都可以稳定装夹。

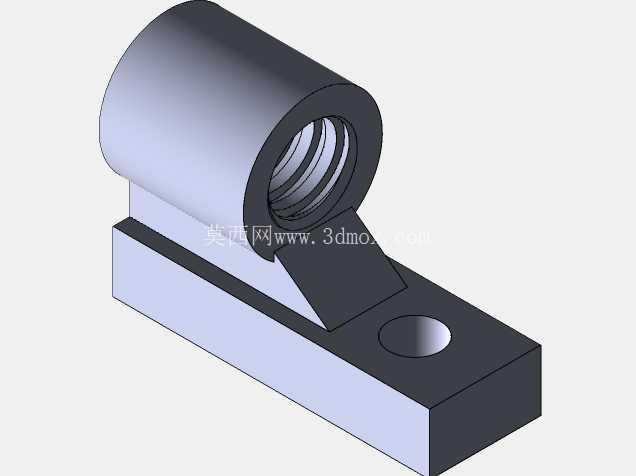

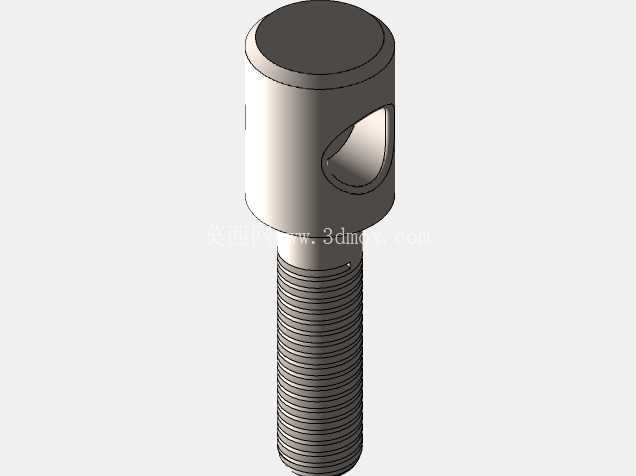

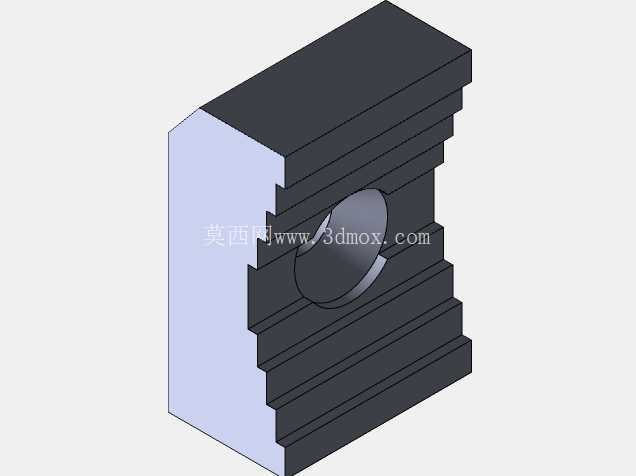

　　传动操作端，主进给丝杠从活动钳身的传动螺母贯穿，末端延伸到钳身外侧，配套的圆柱形转动手柄穿在丝杠端头的横孔里，操作人员转动手柄就可以带动活动钳身前后移动，实现钳口的开合与夹紧。丝杠采用梯形螺纹传动，本身具备自锁特性，当夹持力达到作业需求后，即便操作人员松开手柄，夹持力也不会自行松脱，承受振动工况时也能保持夹紧状态。除了主夹紧的丝杠结构，钳身侧方还设置了砧台平面，这个平面可以直接作为小型工件的敲击、校形工位，进行小零件的铆接、钣金校直、冲子冲孔作业时，不需要额外移动工件找铁砧，在同一台虎钳上就能完成多道工序。

　　在三维结构的建模逻辑上，所有配合面都按照实际装配公差做了间隙预留：活动钳身和固定钳身的导向面之间留出了合理的滑动间隙，丝杠和传动螺母的螺纹配合段还原了梯形螺纹的完整牙型，钳口板的安装孔、底座的安装沉孔都做了完全的特征还原，没有省略装配所需的工艺细节。整体外形的轮廓高度适配常规工作台的操作高度，操作人员站在工位前转动手柄、调整工件角度时，手臂的操作姿态符合钳工车间的人机工程习惯，不需要弯腰或者抬臂过度，长时间作业的疲劳度更低。

　　实际应用场景里，这套工装既可以固定在维修车间的工作台上，用来拆装螺栓、夹持轴类零件进行修配；也可以安装在教学实训工位，供学员练习锯削、锉削、攻丝的基础钳工技能；在小型非标设备的装配现场，它还可以临时作为焊接定位夹具，夹持待焊接的小型钢结构件，保证拼接角度不会在焊接过程中错位。整个结构没有复杂的电控或者液压元件，纯机械传动的形式可靠性极强，车间多粉尘、多切削液的环境下也不容易出现故障，日常维护只需要定期给丝杠和导向面涂抹润滑脂，就能长期保持顺畅的操作手感。
