双作用单杆耳环式液压执行油缸结构

　　在各类工业液压传动系统中，这类双作用单杆耳环式油缸是应用范围极广的直线执行元件，从工程机械的工作装置动作驱动，到机床工装的夹紧位移、自动化生产线的工位推送、物流设备的举升动作，再到农业机械、矿山设备的负载推拉作业场景中，都能见到同结构油缸的身影。区别于单作用油缸仅靠液压力实现单方向动作、回程依赖负载自重或弹簧复位的结构，这款双作用结构可以通过两腔交替进油，实现伸出、缩回两个方向的主动液力驱动，动作响应更快，负载适配性更强，既可以完成推压作业，也可以实现拉力牵引，能适配更复杂的工况动作需求。

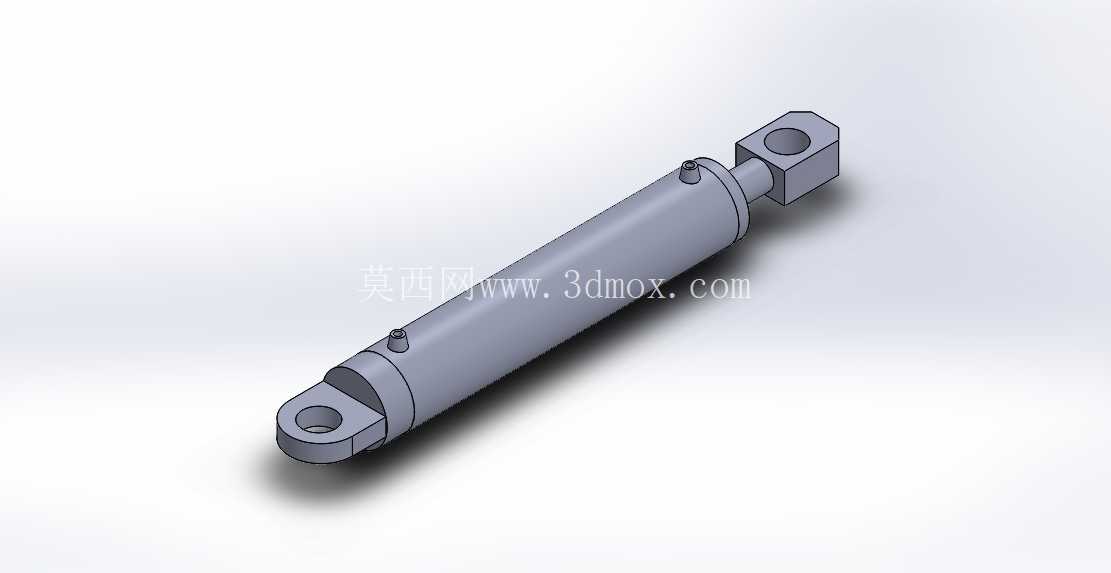

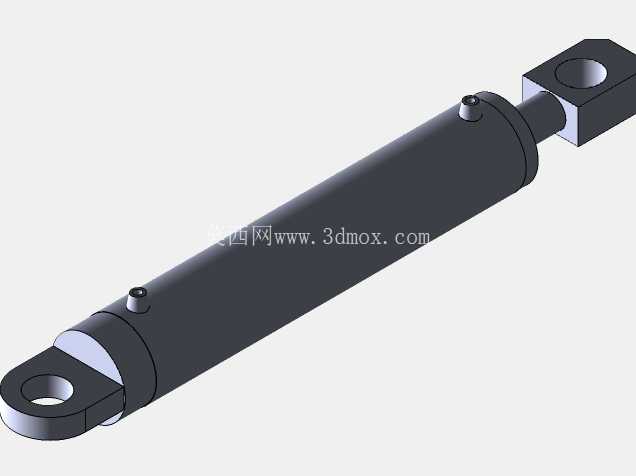

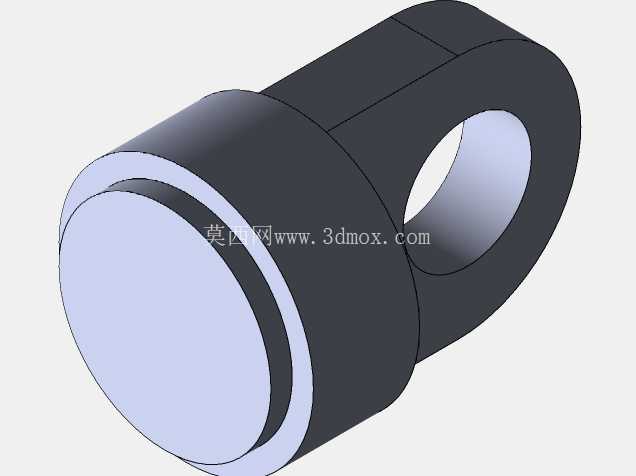

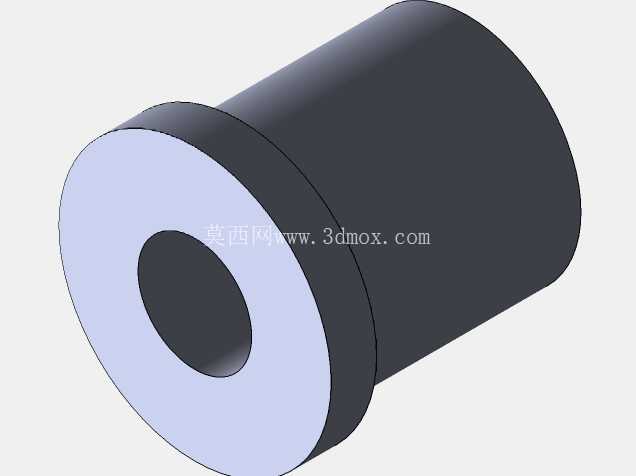

　　从结构设计逻辑来看，这款油缸采用了两端耳环式安装接口，两端的铰接耳环内预留了销轴安装孔，这种安装形式的优势在于可以补偿安装过程中少量的角度偏差，避免油缸工作过程中因为安装同轴度误差产生侧向偏载，大幅降低活塞杆弯曲、密封件偏磨的失效概率，非常适合安装基座存在小幅摆动的铰接工况，比如工程机械臂架的驱动连接、翻板机构的翻转驱动这类存在相对转动的安装场景。缸筒部分采用等径直筒设计，内壁加工精度满足高压动密封的配合要求，缸体上预留的两个油口分别对应无杆腔和有杆腔，油口位置的布局兼顾了管路排布的便利性，避免油缸全行程动作时出现管路干涉的问题。活塞杆表面做了硬化处理，降低往复运动过程中的磨损速率，提升密封件的使用寿命。

　　从安装边界与尺寸适配角度来说，这类油缸的选型首先要确认两端耳环的中心距范围，也就是油缸全缩回状态下两端耳环孔的中心距离，以及全伸出状态下的最大中心距，这两个参数直接决定了油缸的有效行程，必须匹配设备的动作行程需求，避免出现行程不足或者伸出过长导致机构卡死的问题。其次要确认耳环内孔的直径尺寸，这个尺寸要和连接销轴的直径匹配，销轴的剪切强度需要满足油缸最大推力负载下的强度要求，避免销轴断裂失效。另外缸筒的外径尺寸决定了油缸的安装空间需求，在布局时要预留足够的径向空间，避免缸筒和周边结构件发生剐蹭，同时要考虑油口的连接空间，保证液压管路可以顺畅连接，不会出现过度弯折影响通油效率。

　　在实际功能表现上，这款油缸的推力由无杆腔的作用面积和系统工作压力共同决定，回程拉力因为有杆腔的作用面积更小，相同压力下数值会低于伸出推力，设计选型时需要分别核算伸出、缩回两个方向的负载需求，匹配对应的缸径和杆径参数，避免回程拉力不足导致动作卡顿。密封结构采用多道组合密封设计，既可以保证高压下的内泄控制在标准允许范围内，也可以阻挡外界的粉尘、水汽进入缸筒内部，保护液压油清洁度，降低液压系统的故障概率。缸体两端的缓冲结构可以在活塞运行到行程末端时起到减速缓冲作用，避免活塞直接撞击端盖产生冲击噪音和结构损伤，提升油缸运行的平稳性，尤其适合高速往复动作的工况。

　　在三维建模过程中，这类油缸的模型需要重点还原铰接点的位置关系、各部件的配合尺寸，尤其是耳环孔的同轴度、活塞杆和缸筒的同轴度参数，在做整机虚拟装配时，可以直接通过销轴配合实现油缸的动作仿真，模拟机构全行程动作过程中的干涉情况，提前排查布局问题。建模时需要区分缸筒、活塞杆、耳环、油口等不同的零件结构，方便后续做工程图导出时标注对应的加工尺寸，也方便后续做有限元分析时对不同部件赋予对应的材料属性，校核高压负载下的结构强度。
