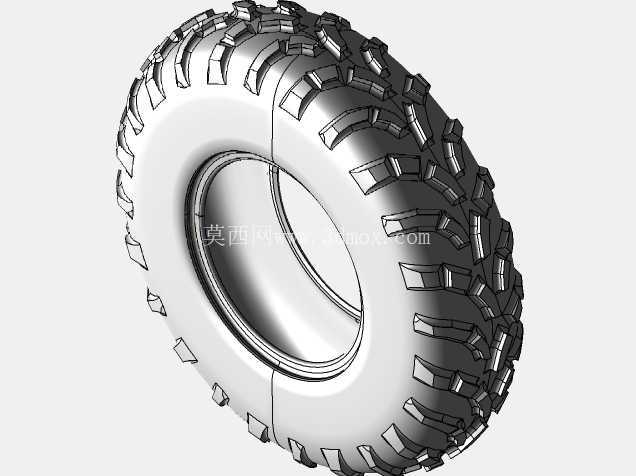

全地形越野车辆深花纹橡胶轮胎结构

　　这套轮胎结构主要面向非铺装路面行驶场景，在巴哈越野赛事、全地形车改装、户外作业车辆以及复杂地形救援装备的前期方案布置中使用频率较高。轮胎作为车辆与地面直接接触的唯一部件，承担整车承载、驱动力传递、制动力反馈、转向导向以及路面冲击缓冲等核心功能，其花纹形式、胎体轮廓和安装边界会直接影响整车在泥地、沙地、碎石坡、松散土路等低附着路面上的通过表现。

　　从实际使用角度看，普通公路轮胎胎块细密、沟槽较浅，在松软泥泞路面容易被泥土填满花纹，导致接地区域失去剪切咬合能力；而该类深花纹越野轮胎采用大块状胎齿沿胎面周向交错排布，胎块之间预留较宽的排泥空间，车轮滚动时泥土可顺着沟槽快速甩出，避免花纹包泥后抓地力骤降。胎肩位置的花纹块向侧方延伸，车辆在侧坡行驶、低气压越野或跨越岩石棱角时，胎肩区域也能参与接地，增大有效附着面积，同时减少胎侧被尖锐石块割伤的风险。

　　建模过程中先围绕轮胎的回转主体建立胎体基础轮廓，胎面并非简单圆柱面，而是按照充气轮胎的自然弧度形成中部略鼓、两侧向胎圈收敛的曲面，保证接地压力分布更接近真实受力状态。胎圈位置保留与轮辋配合的安装边界，轮辋直径、胎侧高度和胎面宽度共同决定车辆行走系统的外包络尺寸；在整车总布置时，需要重点核对转向跳动状态下轮胎与翼子板、悬架摆臂、减震器、刹车管路之间的间隙，避免大行程压缩或极限转向时发生运动干涉。

　　花纹部分采用实体块状结构表达，每一组胎齿都带有明显的高度和侧向倾角，相邻花纹沿周向错位布置，这种设计一方面让轮胎在松软地面切入土层，形成连续的牵引剪切面；另一方面错位排布可打破胎块接地的周期性冲击，降低硬路面滚动时的噪声与振动。胎面中部花纹负责直线行驶时的纵向抓地，胎肩大块花纹在转向时承受侧向载荷，泥地工况下宽大沟槽还能引导积水和泥浆排出，使橡胶表面尽快贴合硬质底层。

　　在越野车辆开发流程里，这类轮胎模型常用于底盘布置校核、轮罩空间验证、悬架行程分析以及赛车外观方案评审。设计人员可以依据轮胎外径调整速比匹配，评估不同胎压下胎体变形对轮心高度的影响；也可以把轮胎装入整车数模，检查满载、弹跳、转向等极限姿态下的周边间隙。对于巴哈赛车这类轻量化越野装备，轮胎选型还关系到簧下质量控制、动力输出效率和沙地防陷能力，较宽的胎面能够降低接地压强，在沙面行驶时减少车轮下沉，而高耸胎块则在泥泞坡道上提供更强的扒地能力。

　　整体结构没有引入复杂的内部帘线和橡胶材料分层，而是以工程方案阶段所需的外部几何为主，重点保留胎面花纹、胎侧弧线、胎圈轮廓和轮辋安装区域，便于在三维环境中进行装配、干涉检查和运动包络分析。模型表达聚焦机械设计人员最常关注的外形与边界条件，能够直接服务于全地形车行走系统匹配、越野底盘改装以及非标车辆方案论证。
