北极星RZR前变速箱差速器壳体结构设计

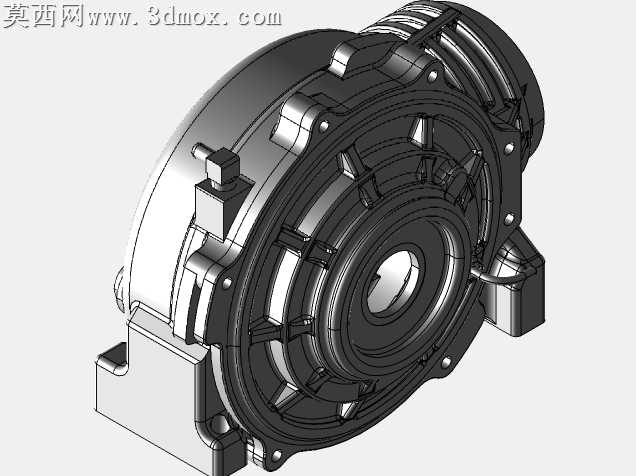

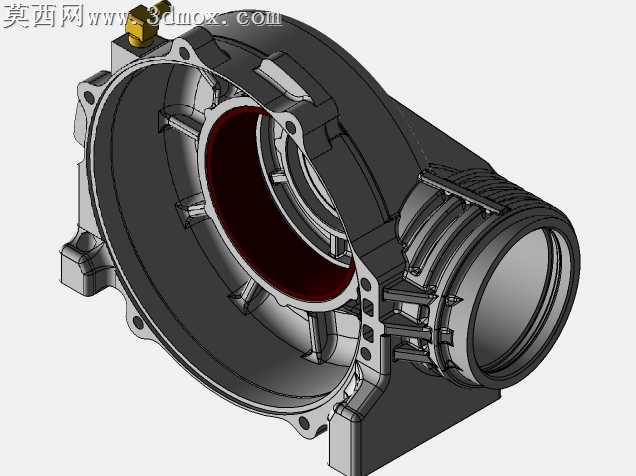

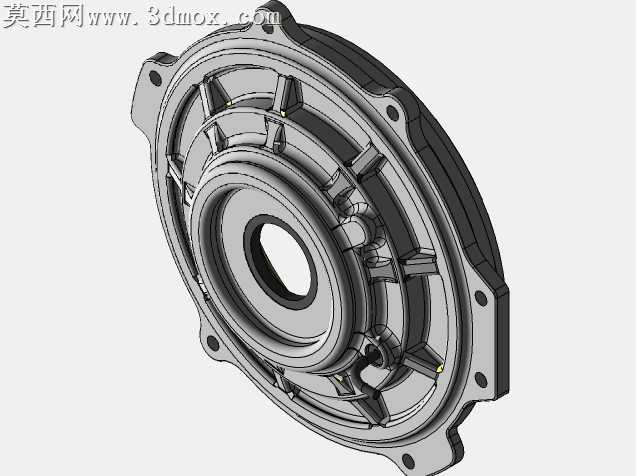

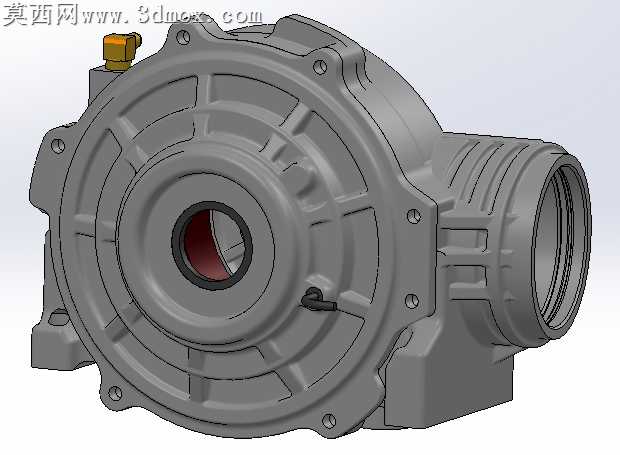

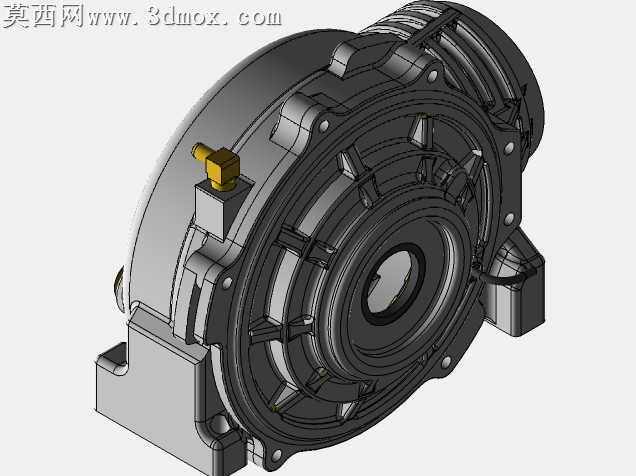

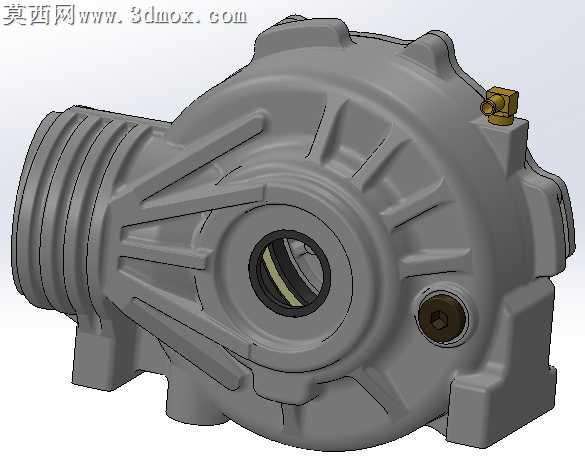

本作品为北极星RZR车型适配的前变速箱差速器壳体三维结构设计，采用SolidWorks2019完成全参数化建模，当前呈现的为外部壳体总成结构，暂未包含内部齿轮、半轴、轴承等传动组件。建模过程中严格遵循越野全地形车传动壳体的结构设计逻辑，首先基于差速器与前变速箱的集成安装尺寸要求，完成主体安装基准面的搭建，精准定位输入轴、输出半轴的同轴度基准，确保后续装配时传动部件的啮合精度。壳体主体采用一体化铸造成型的结构思路设计，外表面分布多道辐射状加强筋结构，既能够提升壳体整体的结构刚性，抵御越野工况下的冲击载荷，也能够优化壳体的散热面积，提升长时间高负荷传动过程中的热交换效率。模型对壳体上的各类安装结构做了精细化还原：包括周向均匀分布的端盖固定螺栓孔，每个孔位都做了沉头结构设计，保证螺栓装配后端面齐平无凸起；侧面预留的通气阀安装座，做了凸台加厚处理，避免安装接头处出现应力集中；输入侧的连接法兰做了阶梯式定位结构，能够与变速箱前端盖实现精准定位配合；半轴输出端的筒状结构做了多层密封槽预留，可适配多道油封结构，防止越野工况下泥水侵入壳体内部。渲染阶段采用哑光铸铁材质赋予壳体主体，还原铸铝壳体的磨砂金属质感，对轴承安装孔的内圈做了金属光泽处理，通气阀部件采用黄铜材质渲染，区分不同零部件的材质属性，同时添加了软胶材质的线束固定卡扣细节，还原实车的线束布置结构。整体建模过程中对所有圆角、拔模斜度都做了工艺性处理，所有安装孔位的位置度都符合机加工工艺要求，壳体壁厚保持均匀过渡，避免铸造过程中出现缩孔、应力集中等缺陷，结构设计兼顾了轻量化与结构强度要求，适配巴哈越野赛事、全地形车改装等场景的传动系统设计参考需求，可用于差速器壳体的结构优化、安装匹配校核、有限元分析前置模型等用途。
