V型六缸内燃发动机整机结构

　　这套V型六缸内燃发动机三维结构，面向乘用车、轻型商用车及小型工程机械的动力舱布置校核场景，可用于动力总成前期方案评审、零部件干涉检查、维修拆装路径推演以及教学演示中的工作原理展示。整机采用两列气缸呈夹角对置的V型布局，相比直列六缸结构，曲轴轴向长度明显缩短，机体高度也得到控制，在前置后驱、四驱车型的机舱内更容易兼顾悬架塔包、转向机、排气歧管与散热模块的安装空间；在小型装载机、发电机组等设备上，也能凭借紧凑外廓降低机架占用宽度。

　　从实际用途看，该模型完整呈现了往复式内燃机的核心运动链：活塞在气缸内完成进气、压缩、做功、排气循环，连杆将活塞的直线往复运动转化为曲轴旋转扭矩，曲轴前端可驱动水泵、发电机、空调压缩机等附件，后端通过飞轮与变速器或工作机构连接。两列气缸交替点火，能够使曲轴转角内的做功间隔更均匀，降低六缸机运转时的扭转振动，提升中高转速区间的动力输出平顺性，这也是V6机型在豪华乘用车、越野设备和船用辅机中被长期采用的重要原因。

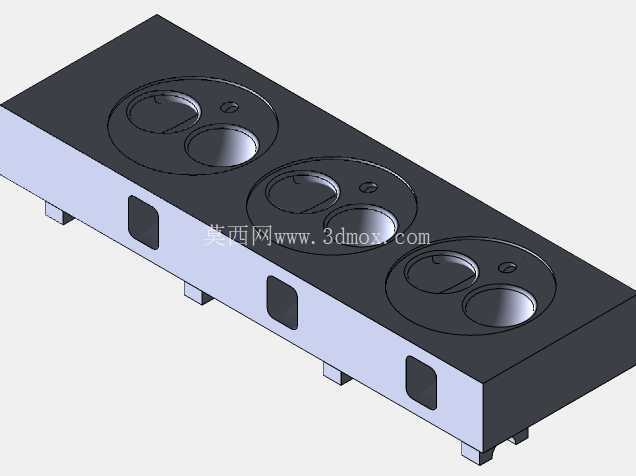

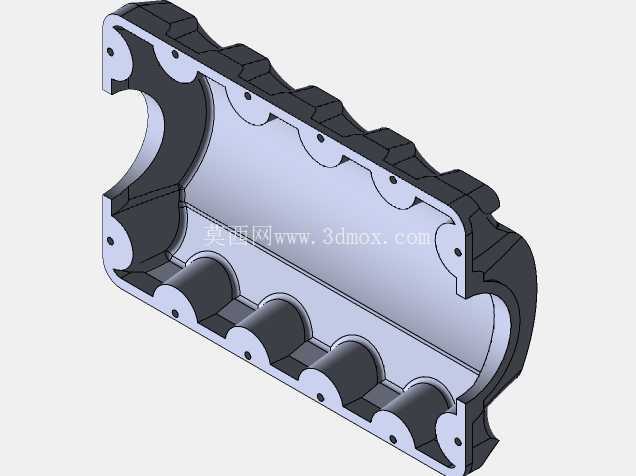

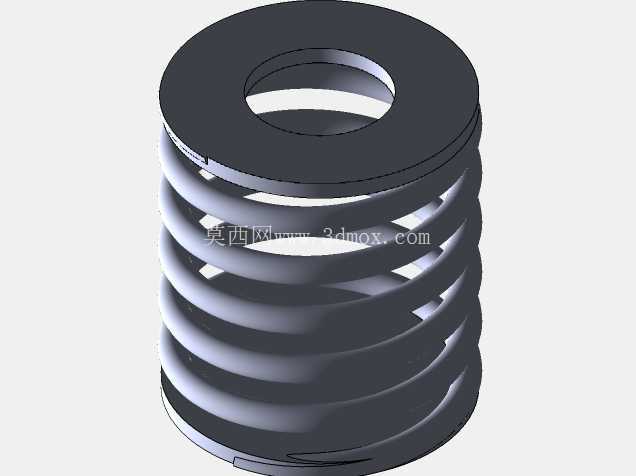

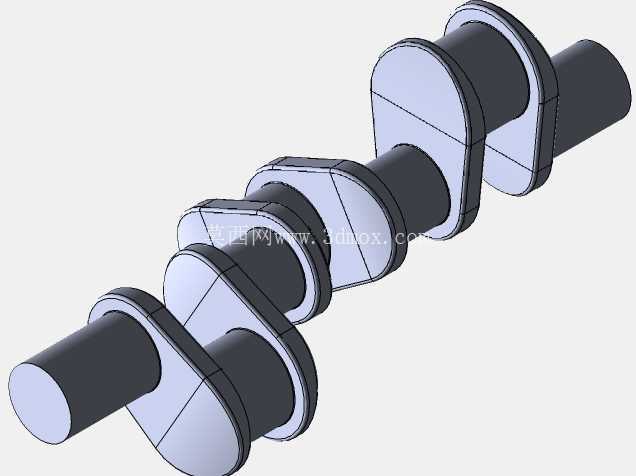

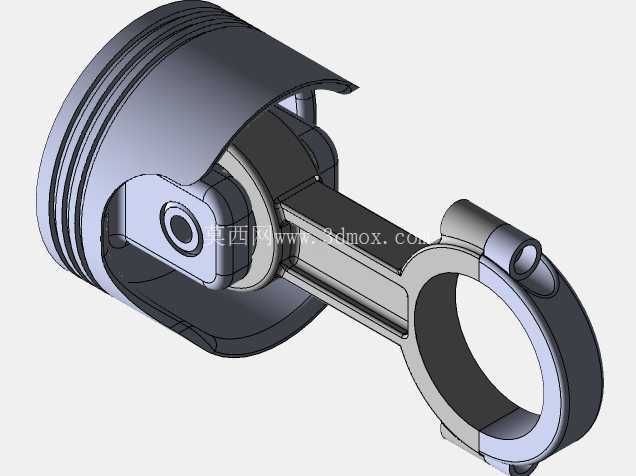

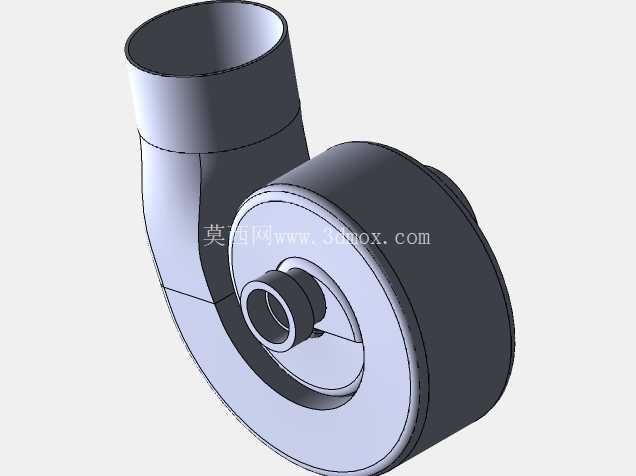

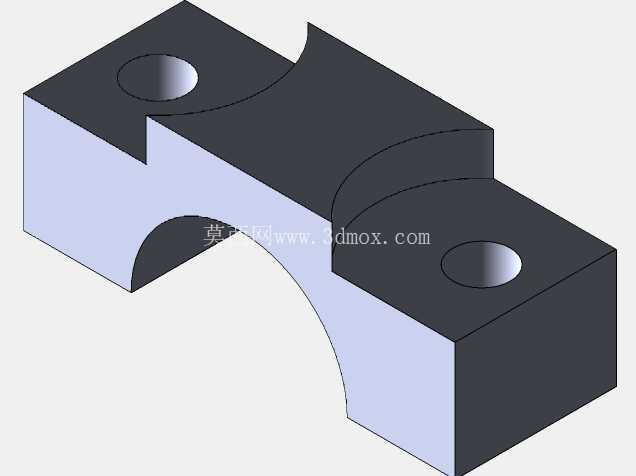

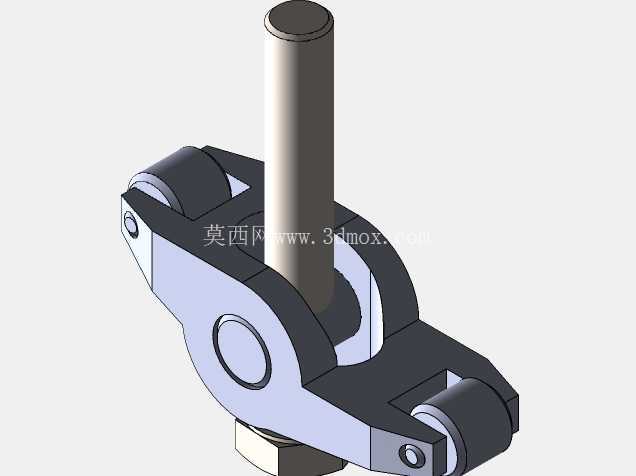

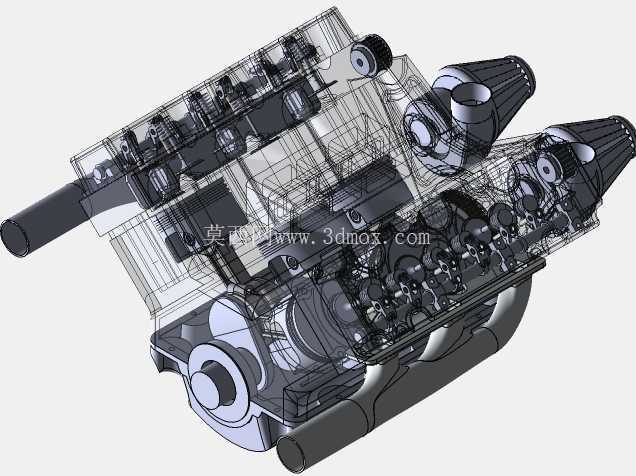

　　结构设计上，模型重点表达了缸体、缸盖、活塞、连杆、曲轴、进气与排气接口等关键部件的相对关系。缸体作为承载基体，需要布置气缸套、主轴承座、润滑油道与冷却水道；V型夹角区域通常用于布置进气歧管、节气门或增压管路，两列外侧则预留排气歧管和涡轮增压器的安装位置。曲轴采用多主轴颈支承形式，连杆轴颈按发火顺序错开布置，平衡块用于抵消旋转质量和往复质量产生的惯性力。缸盖部分需要集成气门、凸轮轴、喷油器或火花塞安装孔，以及进排气道，模型中通过透明线框与实体结合的方式，能够清晰看到内部气门机构和燃烧室周边的空间层次。

　　外形尺寸与安装边界是此类动力总成建模时必须反复核对的内容。发动机本体的长度主要受曲轴前端带轮到飞轮壳端面的距离约束，宽度由两列缸盖、排气歧管及附件最外侧轮廓决定，高度则受进气歧管、机油尺、缸盖罩以及油底壳最低点影响。整车布置时，前端轮系与散热器、风扇之间要保留皮带跳动和维修拆装间隙；两侧排气歧管与防火墙、转向拉杆、制动管路之间需设置热防护距离；油底壳下方要避让副车架和前桥运动包络；飞轮壳与变速器连接面的同轴度、起动机安装位以及发动机悬置支架位置，都直接影响后续总装可行性。

　　在建模思路上，该结构没有把发动机简化成单一外观壳体，而是保留了内部运动件的装配逻辑，便于设计者检查活塞在上止点、下止点位置时与气门、缸壁的间隙，确认连杆在摆动过程中是否与缸体下裙部发生干涉，同时也能分析曲轴平衡块与主轴承座、机油泵集滤器之间的空间关系。对于设备选型人员，这类模型可用来评估动力总成与机舱、机架、传动系统的匹配；对于结构工程师，可在此基础上细化水道、油道、螺栓连接和密封面；对于维修与教学场景，则可通过剖切视角展示曲柄连杆机构、配气机构和附件驱动系统的协同关系，使复杂动力装置的装配层级和运动原理更加直观。
