V8发动机活塞连杆组件结构设计

项目分类:发动机 发布时间:2025-01-05 ID:884413
  • V8发动机活塞连杆组件结构设计

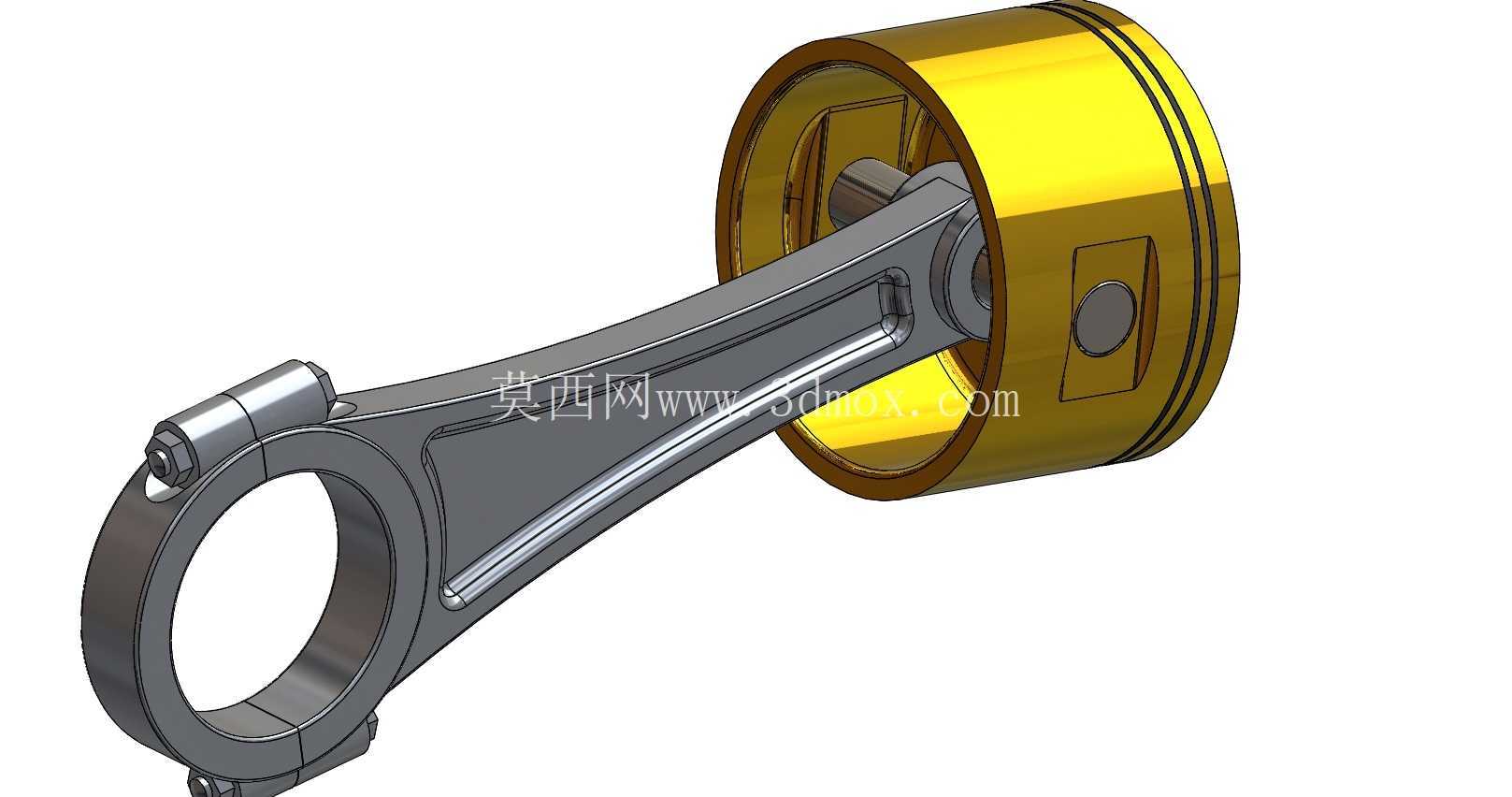

  这套活塞连杆组件是V型八缸内燃机的核心运动部件,主要承担气缸内燃烧压力传递、往复运动向旋转运动转换的核心功能,广泛适配大排量乘用车、高性能赛车、轻型船舶动力以及固定式工业发电机组的V8动力单元,是决定发动机动力输出平顺性、机械效率与运行寿命的关键结构。从实际装车工况来看,该组件需要在最高每分钟数千转的往复运动中承受交变爆燃压力、惯性力与侧向推力,因此结构设计上充分考虑了高负荷工况下的强度冗余与运动精度匹配。

  活塞部分采用了典型的内燃机活塞结构,头部设置多道环槽用于安装气环与油环,气环负责密封燃烧室高压燃气,避免压缩与做功行程的压力泄漏,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室造成积碳与异常消耗;活塞销座部位设置了加强筋结构,用于分散活塞销传递的爆发压力,避免销座部位出现应力集中导致的疲劳开裂,裙部的型线设计充分考虑了热膨胀余量与侧向导向需求,在冷态与热态工况下都能保证与气缸壁的合理配合间隙,既避免冷启动敲缸,也防止热态下活塞胀滞拉缸。

  连杆部分采用了工字形截面的杆身设计,这种截面形式能够在尽可能降低往复运动质量的前提下,保证足够的抗弯与抗扭刚度,减少高转速下的连杆形变与振动;连杆大头采用分体式结构,通过连杆螺栓与连杆盖紧固,装配时可直接绕过曲轴曲柄销完成安装,大头孔内预留了轴瓦安装位,轴瓦与曲轴曲柄销之间形成压力润滑油膜,降低相对运动的摩擦损耗;连杆小头通过活塞销与活塞连接,小头孔内设置衬套结构,同样通过压力润滑实现活塞销的浮动支撑,保证活塞销在工作过程中可自由转动,均匀磨损提升使用寿命。

  从安装边界来看,活塞外径需与对应排量的气缸内径保持严格的尺寸公差配合,活塞销孔与活塞销、连杆小头衬套的配合需满足分组选配要求,保证合适的配合间隙;连杆大头孔的尺寸需与对应曲轴的曲柄销直径匹配,连杆中心距直接决定发动机的压缩比与活塞行程参数,设计时需严格控制中心距公差、大小头孔平行度公差,避免装配后出现活塞偏磨、连杆运动卡滞等问题。整套组件的运动轨迹需与曲轴曲柄半径、气缸中心距严格匹配,在V型发动机的夹角布局下,同曲柄销上的两个连杆需保证运动不发生干涉,活塞在上止点与下止点位置时需预留足够的气门避让空间,避免与配气机构的运动部件发生碰撞。在实际工程应用中,这类活塞连杆组件的设计需要经过运动学仿真、有限元强度校核、疲劳寿命分析等多轮验证,针对不同的动力输出需求调整活塞压缩高度、连杆刚度、活塞环组配置等参数,比如高转速取向的性能发动机会适当降低活塞与连杆的质量,减小往复惯性力,而大扭矩取向的柴油动力机型则会适当强化结构强度,提升组件的承压能力。
