V型六缸内燃动力总成爆炸结构

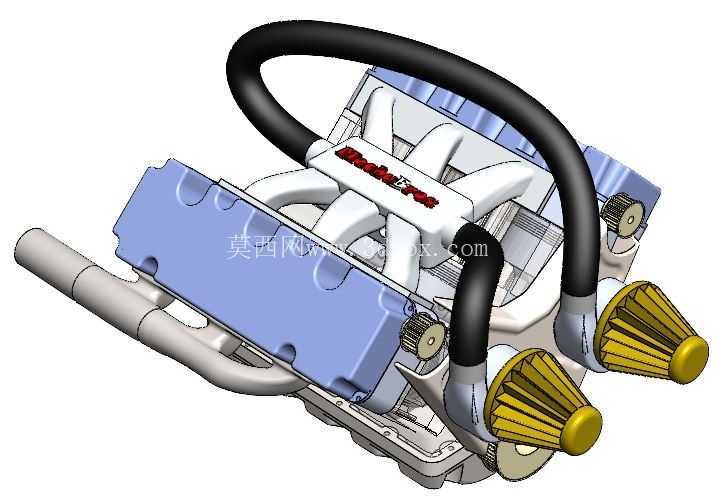

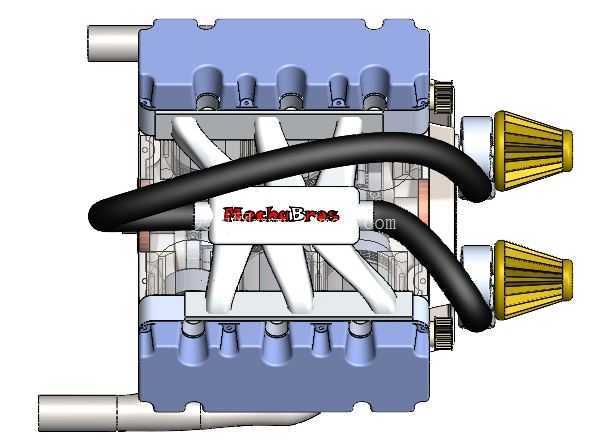

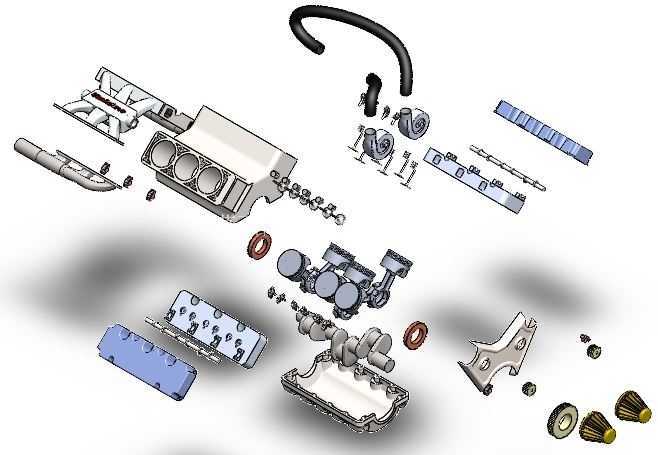

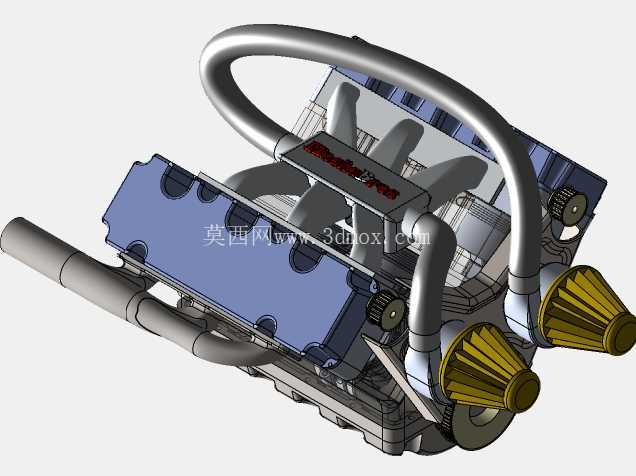

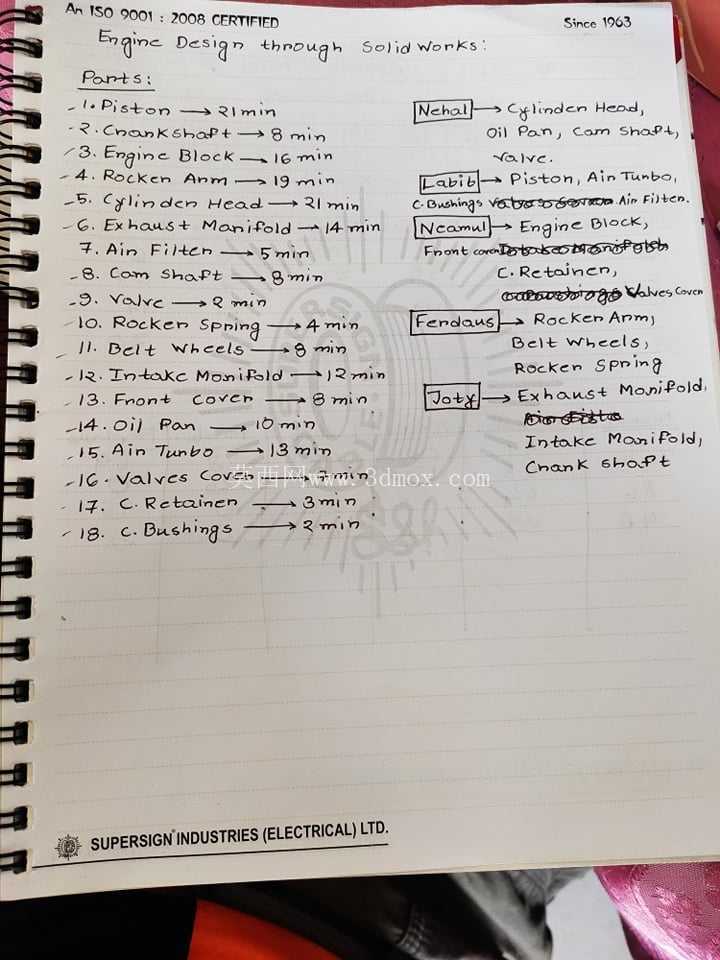

　　这套V型六缸内燃动力总成采用90度夹角缸体布局，左右两列各布置三个气缸，相比直列六缸机型轴向长度缩短近三分之一，在前置后驱乘用车、轻型商用车以及小型工程机械动力舱内具备更优的布置兼容性。整机拆解后可清晰看到缸体、缸盖、油底壳、活塞连杆组、曲轴、凸轮轴、进排气歧管、正时传动件、密封垫片及各类紧固件的相对装配关系，适合在动力总成匹配、教学演示和结构校核场景中使用。

　　从实际用途看，该类动力单元主要承担燃油化学能向旋转机械能的转换任务。活塞在气缸内完成进气、压缩、做功、排气四个行程，连杆将活塞的往复运动传递给曲轴，曲轴再把脉动冲击转化为持续转矩输出。V形布置使两列气缸的发火间隔更均匀，曲轴运转平衡性优于同排量直列四缸结构；六缸做功重叠度更高，在中低转速区间能够提供更平顺的扭矩输出，这也是其常用于乘用车辆、越野装备和固定式动力站的重要原因。

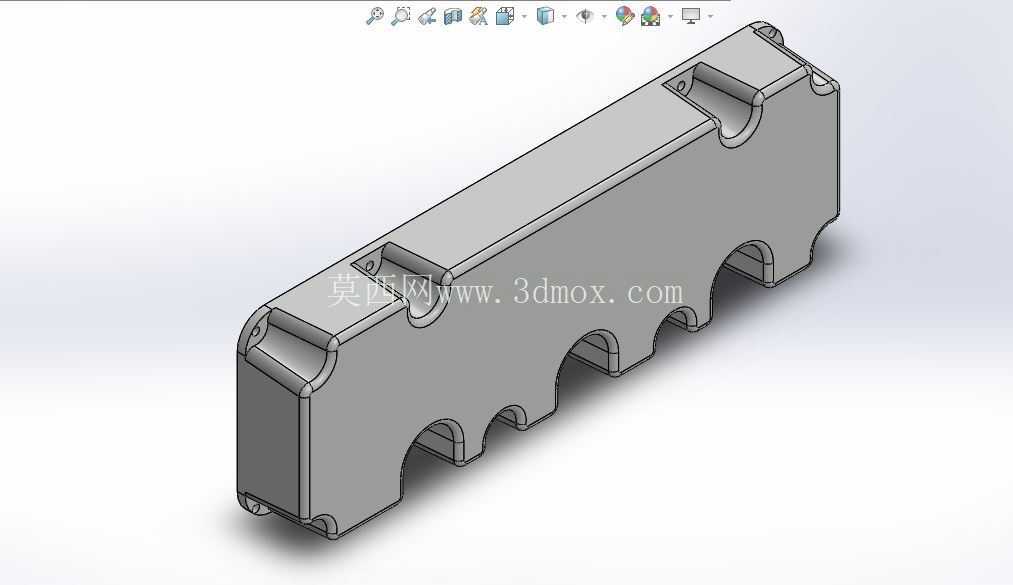

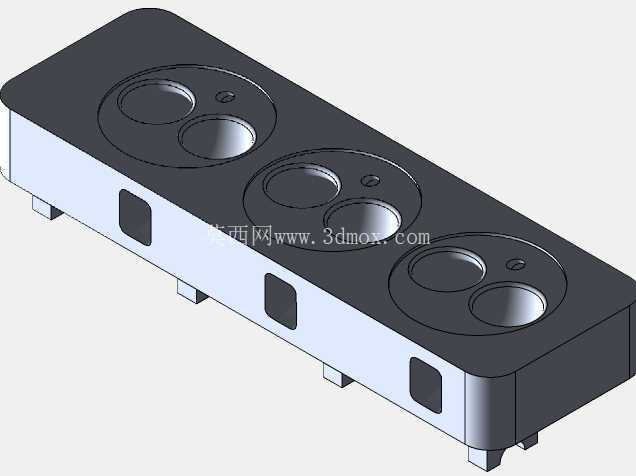

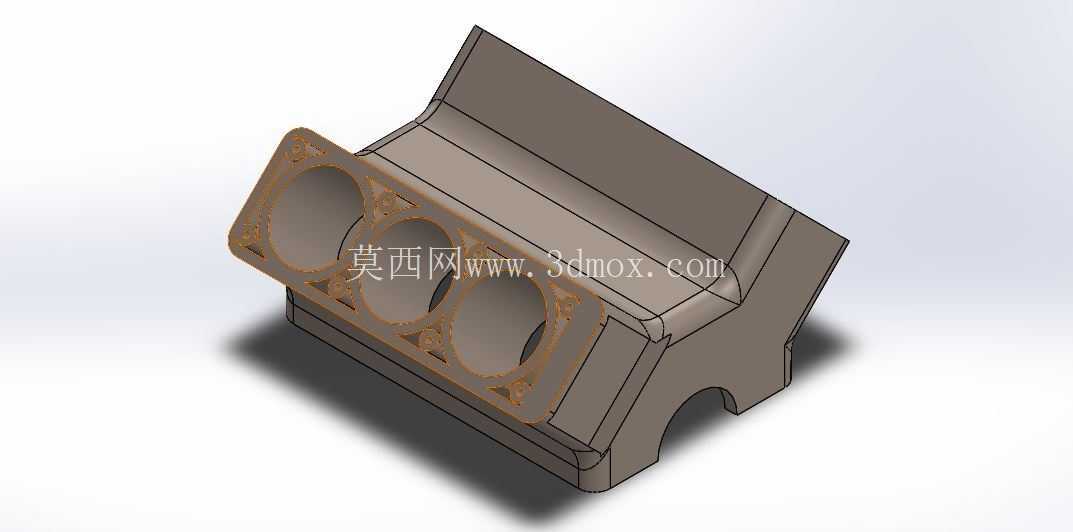

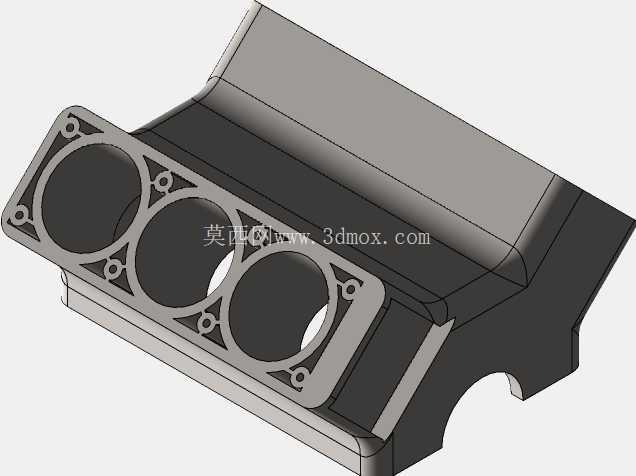

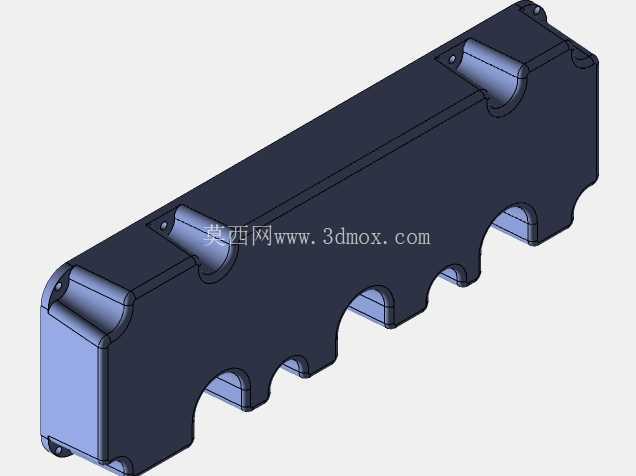

　　结构设计上，缸体作为核心承载件，需要同时承受燃烧压力、曲轴旋转惯性力和附件安装载荷。模型中缸体上部布置气缸孔与冷却水道，下部设置主轴承座安装面，侧壁预留机油通道和附件接口。左右缸盖分别覆盖三缸区域，内部集成进排气道、气门导管孔、燃烧室顶面和冷却腔；缸盖与缸体之间通过金属复合垫片密封，螺栓孔沿气缸周向分布，装配时需按规定顺序和力矩分级拧紧，以避免缸盖变形或燃气泄漏。

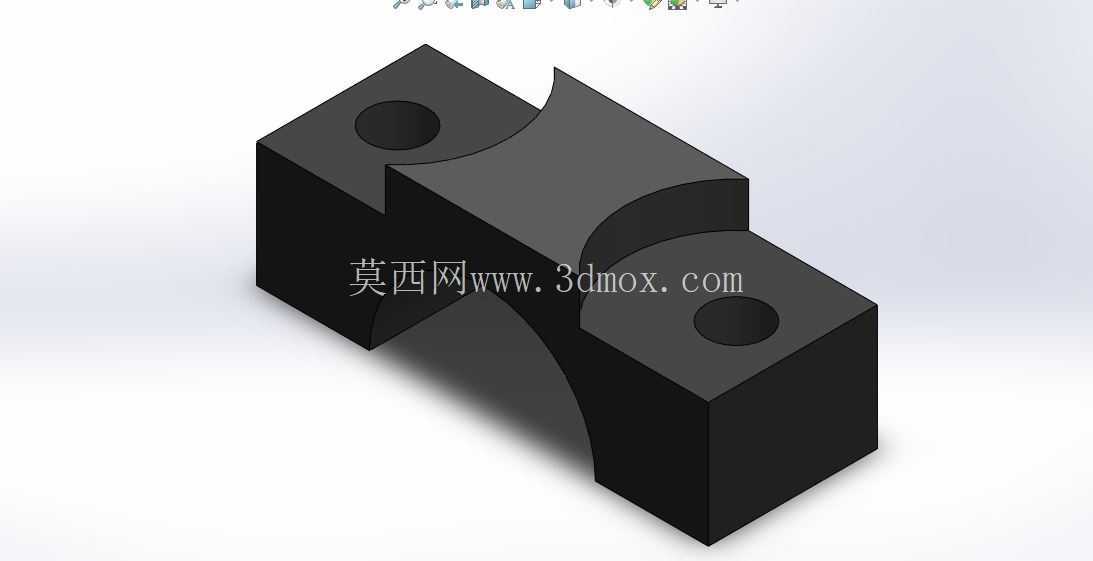

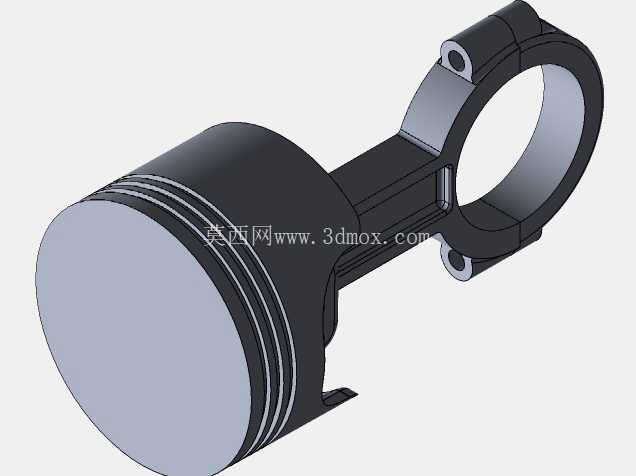

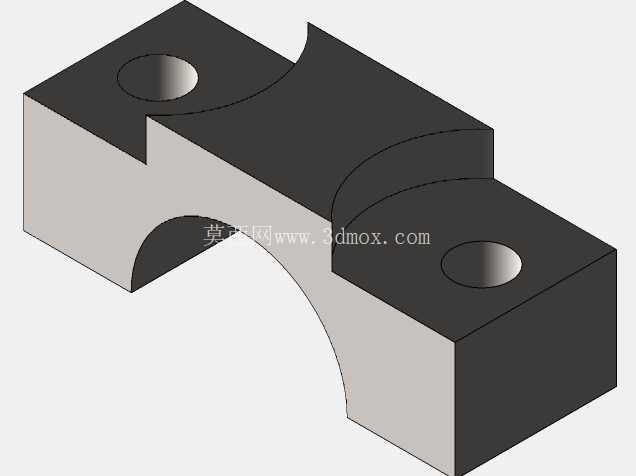

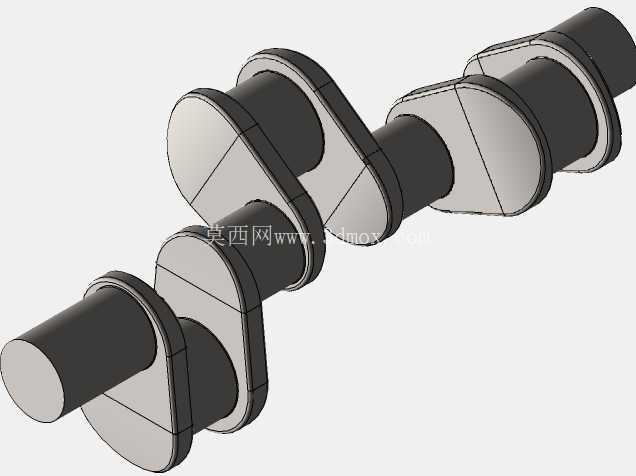

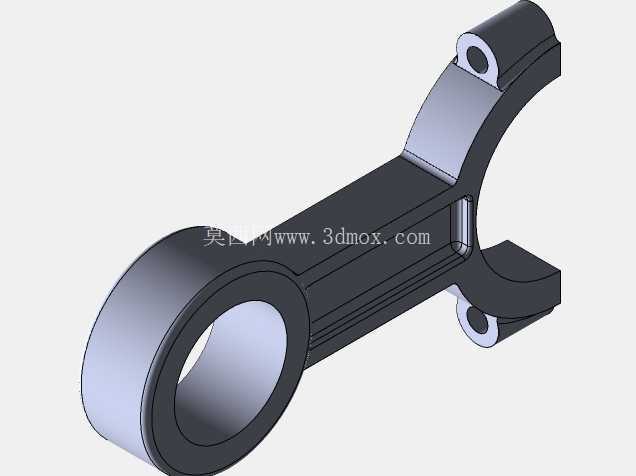

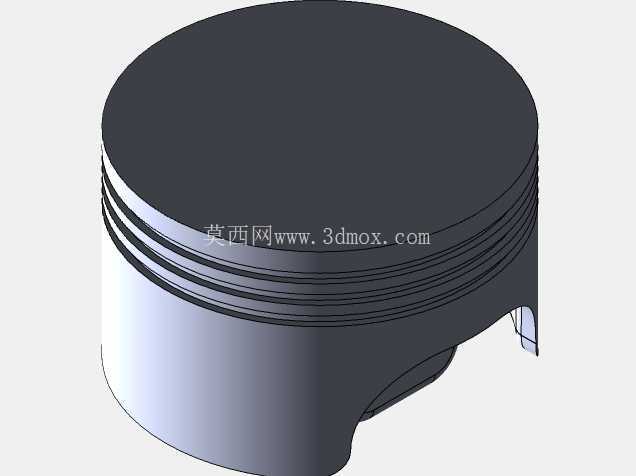

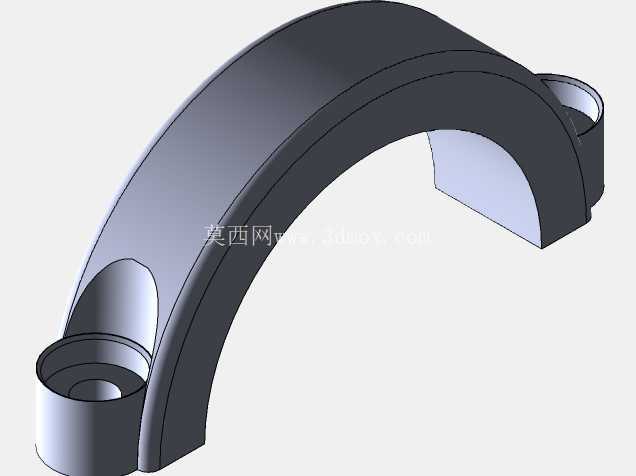

　　曲柄连杆机构是模型中最能体现运动关系的部分。每个活塞通过活塞销与连杆小头连接，连杆大头抱合曲轴连杆轴颈；曲轴主轴颈支承在缸体主轴承座内，两端设置止推面控制轴向窜动。V6机型的连杆轴颈通常采用错拐或共享销设计，以配合两列气缸的点火顺序。建模时需要重点核对活塞在上止点、下止点及中间行程时与气缸壁、连杆与缸体下缘、曲轴平衡块与油底壳之间的间隙，任何运动干涉都会在后续样机阶段造成敲缸、拉瓦或油底壳磨损。

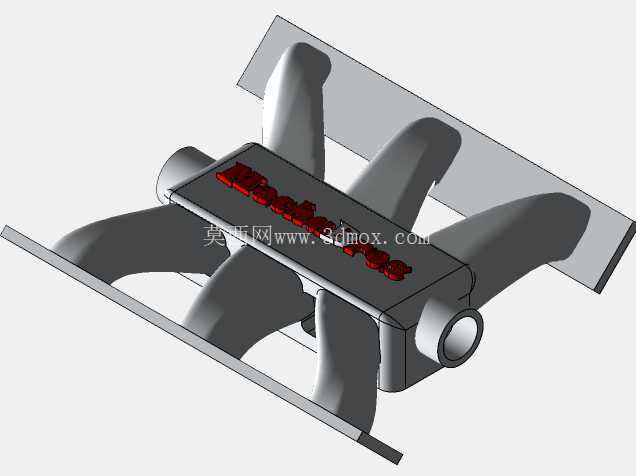

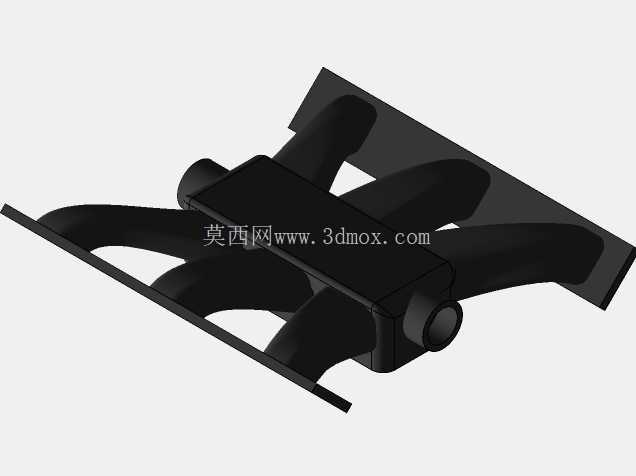

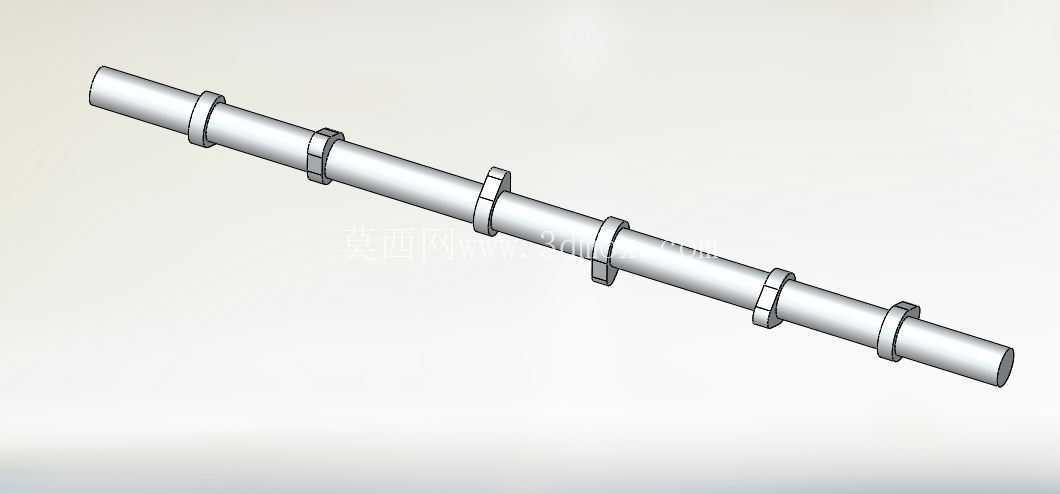

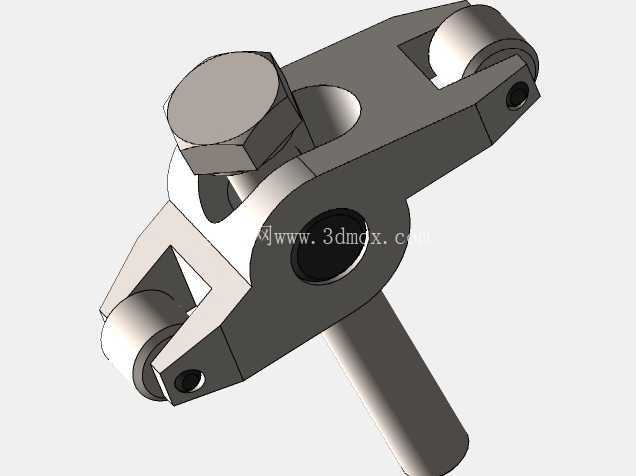

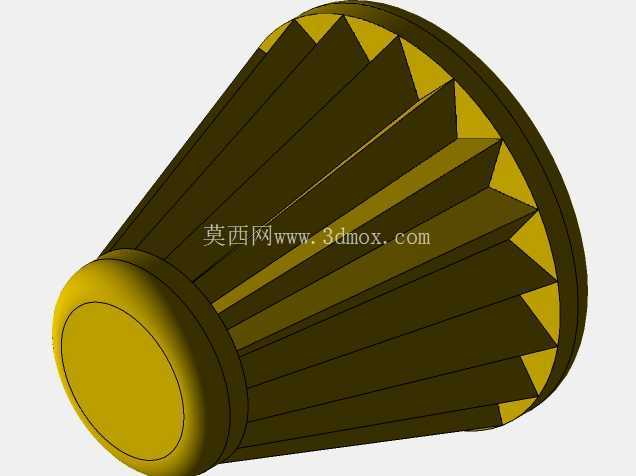

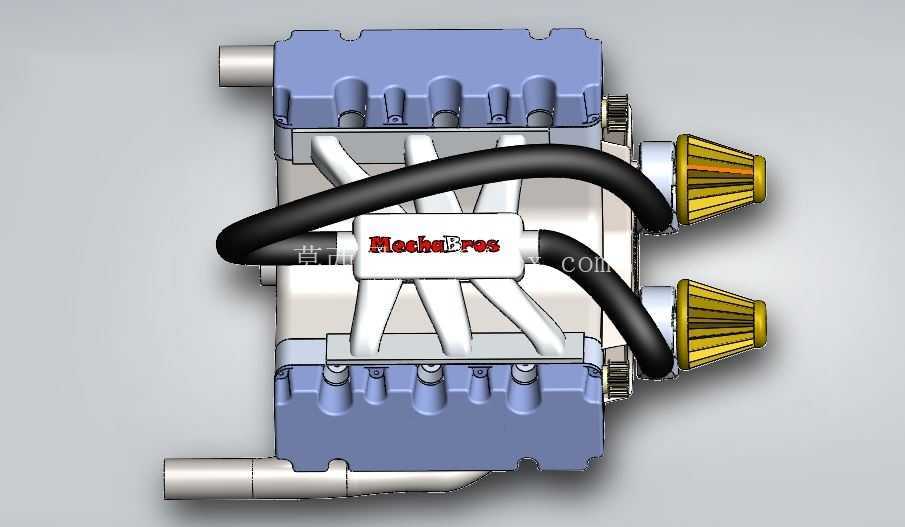

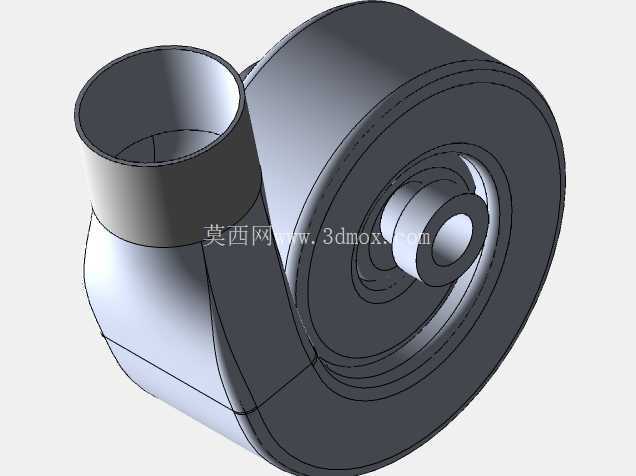

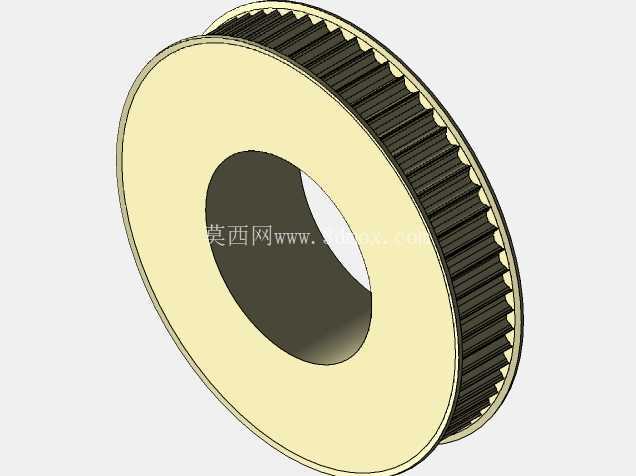

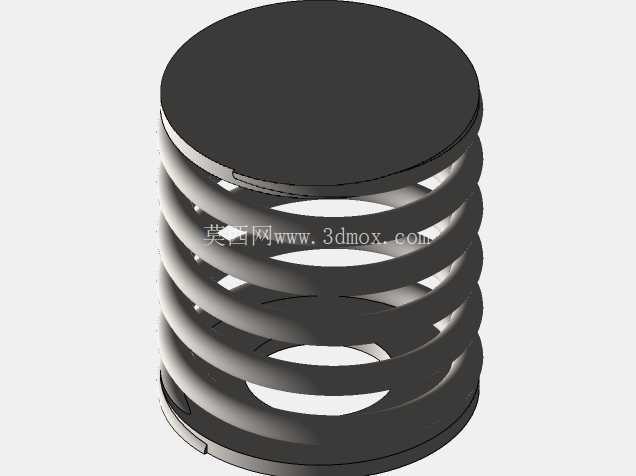

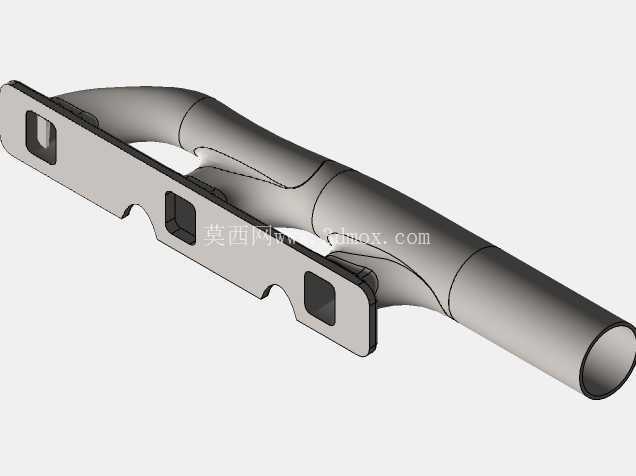

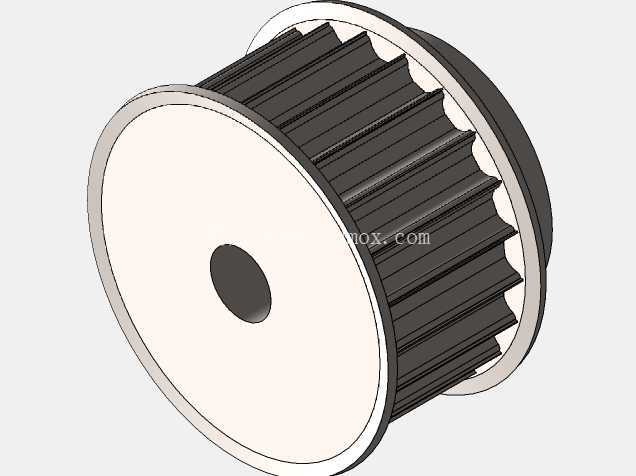

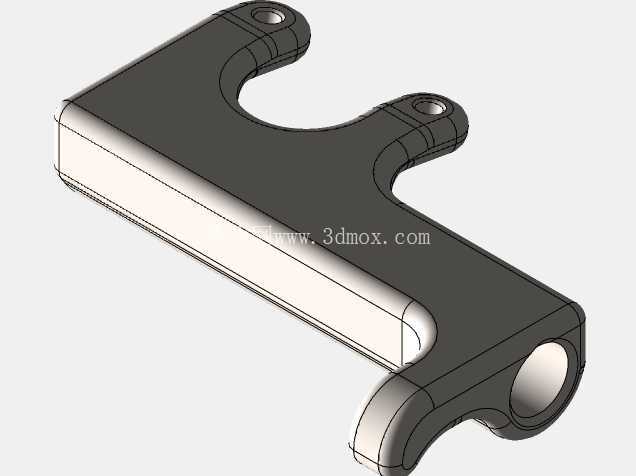

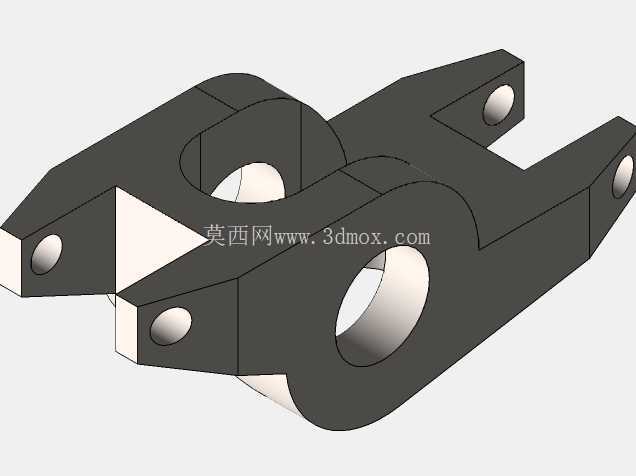

　　配气部分包含凸轮轴、气门、挺柱或摇臂、正时齿轮或链条导轨等零件。凸轮轴通过型线驱动气门按发火顺序开启和关闭，进气侧负责组织充量进入气缸，排气侧负责将燃烧后的废气导出。进气管路、节气门体和排气歧管在模型中均按装配位置展开，能够直观看到气流从进气入口到各缸分支、再由排气支管汇集排出的路径。对于涡轮增压版本，排气侧还需预留涡轮机安装法兰和冷却回油接口；自然吸气版本则更关注歧管长度和支管一致性对充气效率的影响。

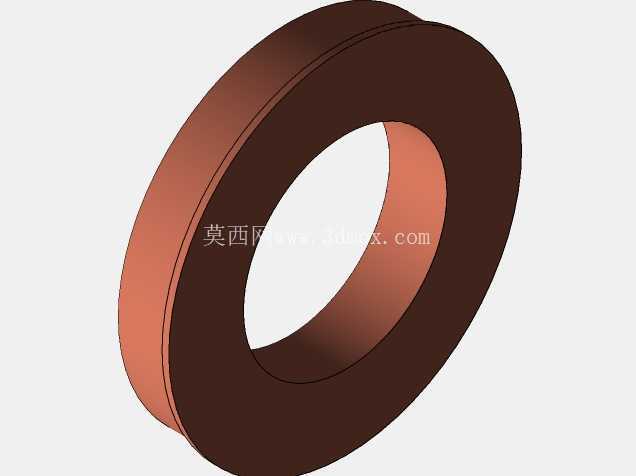

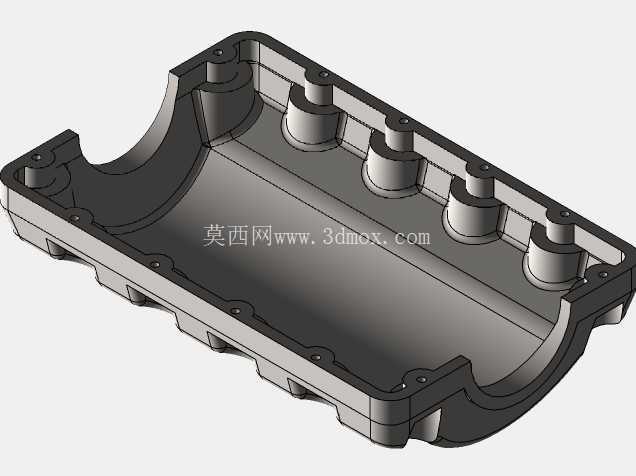

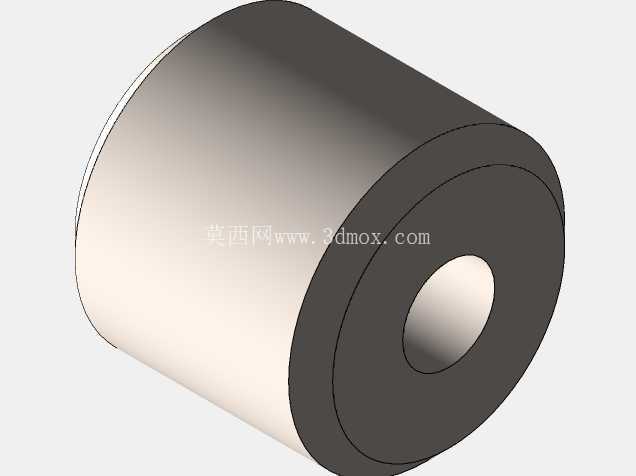

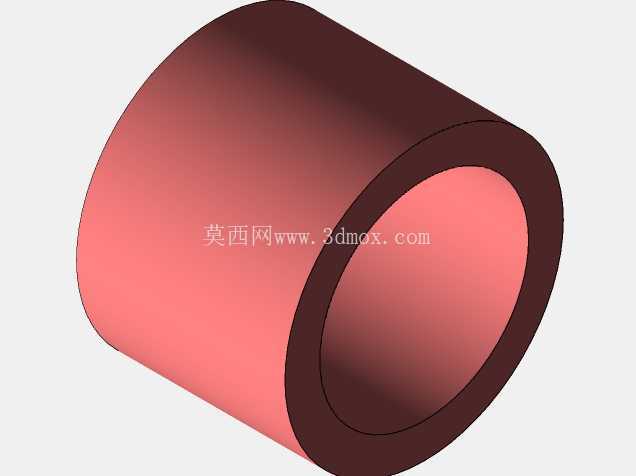

　　润滑与密封结构同样不可忽略。油底壳位于缸体下方，用于储存机油并为曲轴飞溅润滑提供空间，其轮廓必须避让曲轴平衡块和连杆大头运动轨迹。曲轴前后端、凸轮轴端盖、机油滤清器座以及各结合面均需设置油封或密封垫。模型中的环形密封圈、垫片和独立紧固件被单独摆出，便于在三维环境中检查密封面宽度、螺栓可达性以及维修拆装顺序。

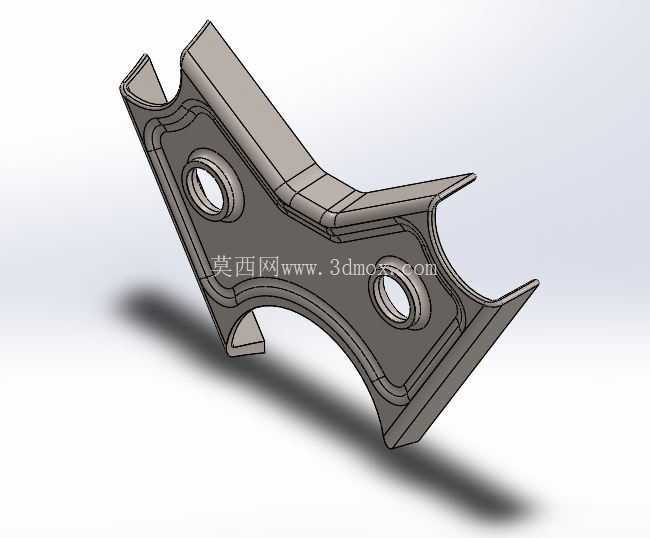

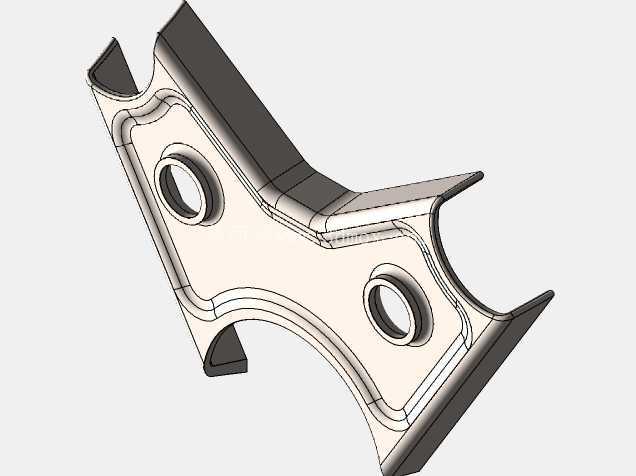

　　安装边界方面，V6动力总成的外形轮廓受缸体夹角、缸盖高度、进排气附件和油底壳深度共同影响。布置时不能只关注静态外形，还要预留发动机悬置安装点、变速器对接面、起动机和发电机位置，以及整车跳动和动力总成摇摆时的动态间隙。曲轴输出端通常与飞轮、液力变矩器或离合器连接，后端法兰的孔位、定位止口和同轴度直接影响动力传递可靠性。机舱两侧还需考虑排气隔热、维修工具空间和线束管路走向。

　　在三维建模过程中，这类总成适合采用自顶向下的方式控制关键基准：以曲轴轴线为旋转主基准，以气缸中心线确定活塞运动方向，以缸体顶面和主轴承孔建立装配坐标。零件细节上，活塞环槽、连杆螺栓孔、缸盖螺栓孔、水道开口和正时标记都应保留，因为这些特征直接关系到加工、装配和检修逻辑。通过爆炸视图，可以把复杂动力总成的层级关系、运动配合和安装顺序清晰呈现，为结构设计人员进行干涉检查、工艺人员规划装配路径以及教学人员讲解内燃机工作原理提供直接依据。
