这类直齿圆柱齿轮常见于中小载荷的平行轴传动场合,齿形沿轴向保持直线分布,啮合时接触线与齿轮轴线平行,传动比稳定,轴向力几乎为零,对支撑轴承的布置比较友好。实际设备里,它可以承担减速、增速或同步传递扭矩的作用,多见于工装夹具、小型输送装置、轻工设备、实验台架以及需要稳定转速匹配的传动单元。与斜齿轮相比,直齿轮在加工、检测和装配环节更直接,滚齿、插齿或线切割后都能较快完成齿形校验;不足在于啮合进入和退出时冲击相对明显,高速工况下噪声会更突出,因此设计时通常把转速、载荷和润滑条件一起纳入判断。

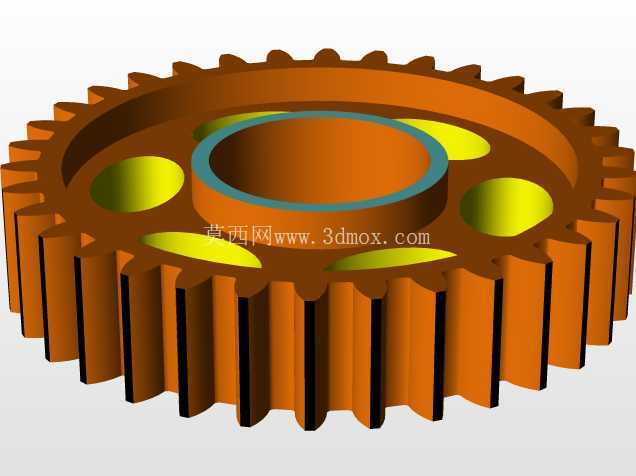

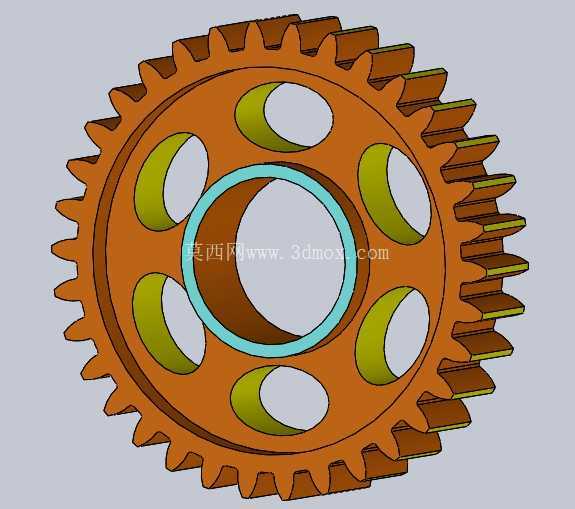

从结构上看,轮缘、轮辐和轮毂三部分边界清晰。外圈轮缘保留足够厚度,用来支撑齿根强度,避免齿圈在反复啮合载荷下出现过大弹性变形;中部采用带多个减重孔的轮辐形式,而不是实心圆盘,这样可以在不明显削弱扭转刚度的前提下降低零件质量。减重孔沿圆周均匀布置,孔边与轮缘、轮毂之间留有连续材料通道,扭矩从齿圈传入后,能够通过多条轮辐路径向中心汇集,应力分布比单一大孔结构更均衡。孔形边缘做圆滑过渡,可减少铣削或铸造后尖角带来的应力集中,也便于后续去毛刺和表面处理。
中心轮毂区域是安装与定位的关键。内孔用于与轴形成配合,配合面需要根据承载性质选择间隙、过渡或过盈方案;若设备存在冲击载荷,通常还要配合键连接、锁紧螺母或胀紧套,防止齿轮在正反转时出现周向松动。轮毂外圆与内孔之间保留合理壁厚,使压紧力和键槽挤压应力能够被充分吸收。轮毂端部高出轮辐平面时,可形成定位台阶,方便齿轮在轴上确定轴向位置;若两侧都有相邻零件,则台阶高度还要兼顾轴承、套筒或挡圈的安装空间。
齿部设计围绕模数、齿数、压力角和齿宽展开。齿数影响单齿啮合刚度与外形尺寸,模数决定齿厚和抗弯能力,齿宽则关系到载荷分布面积。齿宽过窄会使单位接触长度载荷偏大,过宽又可能因轴挠曲或加工误差造成偏载,因此在中小功率传动中常取适中的齿宽,并在齿端保留倒角,既方便装配时进入啮合,也能减少边缘磕碰。齿根圆角需要保持连续,热处理或喷丸后该区域的表面质量对疲劳寿命影响明显。
建模时应先确定分度圆、齿顶圆、齿根圆和内孔轴线,再按齿廓关系生成单个轮齿,通过圆周阵列得到完整齿圈。轮辐上的减重孔适合用草图阵列后切除,孔位角度要与轮齿相位协调,避免某一孔边恰好落在齿根最薄弱截面的延长线上。三维装配阶段需要检查齿轮与轴、轴承、箱体壁以及相邻齿轮的间隙,尤其是齿顶圆外圆、轮毂端面和减重孔边缘三处容易发生干涉。若用于运动仿真,应保证两轴中心距与啮合侧隙符合设计要求;侧隙过小,热膨胀和制造误差会导致卡滞,侧隙过大,则正反转切换时容易产生冲击。
安装边界方面,齿轮外径决定了防护罩和箱体内部的最小径向空间,齿宽与轮毂长度决定轴向上需要预留的位置;减重孔虽然降低了质量,但并不适合作为抓取或受力点,装配时施力应作用在轮毂或轮缘区域。润滑方式也会影响结构细节,油浴润滑时齿轮下部与油面关系要合理,脂润滑则需考虑护罩封闭。整体来看,这种带均匀减重孔的直齿轮在保证啮合传动功能的同时,兼顾了质量控制、材料利用和装配维护,是平行轴机械传动中很典型的结构形式。
