行星齿轮传动机构带底座装配结构

项目分类:齿轮 发布时间:2025-01-05 ID:884780
  • 行星齿轮传动机构带底座装配结构
  • 行星齿轮传动机构带底座装配结构
  • 行星齿轮传动机构带底座装配结构
  • 行星齿轮传动机构带底座装配结构
  • 行星齿轮传动机构带底座装配结构
  • 行星齿轮传动机构带底座装配结构
  • 行星齿轮传动机构带底座装配结构
  • 行星齿轮传动机构带底座装配结构
  • 行星齿轮传动机构带底座装配结构
  • 行星齿轮传动机构带底座装配结构
  • 行星齿轮传动机构带底座装配结构

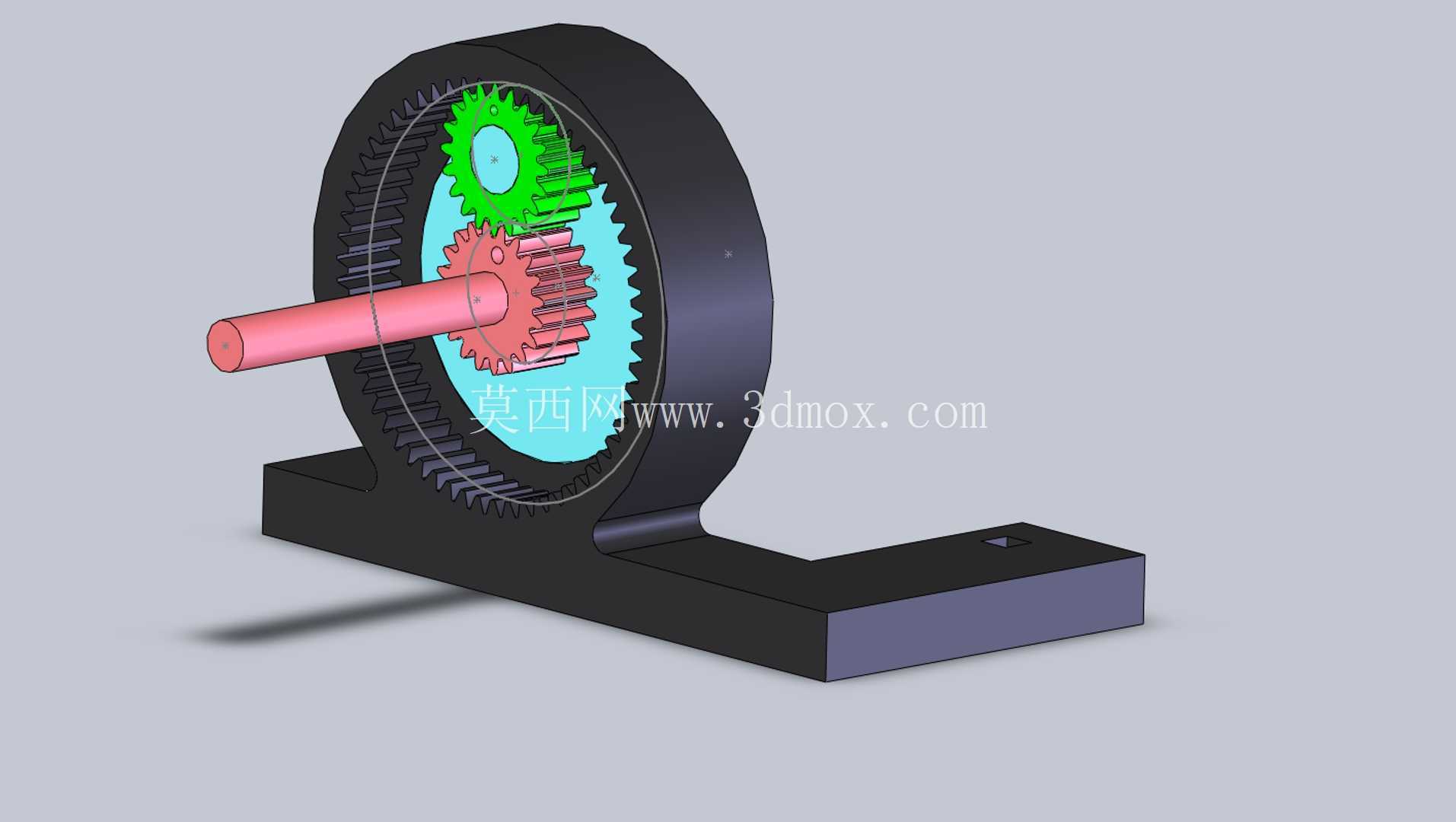

  这套行星齿轮传动机构在结构上采用了典型的内齿圈、太阳轮与行星轮组合布置,外部由一个半包围式的环形壳体容纳整套啮合副,底部通过一体式铸造风格的L型支架完成整机支撑,输入轴沿水平方向从壳体一侧贯穿伸出,整体布局紧凑,适合在空间受限的传动场合中作为减速或增速单元使用。从实际工程应用来看,这类行星传动结构常见于小型减速装置、教学演示台架、精密进给机构以及需要同轴输入输出的动力传递环节,其核心优势在于多齿同时啮合带来的载荷分担能力,相比同等体积的定轴齿轮系,能够传递更大扭矩且运行更为平稳。

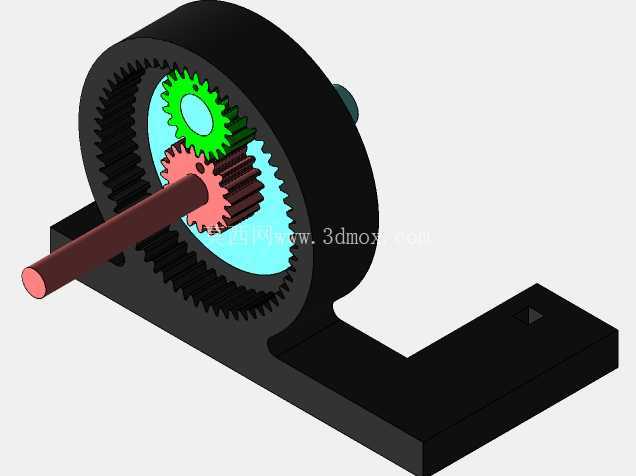

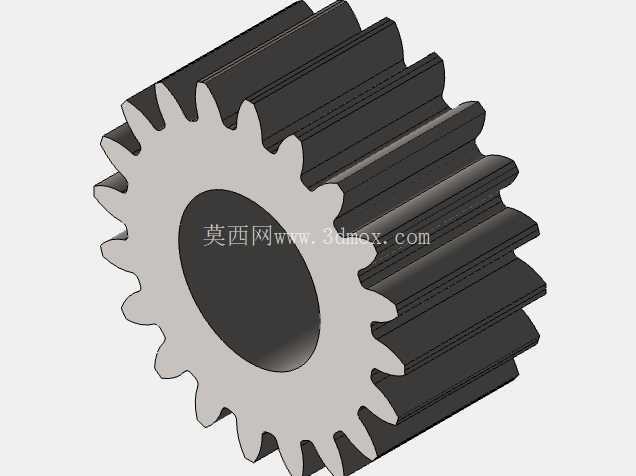

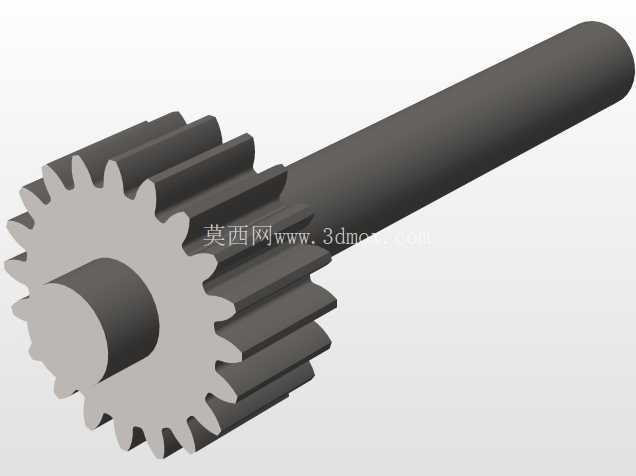

  在零件构成上,环形内齿圈内壁加工有完整的内齿,齿圈外侧与支撑壳体结合为一体,既作为啮合构件又承担防护与定位作用;中部的太阳轮与水平输入轴通过轴段配合连接,动力由轴端输入后驱动太阳轮旋转;太阳轮与内齿圈之间布置的行星轮同时与两者啮合,图中以醒目颜色区分的绿色行星轮绕太阳轮公转并自转,粉色太阳轮则承担主动件角色。多行星轮对称布置的思路能够抵消径向啮合力,降低主轴轴承的附加载荷,这也是行星传动在伺服减速、工程机械行走驱动中被广泛采用的原因。

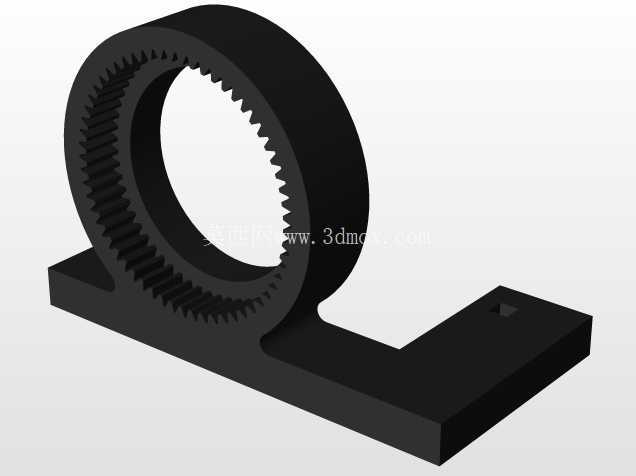

  设计思路层面,底部支架采用带加强立板的卧式结构,水平底板提供安装基准面,立板向上延伸环抱齿圈,形成悬臂支撑与环形约束相结合的固定方式。底板上预留的安装孔位用于整机与机架或工作台面的螺栓连接,安装时需保证底板底面与配合面贴合,输入轴轴线与被驱动部件轴线对中,避免因偏心造成齿轮偏载和轴封异常磨损。齿圈壳体与支架之间的过渡区域做了加厚处理,以承受啮合过程中产生的反力矩,防止支撑结构在频繁正反转工况下出现变形。

  从外形尺寸与安装边界考虑,整机的最大外轮廓由环形壳体外径和底板长度共同决定,轴向尺寸则取决于输入轴伸出长度与齿圈厚度。布置时需要在壳体两侧留出轴系装拆空间,底板四周预留扳手操作余量,行星轮所在的中部区域应避免与周边管线、护罩发生干涉。输入轴伸出端设计为光轴配合轴段,可通过联轴器、带轮或齿轮与动力源连接,轴端的配合公差需按传递扭矩选取,键连接或过盈配合均可根据载荷特性确定。

  啮合参数的匹配是这类机构设计的重点,内齿圈、太阳轮与行星轮必须满足同心条件、安装条件和邻接条件,即各轮模数一致、中心距满足几何关系、行星轮数量与齿数搭配能够均匀装配、相邻行星轮之间不发生碰撞。齿数选择直接决定传动比,内齿圈固定时传动比由太阳轮与内齿圈齿数比确定,设计中需结合所需输出转速与扭矩反推齿数组合,并校核齿面接触强度与齿根弯曲强度。齿宽、压力角、变位系数的选取则影响啮合重合度与承载能力,变位设计还可用于避免内齿圈与行星轮的根切及干涉。

  在润滑与维护方面,封闭壳体内部可预留润滑脂或润滑油腔,齿轮啮合区需保证充分润滑以降低磨损和噪声,壳体结合面考虑密封结构防止润滑剂泄漏。装配时应先将太阳轮与轴组件就位,再依次装入行星轮及行星架(若采用行星架输出结构),最后扣合内齿圈壳体,全程检查各啮合副的侧隙与接触斑点,确保转动灵活无卡滞。整体结构在三维建模中需完整表达齿形、轴系配合关系、支架安装孔及壳体连接特征,以便后续进行运动仿真、干涉检查与工程图出图,为加工制造和样机试制提供准确依据。
