行星齿轮减速传动结构三维造型

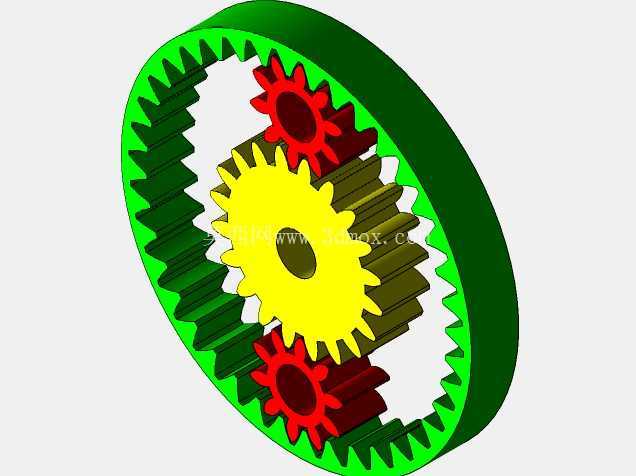

　　这套行星齿轮传动结构以同轴减速为核心进行建模，整体由内齿圈、太阳轮和两个行星轮组成。绿色环形件为内齿圈，黄色中心件为太阳轮，红色两件为行星轮；三者通过外啮合与内啮合共同构成典型的行星轮系。太阳轮位于轴线中心，行星轮布置在太阳轮与内齿圈之间，既绕自身轴线自转，又可随行星架绕中心轴线公转。该结构在紧凑径向空间内实现多级减速效果，适合对安装体积、同轴度和承载能力都有要求的传动场合。

　　从实际设备用途看，行星轮系常用于伺服驱动、小型输送装置、回转工作台、电动执行器、精密分度机构以及需要低速大扭矩输出的动力单元。与普通定轴齿轮传动相比，行星结构把载荷分配到多个行星轮上，啮合点数量增加，单齿受力相应降低；同时输入轴与输出轴可保持同轴，整机轴向和径向边界更容易控制。对于结构设计人员而言，这类模型的价值不只在外观展示，更在于帮助确认齿圈包容尺寸、中心轮位置、行星轮均布关系以及各轮齿顶与齿根之间的运动间隙。

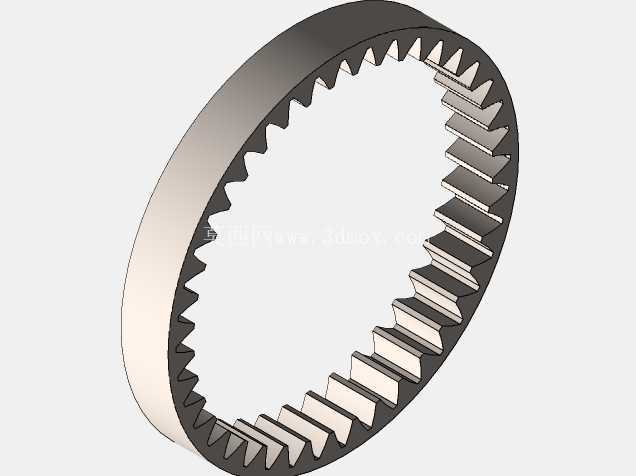

　　建模思路上，中心太阳轮采用外齿轮形式，齿部沿轴向形成一定齿宽，中心预留轴孔，可与输入轴或输出轴进行配合。内齿圈作为外圈固定或输出构件，齿形分布在环形内壁，外缘保留连续圆环结构，既便于理解内啮合关系，也为后续增加螺栓孔、止口、机座连接面提供基础。两个行星轮对称布置，齿宽与太阳轮、内齿圈保持一致，轴线位于同一节圆分布圆上。若进入工程深化阶段，需要在行星轮中心加入轴承位、销轴孔和行星架，将当前概念化轮系补全为可装配的减速组件。

　　外形尺寸与安装边界方面，最外轮廓由内齿圈外径决定，属于盘式环形结构；轴向尺寸主要受齿宽和两侧支撑件影响。当前模型突出齿轮啮合关系，未加入箱体、端盖和紧固件，因此在布局设备时应预留内齿圈外圈固定空间、中心轴穿入空间以及行星架回转空间。太阳轮中心孔可作为轴系对中的基准，内齿圈外圆则适合作为嵌入壳体或与法兰连接的定位面。行星轮外侧与内齿圈内壁啮合，内侧与太阳轮啮合，设计时要保证三个齿轮模数一致，并按传动比条件、同心条件和安装条件校核齿数组合。

　　在功能特性上，该轮系可通过固定不同构件获得不同传动效果：内齿圈固定、太阳轮输入、行星架输出时，可获得较大减速比；太阳轮固定、内齿圈输入或输出时，则形成另一种动力传递路线。对于选型和方案验证人员，三维模型能直观检查齿轮是否干涉、行星轮是否在齿圈内部顺利包络、中心轮与行星轮的啮合相位是否合理。齿部造型采用连续渐开线齿廓的视觉表达，有利于在装配评审中说明动力传递路径，也可作为后续工程图、齿参数计算和有限元分析的几何参考。

　　实际应用中，这类结构还要关注润滑空间、齿侧间隙、热处理变形、轴承支撑跨距以及行星轮销轴强度。当前三维造型把轮齿颜色区分开，使内齿圈、太阳轮和行星轮的层级关系一目了然：绿色外圈提供内啮合约束，黄色中心轮承担输入或输出接口，红色行星轮承担中间分流与换向。整体结构紧凑、传动路线清晰，适合作为行星减速器原理验证、机械教学演示、传动方案评审以及小型减速装置概念设计的基础模型。
