汽车悬架螺旋弹簧阻尼减振器结构

　　这套减振阻尼总成面向乘用车辆底盘悬架系统开发，核心作用是在车轮经过颠簸、起伏、坑洼路面时，把路面冲击带来的往复振动快速衰减，避免车身持续弹跳，同时把螺旋弹簧储存的冲击能量通过阻尼油液节流转化为热能耗散，让轮胎始终保持贴合路面的接地状态，兼顾行驶操控稳定性与乘坐平顺性。

　　从实际装车场景来看，这类阻尼减振单元多用于乘用车独立悬架、小型非道路代步车辆以及部分轻型作业车辆的悬挂点位，既承担垂直方向的缓冲吸能任务，也能在车辆过弯侧倾、急加速抬头、紧急制动点头时，配合弹簧约束车身姿态，减少悬架多余的往复晃动。

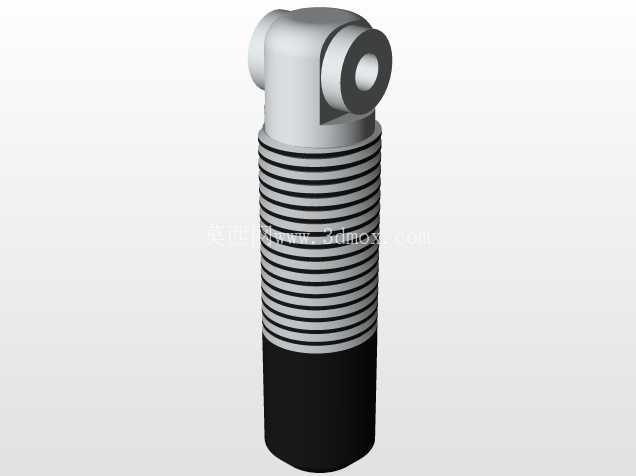

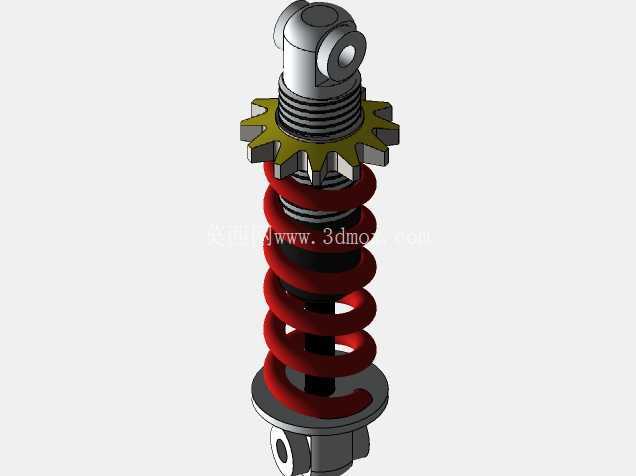

　　整套总成的结构拆分逻辑非常清晰：底部为Damper Base阻尼器基座，集成下端安装吊耳与工作缸筒，是阻尼力输出的核心载体；外围套装Spring螺旋压缩弹簧，承担整车垂直载荷的支撑，弹簧两端分别抵靠上下弹簧座；上端配置带齿形调节盘的锁紧螺母NUT，既可以通过齿盘卡位调整弹簧预紧力，改变悬架初始支撑刚度，也能锁止弹簧上座避免松脱；所有连接点位通过BOLT螺栓完成紧固，保证整车在长期颠簸振动工况下连接副不会出现退牙、松脱故障。

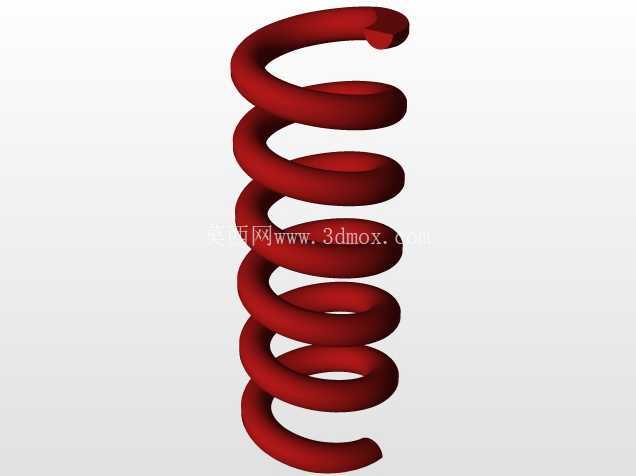

　　设计思路上首先围绕阻尼匹配展开：缸筒内部的活塞开设节流孔，当活塞杆随车轮跳动往复伸缩时，油液被迫通过节流缝隙产生阻尼力，拉伸行程与压缩行程分别设置不同的阻尼系数——压缩段阻尼偏小，让弹簧可以顺畅吸收路面冲击，避免硬顶感；拉伸回弹段阻尼偏大，快速拉住弹簧的回弹动作，避免车辆出现多次余振。外围螺旋弹簧采用等节距圆柱螺旋构型，簧丝直径、中径、有效圈数按照目标轴荷匹配，保证空载与满载工况下弹簧都处于合理的线性变形区间，不会出现并圈冲击或者刚度过低导致悬架打底。

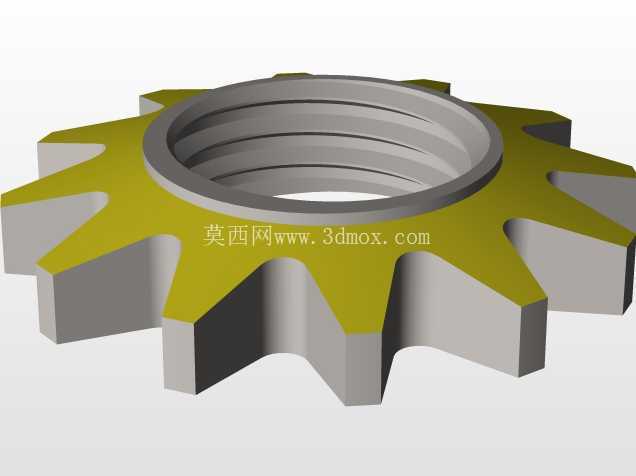

　　上端的齿形调节盘是这套结构的特色设计，周向均匀分布的棘齿可以配合锁止卡爪固定旋转角度，维修调校时转动调节盘即可改变弹簧的预压缩量，对应调整车身离地高度与悬架初始硬度，适配不同载重、不同驾驶风格的使用需求，调节完成后齿形啮合可以防止车辆行驶中螺母受振动自行回转。上下两端的安装接头都采用带通孔的吊耳结构，上端吊耳连接车身车架侧的减震器安装座，下端吊耳连接转向节或者下摆臂，铰接点位可以适配悬架跳动过程中阻尼器的小角度摆动，避免活塞杆承受侧向弯矩导致油封偏磨、漏油。

　　外形与安装边界方面，整根总成沿活塞杆轴向竖直布置，主体外轮廓最大尺寸为螺旋弹簧的外径，上端齿形调节盘的外径略大于弹簧内径、小于弹簧外径，不会额外增加横向占用空间；轴向总长度由自由状态下弹簧长度与阻尼器缸筒行程共同决定，设计时预留了足够的压缩行程：当车轮上跳至极限位置时，弹簧压缩到并圈前阻尼器先到达机械限位，避免刚性撞击；拉伸极限位置下活塞杆不会从缸筒中脱出，两端吊耳的安装孔中心距在悬架上下止点之间的变化量完全匹配整车悬挂的跳动行程。建模过程中所有配合面都按照实际装配关系定义：弹簧两端面磨平贴合弹簧座，螺母与上端活塞杆的外螺纹完全旋合，螺栓连接孔位同轴度符合底盘装配公差，既可以直接用于底盘悬架的结构选型参考，也能作为减振器教学、改装调校的三维结构样例，清晰展示阻尼元件与弹性元件集成式减振支柱的完整装配逻辑。
