多辐条轻量化乘用轿车铝合金轮毂结构

　　该轮圈结构面向乘用轿车底盘行走系统，属于车轮总成中的核心承载与外观件，主要承担轮胎安装定位、轮端载荷传递、制动系统避让以及整车侧面造型表达等任务。在实际装车状态下，轮毂通过中心孔与转向节或后桥轴头形成同轴定位，再由螺栓穿过螺栓孔与轮毂轴承单元连接，轮胎胎圈则卡装在轮辋两侧凸缘内，共同承受整车垂向载荷、加速制动扭矩以及转向时产生的侧向力。

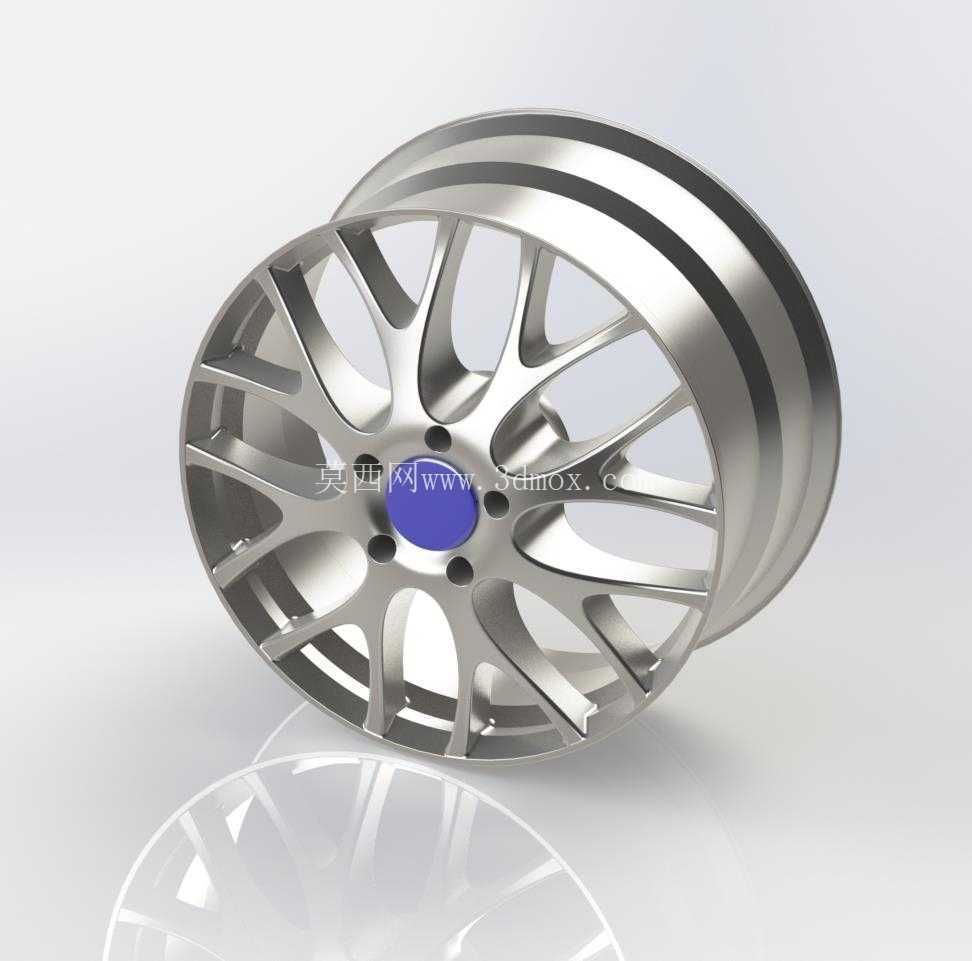

　　从结构布置看，模型采用分叉式多辐条造型，辐条由中心安装盘向外呈放射状展开，并在靠近轮辋区域形成宽窄交替的镂空窗口。这种布置并非单纯追求视觉效果，而是在轮盘刚度、材料分布和散热空间之间取得平衡。中心区域保留较完整的安装盘面，用于布置中心孔、螺栓孔和气门嘴相关位置；辐条根部靠近中心处截面较宽，以降低螺栓预紧力和弯曲力矩作用下的局部应力；辐条向轮辋过渡时逐渐舒展，可把路面冲击载荷较均匀地传递到轮辋圆周，避免应力集中在单一筋条上。

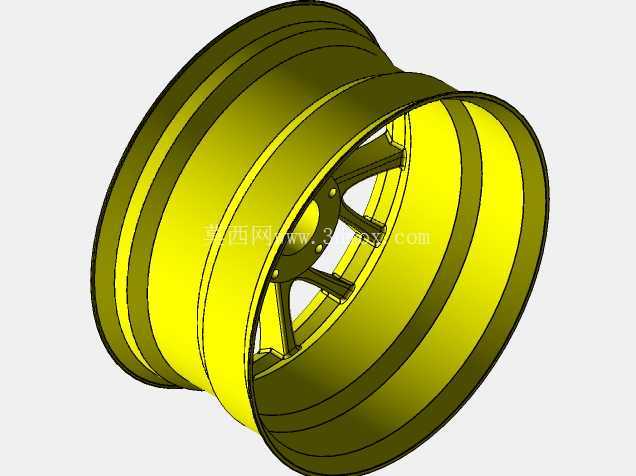

　　轮辋部分按照常规低压铸造铝合金车轮的思路建立，包含外轮缘、内轮缘、胎圈座、轮槽和过渡圆角等特征。轮缘位置承担轮胎拆装和充气后的胎圈约束，截面厚度相对轮辋筒体更饱满；胎圈座需要保持规定直径和锥度，使轮胎在充气后能够可靠贴合，防止高速旋转时出现滑移；中部轮槽为轮胎装拆提供变形空间，也有利于降低轮辋整体重量。模型中轮辋与辐条交接处保留连续过渡，没有出现尖锐交界线，这对铸造充型、热处理后的疲劳强度以及数控加工余量控制都比较关键。

　　安装边界方面，设计时需要优先核对中心孔直径、螺栓孔分布圆、螺栓孔数量、螺母座形式和轮辐背面避让空间。中心孔与轴头的配合决定车轮对中精度，若配合间隙过大，高速行驶时容易产生偏心振动；螺栓孔分布圆则必须与车轴法兰完全匹配，不能只依据外观相近进行替换。轮辐背面需要为制动卡钳、制动盘、平衡块和胎压监测部件预留间隙，尤其是大尺寸制动盘或多活塞卡钳车型，轮辐内侧面与卡钳之间应保留足够安全距离，避免在极限转向、热膨胀或泥雪堆积时发生干涉。

　　外形尺寸上，这类轮毂需要围绕轮辋直径、轮辋宽度、偏距、法兰面位置和轮胎匹配范围综合校核。轮辋宽度直接决定可适配轮胎的断面宽度范围，过窄会使轮胎侧壁支撑不足，过宽则可能改变胎圈受力状态并增加刮擦翼子板的风险。偏距影响轮距和车轮相对于车身的外伸量，偏距过小会让车轮向外移动，虽然视觉上更饱满，但也会增大轴承弯矩，并可能导致轮胎与翼子板、悬架摆臂或减振器发生接触。建模时应把轮胎、制动盘、卡钳、转向节和悬架硬点一并放入装配空间检查，而不是单独评价轮毂外观。

　　功能特性上，多辐条镂空结构有利于制动热量向外散出，连续行驶或频繁制动时，空气可通过辐条窗口流经制动盘表面，降低热衰退风险。分叉筋条还能在相同投影面积下增加视觉层次，同时把材料集中在主要传力路径上，减少非承载区域的多余金属。对于铸造铝合金车轮，结构设计还应关注壁厚均匀性，辐条与轮辋交接处不宜形成过大热节，否则冷却收缩时容易产生缩松；螺栓孔周围需要保留足够补强材料，以承受反复冲击和螺母压紧载荷。

　　在三维建模过程中，轮辐曲面通常以旋转对称基础特征为骨架，再通过阵列、镜像和局部放样形成连续曲面。轮辋可采用旋转特征建立主体轮廓，随后对轮缘、胎圈座和槽底进行细节处理；中心盖区域采用凹入式造型，既可以保护中心标识件，也能让安装盘面层次更清晰。螺栓孔周围的沉台、圆角和背面减重腔需要同步建模，因为这些特征直接影响模具抽芯、机加工装夹和后续动平衡检测。

　　工程应用中，该类结构既可用于新车外观方案评审，也可作为改装轮圈选型、底盘间隙校核、轮胎装配演示和制动系统热管理分析的参考。进行结构验证时，应重点关注径向疲劳、弯曲疲劳、冲击试验以及气门嘴安装位置可达性。轮辋表面的高光金属效果仅用于展示成品外观，实际生产还需考虑铸造毛坯、热处理、机加工、涂装和动平衡工序对尺寸的影响。整体来看，该模型把轮辋密封、轮辐承载、中心安装和制动避让集中在同一旋转构件中，结构逻辑清晰，适合作为乘用车车轮结构设计与装配校核的三维参考。
