两百毫米星形辐条改装汽车轮辋

　　这套轮辋结构面向乘用车外观改装与小尺寸轮端装配场景，轮辋名义直径取200mm，折合7.8英寸，属于小规格轮圈，可适配小型展示车、改装样车、轮端结构教学样机以及窄胎配套方案。实际装车时，轮辋并不只是承担外观造型，它需要同时约束轮胎胎圈位置、传递制动力矩与驱动力矩，并在转向、制动和路面冲击下保持轮辐与轮辋筒身之间的载荷连续。

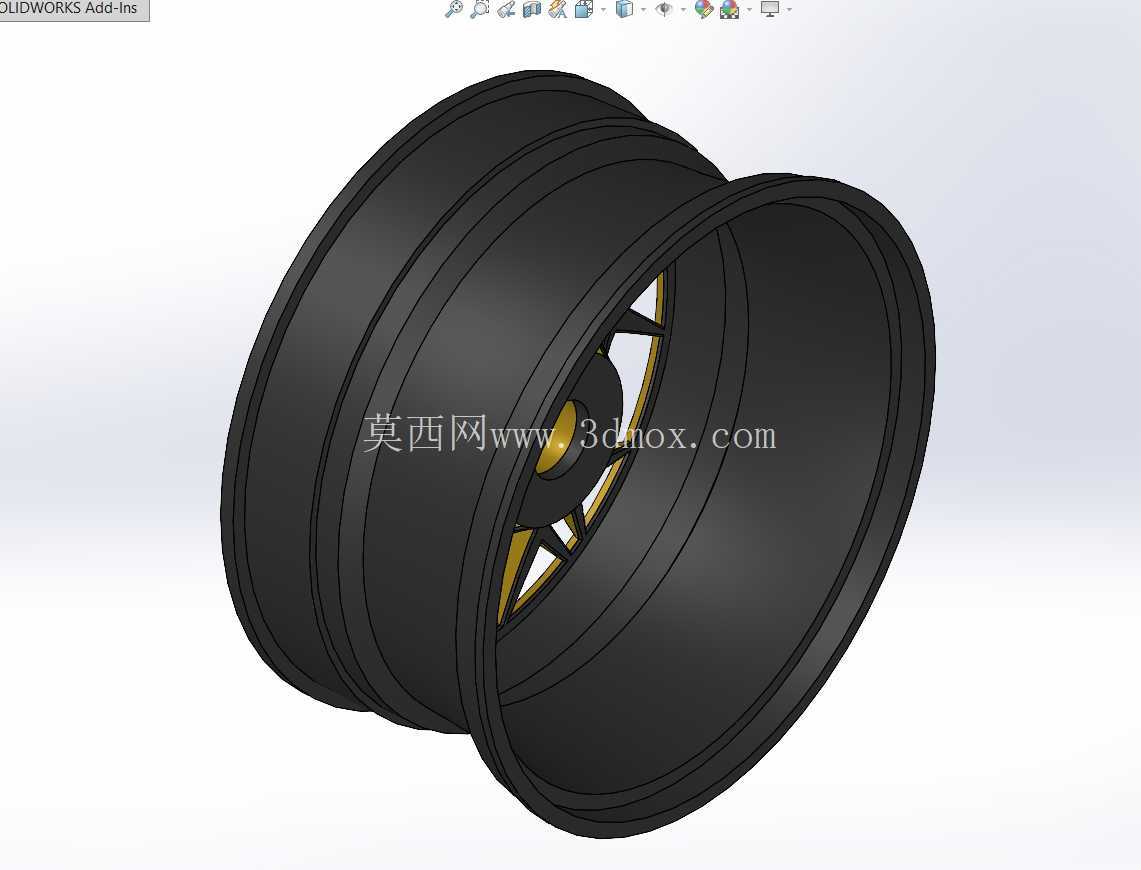

　　从结构组成看，模型包含外侧轮缘、内侧轮缘、胎圈座、轮辋槽底、中心安装孔、辐条以及轮辐与筒身过渡区域。轮辋筒身采用连续回转结构，黑色部分对应轮胎安装区域，截面轮廓保留了轮缘凸起和胎圈支撑面。轮胎装配后，胎圈卡在两侧轮缘之间，充气压力会把胎圈压紧在胎圈座上，因此轮缘高度、胎圈座斜度和槽底宽度都直接影响轮胎装拆便利性与高速运转稳定性。若槽底过浅，轮胎拆装时胎圈难以落入让位空间；若轮缘高度不足，侧向载荷下又存在胎圈脱开风险。

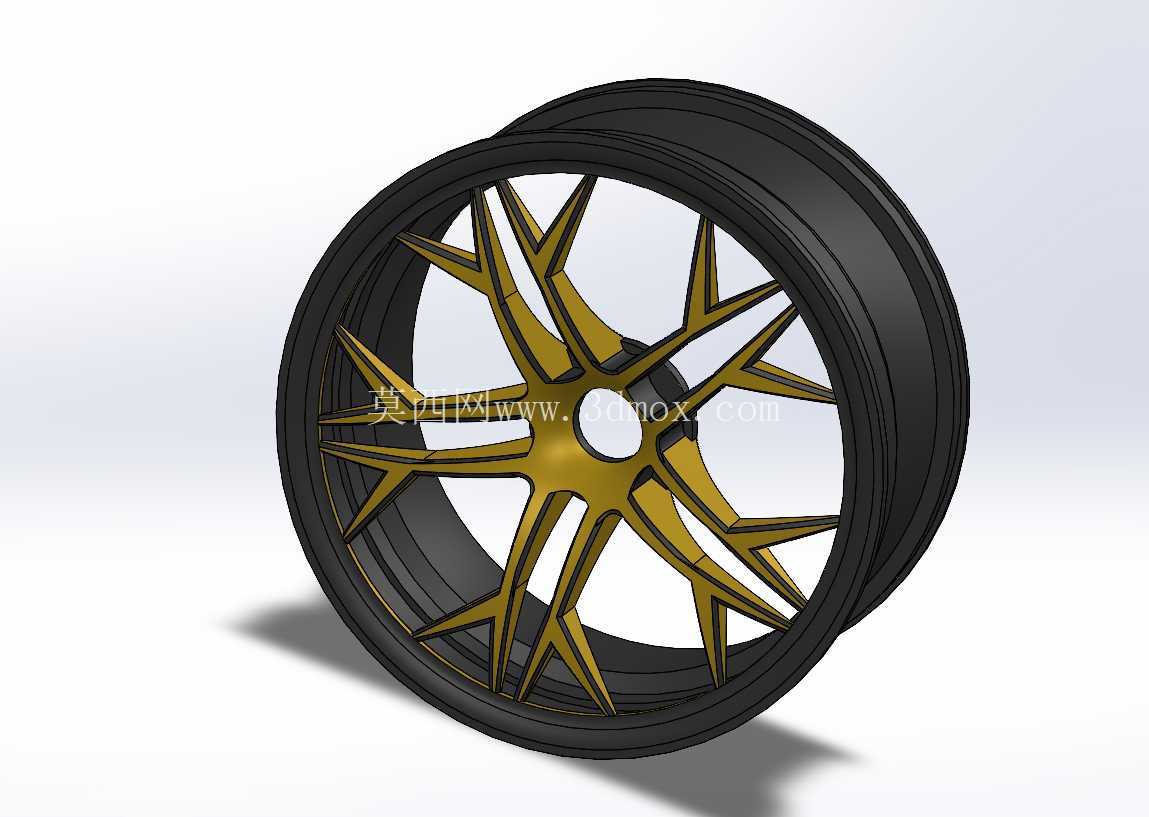

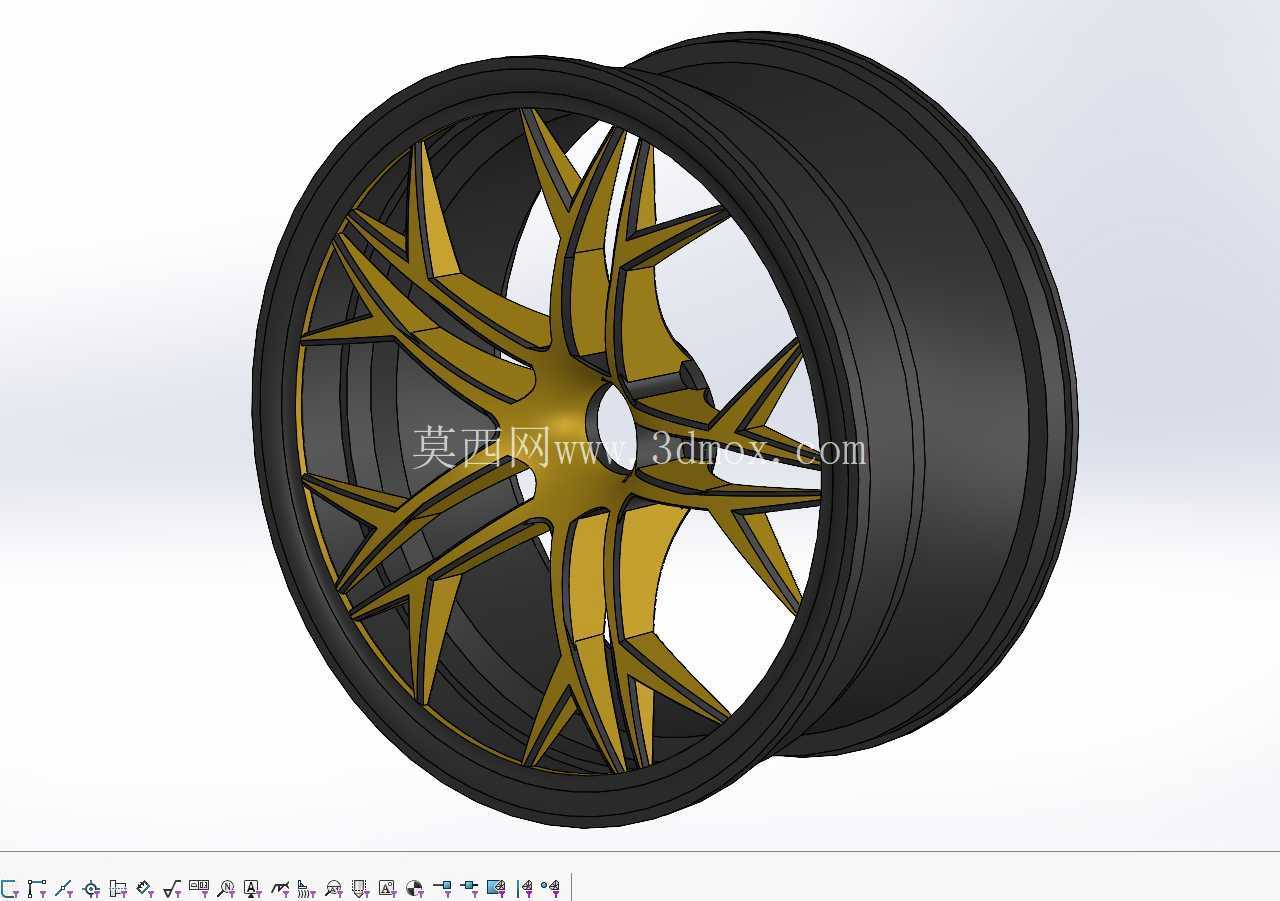

　　正面轮辐采用星形分叉布局，多组辐条从中心区域向外放射，并在靠近轮辋筒身处展开成尖角形态。这种造型的视觉张力较强，但工程上不能只按外观处理。轮辐根部靠近中心孔，是制动力矩、驱动扭矩和弯矩集中传递的位置；辐条末端与轮辋筒身连接，则负责把路面反力分散到整个圆周。模型中辐条表面设置了折线筋条和分瓣轮廓，相邻辐条之间形成较大的镂空区域，有利于制动盘散热，也能减少轮辋正面材料堆积。散热通道在车辆频繁制动时尤其重要，气流可以穿过辐条间隙带走制动盘热量，降低热衰退对制动性能的影响。

　　中心孔区域保留了圆形安装基准，实际设计时需要与轮毂轴头形成配合。中心孔不仅是装配定位特征，也关系到轮辋回转中心与车轴中心的同轴度。若中心孔与轴头间隙过大，车轮高速旋转时容易产生偏心振动；若配合过紧，则会造成装配困难，并在热膨胀后出现拆卸卡滞。围绕中心孔的螺栓孔分布圆在后续细化中需要根据车型PCD参数确定，孔位数量、节圆直径和锥面座形式必须与轮毂螺母匹配，不能仅凭辐条造型随意布置。

　　材质设定为铸铁，适合用于结构验证、工艺展示或重载低速场景分析。铸铁的阻尼特性较好，轮辐在受到路面冲击时能够吸收部分振动，但相对于常见铝合金锻造或铸造轮辋，其质量更大，旋转惯量也更高。建模和选型时需要关注簧下质量变化：轮辋质量增加会影响悬架响应，加速时需要更大扭矩带动轮端转动，制动时也会增加制动系统负担。因此，该结构若用于真实车辆，应结合轮速、载荷、轮胎宽度和制动能力进行校核；若用于展示或教学，则可以更完整地保留复杂星形辐条外形。

　　外形边界方面，轮辋直径确定为200mm，设计时还需要明确轮辋宽度、偏距和法兰安装面位置。轮辋宽度决定轮胎可安装范围，过窄会使轮胎侧壁被过度夹持，过宽则可能导致胎圈支撑不足。偏距影响轮辋中心面与轮毂安装面的相对位置，进一步决定轮胎在翼子板内的横向位置。偏距过小，轮辋向外移动，可能干涉翼子板和轮眉；偏距过大，轮辋向内移动，则可能碰到减振器、转向节或制动卡钳。对于这类多辐条、尖角延伸到轮缘附近的造型，还需检查辐条背面与卡钳外圆之间的间隙，尤其在转向极限和悬架跳动工况下不能发生摩擦。

　　建模思路上，回转筒身适合通过旋转特征建立基础轮廓，再对胎圈座、轮缘和槽底进行截面控制；星形轮辐可先绘制单根辐条的空间轮廓，利用圆周阵列形成完整布局，随后在辐条与筒身交接处增加过渡圆角，减少应力集中。尖角造型虽然外观锐利，但在真实铸件中应避免壁厚突变，否则冷却收缩时容易产生缩松或裂纹。轮辐厚度、筋条高度和根部圆角需要协同设置，使金属液能够顺畅充填，并在凝固过程中保持顺序补缩。

　　在工程应用中，该轮辋模型可用于轮端干涉检查、轮胎匹配讨论、改装方案演示以及铸造结构分析。使用时可围绕中心孔配合、螺栓孔分布、轮辋宽度、偏距、卡钳间隙和胎圈座轮廓继续细化，使外观造型与装配边界、受力路径和制造工艺保持一致。
