重型圆柱压缩金属弹簧三维结构

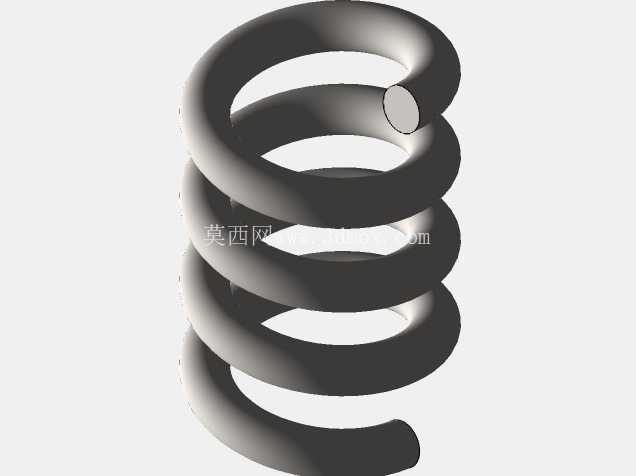

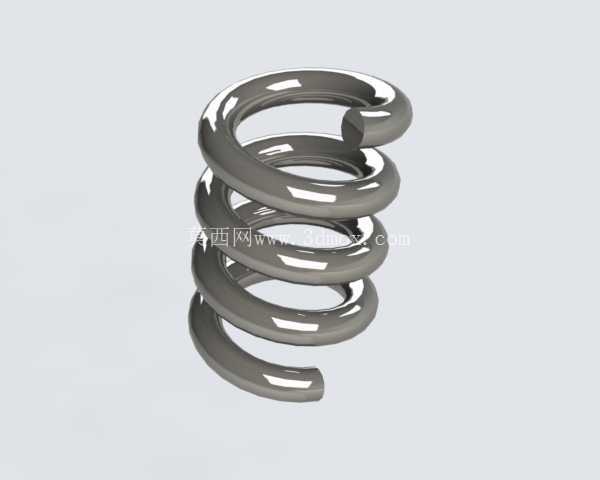

　　圆柱螺旋压缩弹簧是机械传动、支承缓冲和载荷补偿系统中最常见的弹性元件之一，这类零件虽然结构不复杂，但在整机中的作用往往直接影响运动平稳性、限位可靠性以及冲击载荷下的部件寿命。图中模型表现的是一种大线径、少圈数、两端磨平并收口的金属压缩弹簧，弹簧丝截面为圆形，整体呈竖直螺旋形态，表面按金属抛光或镀铬效果处理，能够清晰反映簧圈之间的间隙、端部过渡以及受载时的空间关系。

　　从实际使用场景看，这类弹簧常布置在阀门启闭机构、模具卸料机构、夹具压紧机构、车辆悬挂辅助支承、工程机械复位装置以及振动设备隔振位置。它的核心任务不是承担静态刚性支撑，而是在规定变形范围内提供近似线性的回复力。当外部载荷沿弹簧轴线作用时，各圈簧丝通过扭转变形吸收能量，载荷撤除后再将储存的弹性势能释放，使相连机构回到初始位置。与橡胶垫或碟形弹片相比，圆柱螺旋弹簧的力—位移关系更容易计算，疲劳寿命和刚度一致性也更便于通过材料、线径、中径和有效圈数进行控制。

　　建模时需要先明确弹簧的几个关键几何边界：簧丝直径决定单圈截面强度，弹簧中径影响螺旋曲率和轴向刚度，有效圈数决定相同载荷下的变形量，端部并圈与磨平结构则关系到安装接触面是否稳定。图中弹簧两端并非简单截断，而是在末圈处做了收束处理，使端部更接近平面支承。这样的结构在装配中可以减少弹簧受压时的偏心滑移，也能降低端圈对配合孔或导向杆的局部刮擦。若用于导杆安装，弹簧内径应与导向杆保留合理间隙；若置于套筒内，则外径与套筒壁之间也要预留侧向变形空间，避免压缩过程中发生卡滞。

　　结构设计思路通常从工况载荷反推。先确定预紧位置的安装高度、最大工作载荷下的压缩高度以及压并高度之间的关系，再校核弹簧刚度是否满足机构需要。线径增大、中径减小都会提高刚度；有效圈数增加则会使弹簧变软，即在相同载荷下产生更大变形。对于承受反复载荷的设备，还需要关注簧丝内侧的应力集中区域，因为螺旋弹簧受压缩时，最大切应力多出现在簧丝截面内侧，端部过渡圈如果处理不顺，也容易成为疲劳裂纹起始位置。因此三维模型中不能只画出视觉上的螺旋体，还应保证端部圈距变化、截面连续性和磨平端面的表达符合加工逻辑。

　　在外形尺寸与安装边界方面，压缩弹簧一般需要标注自由高度、弹簧外径或内径、有效圈数、总圈数、端部形式以及端面磨削要求。设备布局时，最容易被忽视的是压并余量和侧向膨胀。弹簧达到全压缩状态时，各圈并紧后的高度不能侵入其他零件的运动空间；弹簧受载后外径可能因螺旋几何关系产生轻微增大，外围套筒、支架壁或相邻杆件必须留出避让距离。若弹簧工作频率较高，还应考虑其固有频率，避免外部周期载荷引发共振，导致异响、温升甚至早期断裂。

　　从三维表达角度看，该模型适合用于机构运动校核、装配干涉检查、弹性元件选型展示以及维修说明书中的结构示意。螺旋主体需要保持圈距均匀，端部收口段应与中间工作圈平滑衔接，金属材质表现则用于突出圆柱簧丝的高光轮廓和连续曲面。对于结构工程师而言，真正有价值的并不是弹簧外观本身，而是把它放入完整机构后，能否在规定行程内提供稳定回复力，能否在寿命周期内承受循环载荷，以及在最小安装空间内完成预紧、缓冲、复位或减振这些明确功能。
