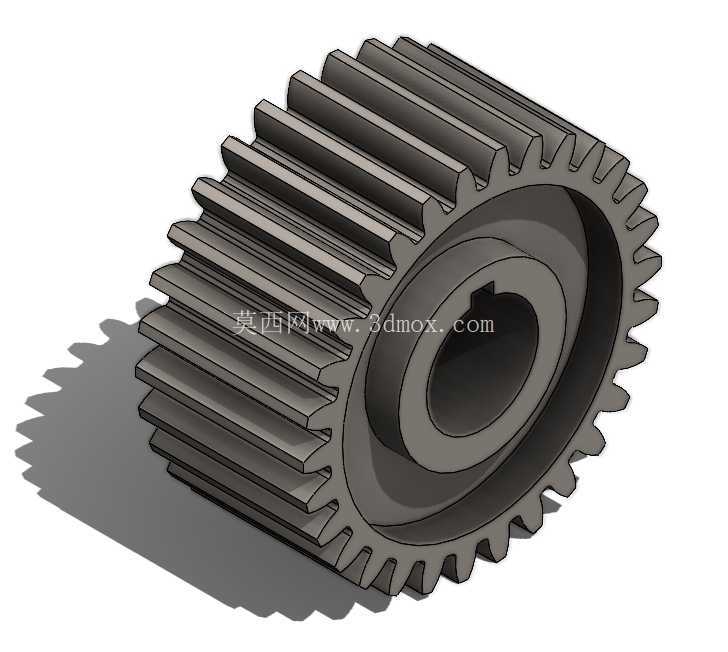

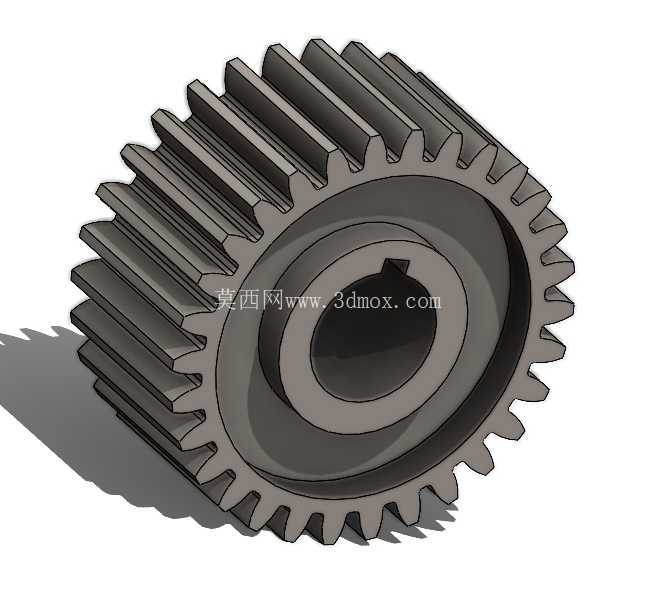

带键槽直齿圆柱齿轮传动件结构设计

　　直齿圆柱齿轮是平行轴动力传递场景里最基础也最常用的传动元件，这款带中心键槽的齿轮结构，在中小型减速箱、机床进给传动链、轻工输送设备、包装机械动力输入端都有大量落地应用。从实际装配逻辑来看，齿轮内孔与传动轴采用过渡配合，孔壁加工的标准平键槽嵌入平键后，可实现轴与齿轮之间的扭矩刚性传递，避免齿轮在交变载荷下出现周向打滑；齿轮端面与轴肩、轴用挡圈或锁紧螺母配合完成轴向定位，整套安装边界清晰，不需要额外设计复杂的轴向锁紧结构，维护拆装时只需拔出配套平键即可完成齿轮更换，现场检修效率较高。

　　从结构设计思路层面拆解，这款齿轮采用整体式实心轮坯结构，轮缘、轮辐、轮毂三段过渡平滑，没有设置减重孔，这种设计取向优先适配中等载荷、转速区间平稳的传动工况：实心轮坯的刚性远高于辐板式薄齿轮，在启停冲击、短时过载的工况下，轮齿根部的弯曲变形量更小，啮合接触印痕能保持在齿宽中部，不会因为轮体挠曲出现齿端偏载、局部点蚀过早出现的问题。齿宽尺寸选取遵循常规直齿轮设计规范，齿宽略大于配对小齿轮的齿宽，既可以补偿装配时的轴向窜动误差，也能避免因轴系热伸长导致啮合齿面接触长度不足。轮毂部分的轴向厚度大于轮缘齿宽，内孔配合段的长度足够，可保证齿轮与轴的配合接触面压分布均匀，不会出现轮毂局部应力集中、配合面压溃的问题。

　　轮齿部分采用标准渐开线直齿齿形，齿顶圆、齿根圆过渡圆角处理规整，齿根位置保留了足够的圆角半径，可大幅降低齿根弯曲应力集中系数，在反复啮合受载时延缓疲劳裂纹的萌生。齿轮两端面的齿端做了微小倒角处理，既可以去除加工毛刺，也能在装配入箱时避免刮伤箱体内壁、油封唇口，同时在啮合初期能引导润滑油顺利进入齿面接触区，降低干摩擦启动的磨损风险。中心内孔的键槽尺寸符合普通平键的国家标准，键槽两侧面的配合精度可满足扭矩传递要求，键槽底部与孔壁的过渡处无尖锐棱角，避免热处理或加载时在该位置产生应力开裂。

　　在实际选型匹配过程中，这类齿轮通常用于平行轴减速单元的中间级或输出级，配对齿轮的模数、压力角、齿厚偏差必须保持一致，中心距公差需要控制在设计允许范围内，才能保证齿侧间隙处于合理区间：侧隙过小会出现运转卡滞、热胀咬死，侧隙过大则会导致换向冲击、传动精度下降。建模过程中齿形的渐开线轮廓生成、齿根圆角过渡、阵列轮齿的周向等分精度都直接影响后续数控加工或3D打印样件的啮合效果，轮坯各同轴特征——外齿顶圆、中心内孔、轮毂外圆——必须保证严格同轴，否则运转时会出现径向跳动超差，引发振动、噪声偏大，加速轴承磨损。

　　从安装边界来看，齿轮装入轴系后，轮毂两端需要预留足够的轴向间隙，和相邻轴承、挡套之间保留0.5到1毫米的窜动余量，避免轴系受热伸长后齿轮被轴向顶死；箱体内壁与齿轮齿顶圆之间要保留足够的润滑油回流空间，齿顶圆与箱壁的间隙通常不小于模数的3到5倍，防止运转时搅油阻力过大、油温异常升高。这类实心直齿轮结构简单、加工工艺性好，既可以采用棒料直接滚齿加工，也可以通过精锻成型后再做齿面精加工，成本可控、互换性强，是常规机械传动系统里可靠性经过长期验证的基础零件。
