Vibtec型工业气动振动器结构设计

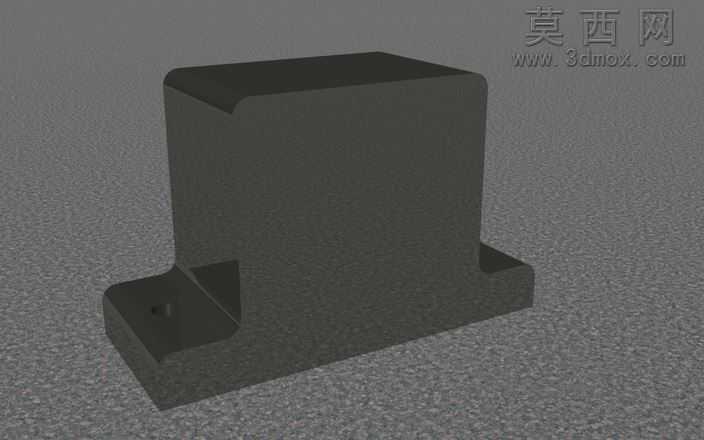

本作品为Vibtec系列气动振动器的三维结构设计，建模阶段采用参数化特征建模思路，先完成主体基座的轮廓草绘，通过拉伸、倒圆角等基础特征构建出一体化的L型主体结构，主体上部为方正的动力腔壳体，下部延伸出带安装孔的固定底座，底座与动力腔之间设置加强筋结构提升整体刚性，避免振动工况下出现结构应力集中问题。建模过程中严格遵循气动振动器的实际尺寸比例，对安装孔的位置、底座的贴合面、壳体的壁厚都做了精准的参数约束，保证模型可直接用于后续的装配验证与工程图导出。材质渲染阶段，为模型赋予了哑光深灰铸铁材质，还原工业气动元件的真实金属质感，对安装孔的内孔面、底座的安装贴合面做了细微的粗糙度区分，贴合面设置为稍高的光洁度效果，壳体外表面保留铸造件的细微颗粒质感，渲染时采用柔和的漫反射光照，清晰呈现模型的轮廓转折与结构细节，无过度曝光或阴影遮挡关键结构的问题。结构设计上，该气动振动器采用一体式壳体结构，减少了拼接缝隙带来的漏气隐患，下部底座的两个安装孔可通过螺栓直接固定在料仓、输送槽等需要振动激励的设备表面，上部方正的动力腔内部预留了气动活塞的运动空间，压缩空气通入后可驱动内部活塞往复运动产生高频振动力，整体结构紧凑无冗余设计，外形无尖锐棱角，倒圆角处理既符合铸造工艺要求，也能避免安装使用过程中的磕碰损伤。设计过程中充分考虑了气动元件的工况特性，壳体壁厚设置均匀，避免厚薄不均导致的铸造缺陷，加强筋的位置与尺寸经过结构受力验证，可承受高频振动下的交变载荷，安装孔的沉头设计可让螺栓安装后不突出底座表面，保证安装贴合的平整度，整体模型结构完整，特征清晰，可用于气动振动相关的教学演示、设备选型参考以及非标自动化设备的配套结构设计使用。
