摆线式液压马达三维结构设计模型

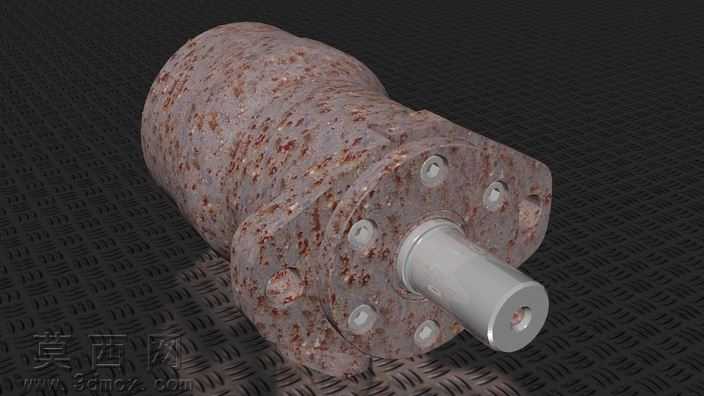

本模型为摆线式液压马达的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全尺寸结构还原，严格遵循液压马达的实际装配逻辑与工程尺寸规范，对马达的各个组成部件进行了独立建模与装配约束设置。模型完整还原了摆线液压马达的核心结构：包含带安装法兰的端盖部件、内置摆线针轮啮合副的定子转子组件、输出轴部件、壳体容腔以及分布在端盖上的紧固连接螺栓，所有部件的配合公差均参照液压元件的行业设计标准进行参数设定，确保装配关系符合实际生产中的装配要求。材质与渲染阶段，针对马达不同部件的实际材质属性进行了精细化的材质编辑：壳体与端盖部分采用铸钢材质，模拟出铸钢件长期使用后表面形成的带锈迹氧化层质感，还原了工业液压元件实际使用后的外观特征；输出轴采用调质合金钢材质，表现出金属机加工后的光滑金属光泽与精密加工的表面质感；紧固螺栓采用标准镀锌紧固件材质，还原了标准件的外观特征。渲染环节采用工业产品常用的暗调花纹钢板作为展示背景，通过三点布光方案突出马达的结构轮廓与材质细节，调整光线的反射与折射参数，让金属材质的反光、锈迹的凹凸质感都得到真实呈现，清晰展现马达的外部结构特征与安装接口形态。设计思路上，本模型以摆线液压马达的实际工作原理为核心，重点还原了其端面法兰安装结构、轴伸输出结构以及进出油口的布局特征，建模过程中对摆线啮合副的齿形轮廓进行了精准绘制，确保内部传动结构的几何准确性，既可以作为液压传动教学的演示模型，也能够为液压系统的集成设计提供可视化的参考依据，帮助设计人员直观理解摆线液压马达的外部安装尺寸与结构形态，支撑液压系统的布局设计与元件选型工作。
