这套立式开口型光轴支撑座主要面向小行程直线导向机构,常见于桌面级输送滑台、教学实验平台、轻型推料装置、3D打印运动轴以及各类需要沿圆柱光轴做往复移动的非标设备。它的核心作用不是承受大载荷,而是为8mm光滑导向轴提供稳定的径向约束和安装基准,让运动部件在限定轨迹内保持较低的摩擦阻力与重复定位偏差。

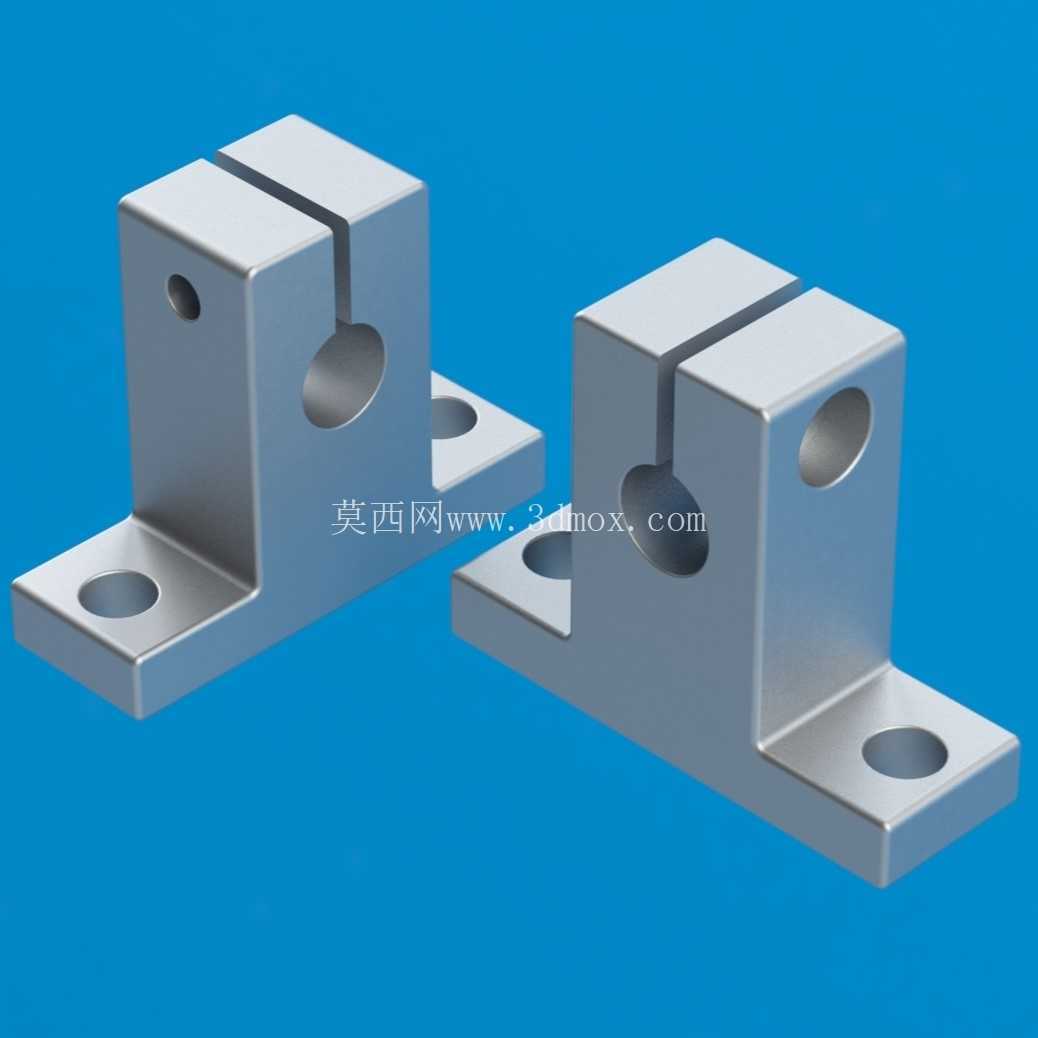

从结构上看,座体采用立式L形布置,底部为带两个长圆安装孔的法兰底板,上部为容纳直线轴承或直接夹持光轴的方块本体。底板孔位采用腰形孔而非圆孔,这一细节在现场装配时很实用:支撑座沿光轴轴向的位置可以小幅调整,补偿机架加工误差、孔距偏差以及多座同轴度校正的需要。上部夹持区开设纵向开口缝,侧面配置锁紧螺钉孔,螺钉收紧时开口产生弹性变形,抱紧内孔中的轴承或光轴;松开时又能快速调整轴的高度、方向或拆卸维护。这种开口夹紧方式避免了过盈压装带来的拆卸困难,也减少了轴承外圈被刚性顶伤的风险。
内孔按8mm光轴配套,适配SK8UU系列直线轴承使用时,轴承装入立式座孔后,钢珠循环轨道与光轴表面形成滚动摩擦,适合高频、低阻力的直线运动。若项目载荷较轻、速度较低,也可将座体作为光轴固定支撑使用,通过开口夹紧直接约束轴段。需要注意的是,这类支撑座更适合侧向力和倾覆力矩较小的场合;当滑台悬伸较长、偏载较大时,应成对布置支撑座,并尽量缩短两支座之间的无效跨距,以提高轴系刚性。

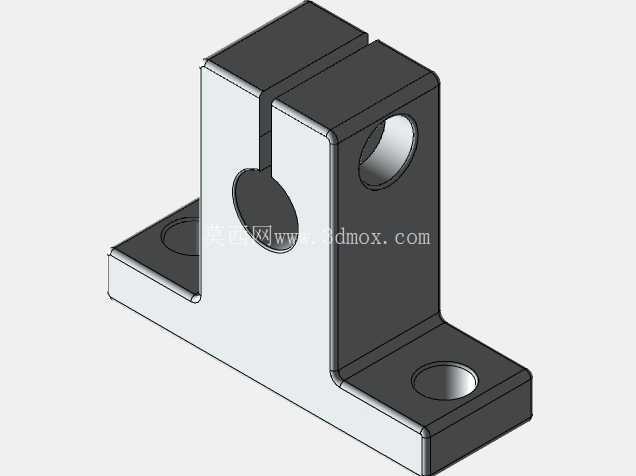

建模时首先要抓住底板与立块的基准关系:底板底面为安装贴合面,立块后侧面与底面保持垂直,内孔轴线则平行于底板安装面并具备确定中心高。中心高是选型中的关键边界尺寸,它决定了光轴中心到设备安装板面的距离,也直接影响滑台、连接板和执行件的空间布置。内孔直径、开口缝宽度、夹紧螺钉孔位置以及底板安装孔间距需要形成一致的装配逻辑,不能只按外观拉伸实体。
外形细节上,座体棱角多采用倒角或小圆角过渡,既符合金属件加工习惯,也能减少热处理或挤压成型时的应力集中。底板上的沉孔或通孔区域要保证螺钉头沉入后不干涉运动部件,上部侧面的螺纹孔应与开口缝贯通,使锁紧力能够有效传递到夹持区域。端面圆孔用于观察轴承装配位置或作为工艺孔,建模时应保证孔轴线与主内孔垂直,避免出现视觉上同轴却无法装配的问题。
实际设备布置中,这类轴座通常与圆柱光轴、直线轴承、滑块连接板、限位块和驱动元件配合使用。单根光轴两端各设置一个支撑座,可形成基础导向;若需要抵抗扭转,往往采用双根平行光轴,并在四个角点配置支撑座,使滑台运动更平稳。安装时先固定一侧支座,再穿入光轴和运动滑块,随后微调另一侧支座的同轴位置,手动推动滑块确认无卡滞、无明显松紧变化后,再完全锁紧底板螺钉和上部夹紧螺钉。
设计思路上,该件强调标准化、易加工和易装配。方块式本体提供足够的夹持面积,L形底板提高与机架面的接触稳定性,开口结构则把复杂的轴承固定转化为简单可靠的螺钉夹紧。对于三维建模人员来说,绘制时应重点还原内孔、开口槽、底板腰孔、侧面螺纹孔和中心高之间的尺寸关系;对于结构选型人员来说,则需结合光轴直径、行程长度、滑台载荷、运动速度和安装空间判断支座数量与布置方式,而不能仅凭外观大小选用。
