精密手动台虎钳夹持工装结构设计

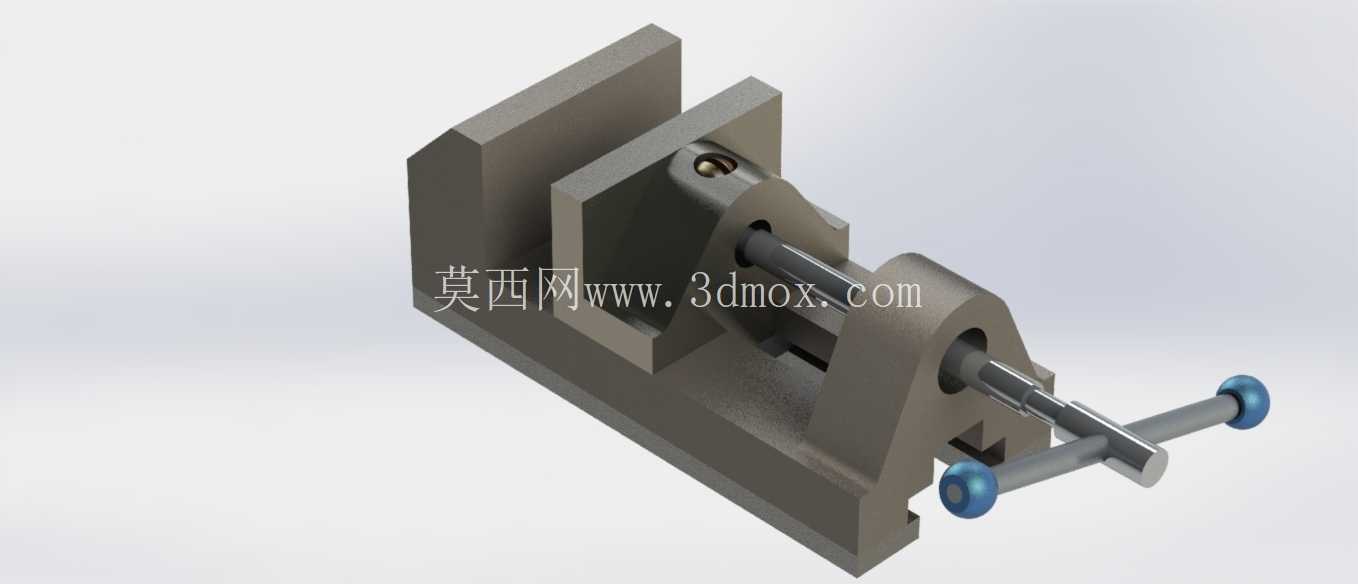

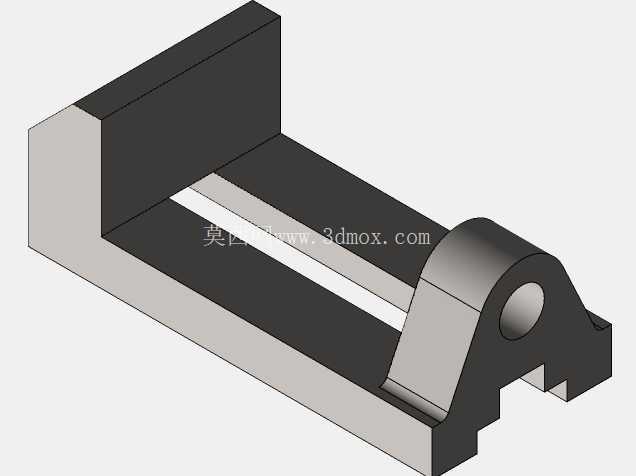

　　这套手动台虎钳结构面向小型零件精密装夹场景设计，整体采用固定式钳身搭配滑动活动钳口的经典布局，在钳工修配、小型工件铣削钻孔、试样打磨、装配对位等工位中承担工件定位与刚性夹持作用。钳身主体为一体化铸造后机加工的槽型基座，基座底面为完整平直安装面，可通过螺栓直接固定在钳工工作台、钻床工作台或者小型加工工位台面上，安装孔位沿基座长度方向对称布置，适配常规工作台T型槽间距，安装后整体重心落在基座支撑范围内，夹紧作业时不会出现倾覆翘动。

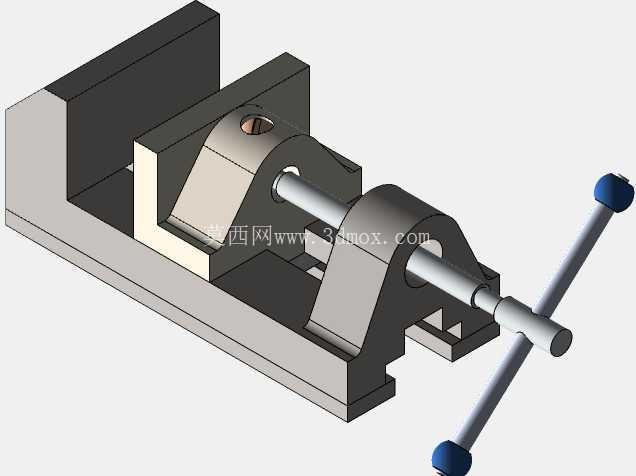

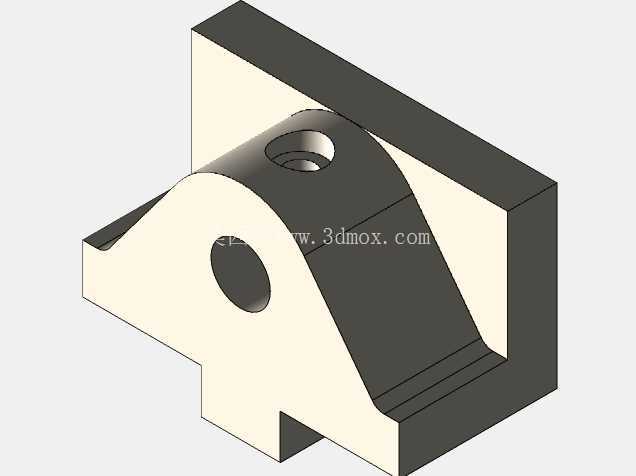

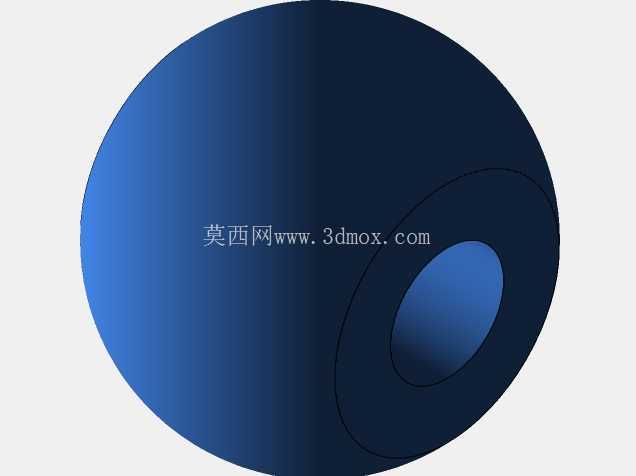

　　从夹持功能逻辑来看，固定钳口与基座左端立壁整合为一体，活动钳口嵌套在基座中部的导向滑槽内，滑槽两侧为精加工导向面，间隙控制在小间隙滑动配合区间，活动钳口沿滑槽做直线往复运动，全程无径向偏摆，保证两钳口夹持面平行度。驱动部分采用梯形丝杠传动，丝杠穿过活动钳口中部的传动螺母，末端通过限位轴肩与右端支撑座铰接，支撑座固定在基座右端，丝杠外伸端加装横向转动手柄，手柄两端套有防滑握套，操作人员转动手柄即可带动丝杠旋转，将旋转运动转化为活动钳口的直线进给，梯形丝杠具备自锁特性，夹持到位后即便撤去手柄外力，钳口也不会自行松脱，夹紧力可稳定保持。

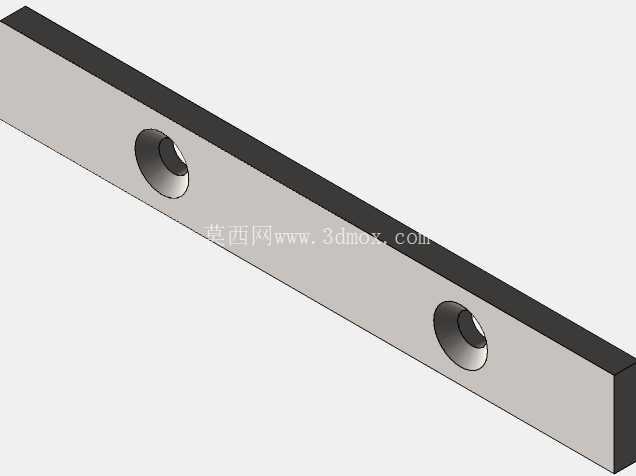

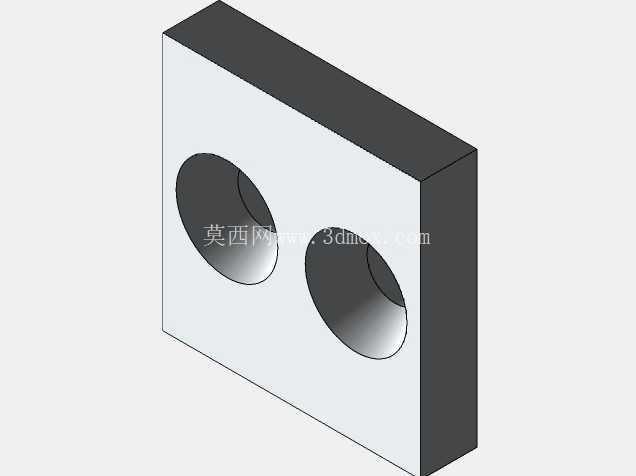

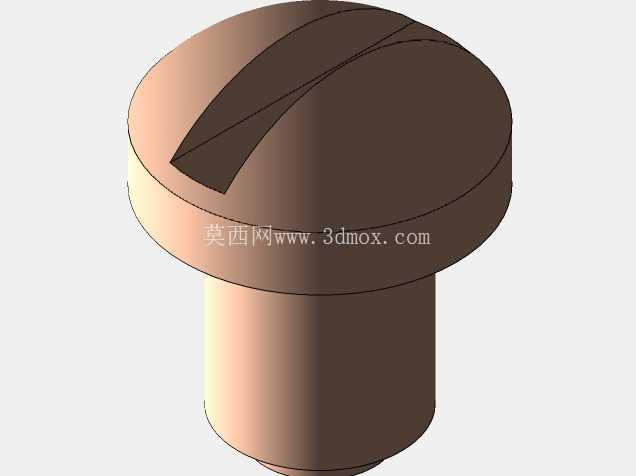

　　钳口夹持面设计有细密防滑齿纹，加持硬质金属工件时可避免工件受力打滑，针对软质工件或者已加工面，也可在钳口面加装铜质或者铝质防护衬垫，防止夹伤工件表面。钳口张开行程覆盖常规小型工件的夹持尺寸范围，既可以夹持方块形毛坯料，也可通过搭配V型钳口附件夹持圆轴类零件，完成轴件的钻孔、端面修磨等工序。

　　结构设计阶段优先考量了受力传递路径：夹紧作业产生的反向作用力依次通过活动钳口、丝杠、右端支撑座传递到钳身基座，最终分散到工作台安装面，所有受力截面都做了加厚处理，钳身转角位置设置加强筋，规避长期受力出现的形变开裂问题。导向滑槽的长度预留了足够的支撑跨度，活动钳口伸出到最大夹持位置时，其与滑槽的配合长度仍占自身总长度的三分之二以上，避免悬臂状态下钳口低头歪斜。丝杠与支撑座的配合位置设置了耐磨衬套，长期频繁转动磨损后仅需更换衬套即可恢复装配精度，降低维护成本。

　　外形整体为长条形布局，长度方向沿钳口进给方向延伸，宽度方向与钳口宽度匹配，整体高度控制在工作台作业的舒适操作区间，手柄转动半径不会超出基座侧面过多，工位周边布置其他工具时不会产生运动干涉。基座底部的安装边界做了下沉式台阶设计，安装时基座底面完全贴实工作台面，连接螺栓沉入沉孔内部，上表面无凸起结构，工件摆放、工具临时放置都不会被螺栓磕碰。

　　实际工位使用中，这款台虎钳既可以 standalone 作为钳工工位的核心装夹工具，也可以集成到自动化上下料的小型工作站中，配合气动改造件替换手动手柄即可实现自动夹紧，适配多品种小批量零件的柔性加工需求。整体结构没有冗余复杂部件，所有零件拆分后均可独立完成机加工，装配流程简单，日常维护仅需定期向导向滑槽、丝杠螺纹面加注润滑脂，即可保证长期滑动顺畅、无卡滞，在维修车间、教学实训工位、小型五金加工坊都有很高的适配性。
