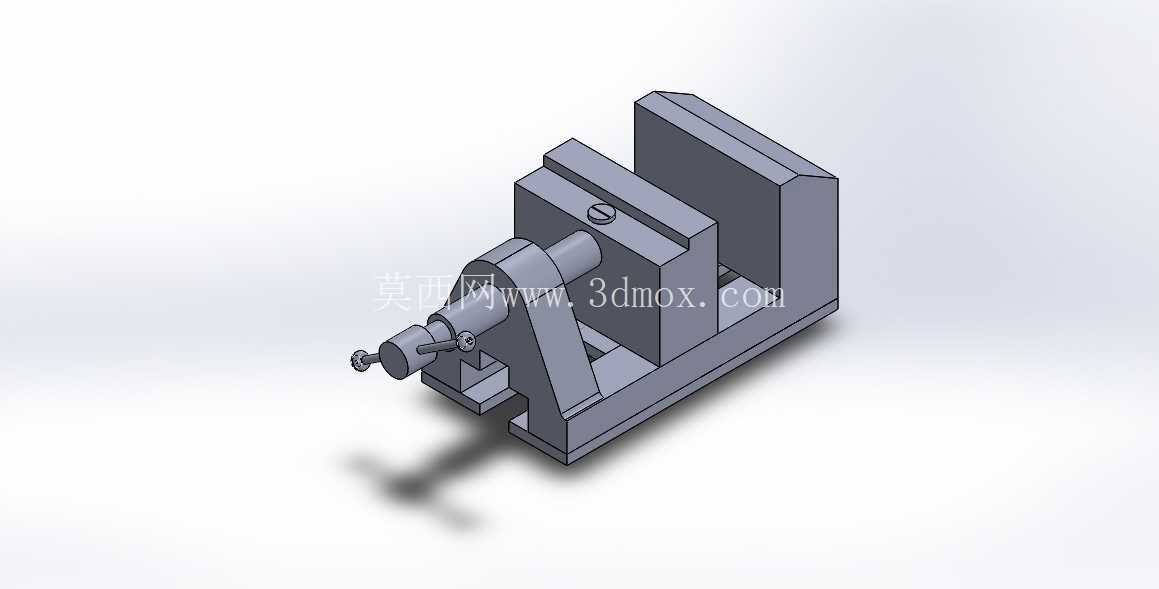

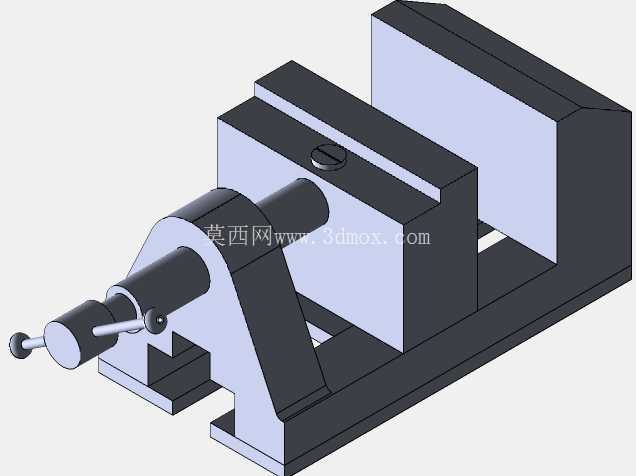

这套台式螺杆手动平口虎钳属于钳工实训、小件机加工和装配工位中最常见的夹持工装,整体采用固定钳身、活动钳身、底座、丝杠、钳口板和锁紧件组合而成。模型把钳体的厚重立壁、底部安装面、侧向加强肋以及前端丝杠伸出段都完整表达出来,能够直接用于工装结构校核、工位布置演示和夹持原理说明。
从实际用途看,这类虎钳主要承担矩形坯料、条料、小型轴套和待修配件的定位夹紧。钳工划线、钻孔、攻丝、去毛刺时,工件需要保持稳定,不能随施力方向窜动;平口钳通过两副平行钳口形成可靠约束,使操作者可以腾出双手使用手电钻、丝锥、锉刀或划线工具。在小型铣床、钻床辅助工位上,它也常作为临时装夹单元,配合压板或螺栓固定在工作台上,完成轻切削、倒角和孔加工。
结构设计的重点在于夹紧力传递路径。旋转前端手轮后,丝杠带动活动钳身沿固定方向移动,钳口闭合时,载荷从钳口板传到活动钳身,再经丝杠和螺母座传回固定钳身,最终由底座与工作台连接面承担反力。固定钳身后部设置较高立壁,可以提高抗倾覆能力;底部加宽并带肋板,使夹紧时整机不易翘动。活动钳身与固定钳身之间采用导向贴合面,保证移动过程中钳口平行度,减少工件被夹斜的风险。
钳口部分是工装使用频率最高的区域。模型中钳口板与钳身分离设计,符合实际设备的可更换思路:长期使用后钳口面会磨损、压痕或打滑,拆下钳口板重新磨削或更换,比整体更换钳体更经济。钳口面上可加工细齿或防滑纹,用于夹持毛坯件;若加工已加工表面,则可换装铜质、铝质或带软衬的护口,避免夹伤成品面。前端丝杠端部的小手轮和销轴结构,也体现了手动工装对操作空间和维护便利性的考虑。
安装边界方面,虎钳底部需要落在平整工作台面上,底座四周应预留螺栓或压板固定位置。布置时不能只看钳体自身轮廓,还要考虑手轮旋转半径、工件伸出长度以及操作者站位。长条形工件夹持时,工件可能向钳口前方或侧方伸出,工位后方应留出钻削、锉削或测量工具的活动空间;若配合钻床使用,虎钳中心线应尽量靠近主轴加工区域,避免悬臂过长导致振动。钳体后方的高立壁会占用一定高度空间,上方安装钻头、夹具或照明灯具时需要核对干涉。
从建模角度看,该模型适合拆分为固定座、活动座、丝杠、手轮、销轴和钳口板等子装配,便于表达装配关系。固定座可采用拉伸加加强肋的方式建立主体,再对安装面、承力面和圆角过渡进行细化;活动座需关注导轨配合面与丝杠安装孔的同轴关系;丝杠部分应体现螺纹段、光杆段和端部限位结构。虽然外观上零件并不复杂,但承力面厚度、肋板位置和钳口高度都会影响刚性,建模时不能只追求外形相似,还要保留真实工装的壁厚和装配间隙。
在选型和应用时,钳口宽度、最大开口量和钳口高度是三个关键边界。钳口宽度决定可稳定夹持的工件尺寸,开口量限制坯料规格,钳口高度则影响工件夹持深度。对于薄件,夹持面过浅会在钻削力作用下抬起;对于高件,若夹持位置低于重心太多,容易产生倾覆力矩。因此实际使用中常配合平行垫铁、V形块或角度垫铁,使工件支承面与钳口受力面匹配。
整体来看,这副手动平口虎钳结构成熟、维护简单、适用场景广,既可以作为机加工工位的基础夹具,也可以用于装配维修和教学演示。三维模型完整呈现了钳体、丝杠和手轮的空间关系,对理解手动夹紧机构、校核工作台布局以及开展工装二次设计都具有直接参考价值。
