精密螺杆式手动台虎钳夹紧工装

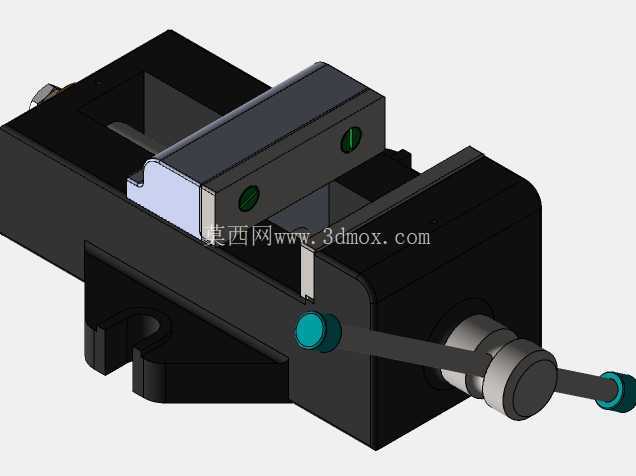

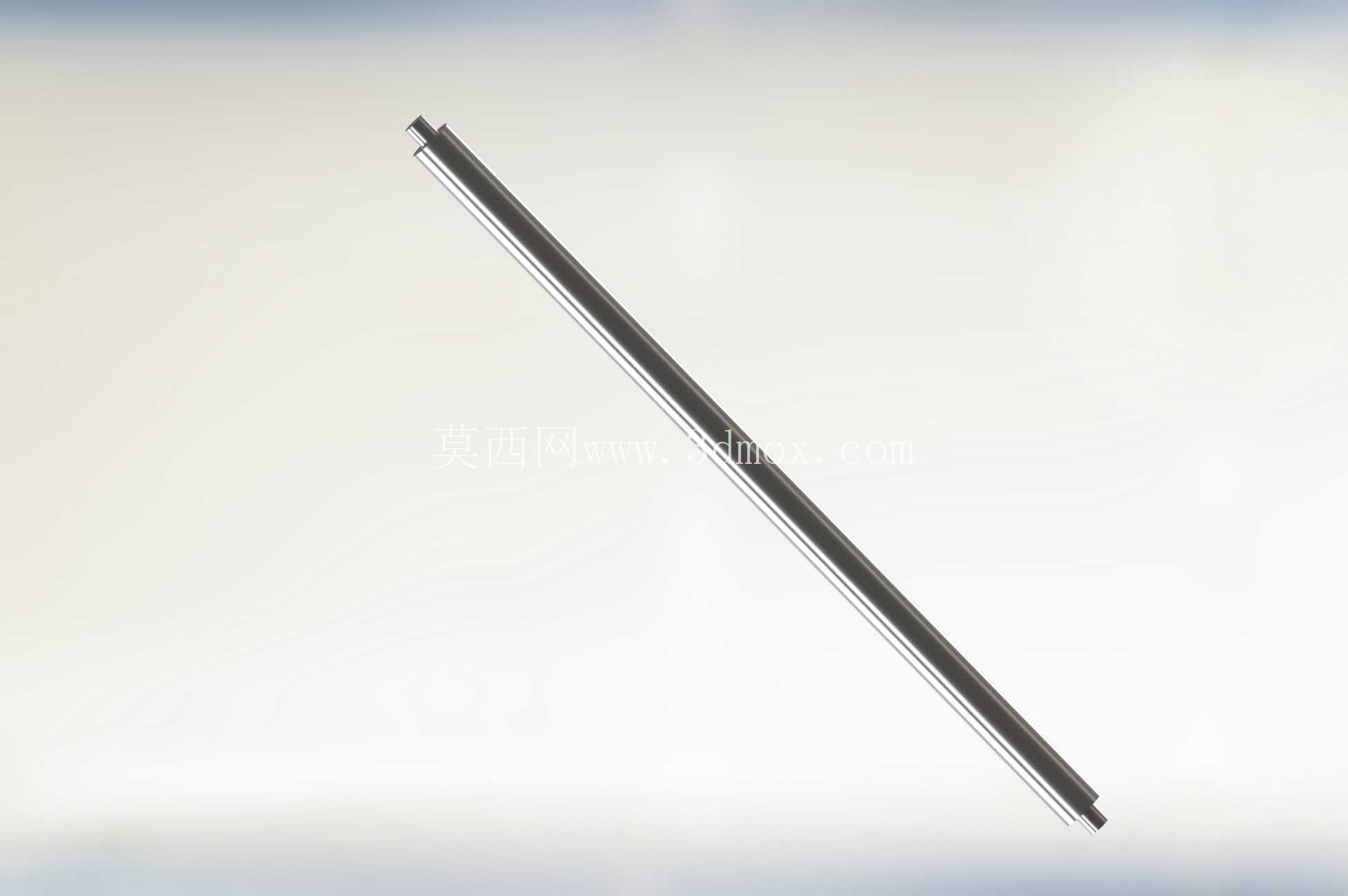

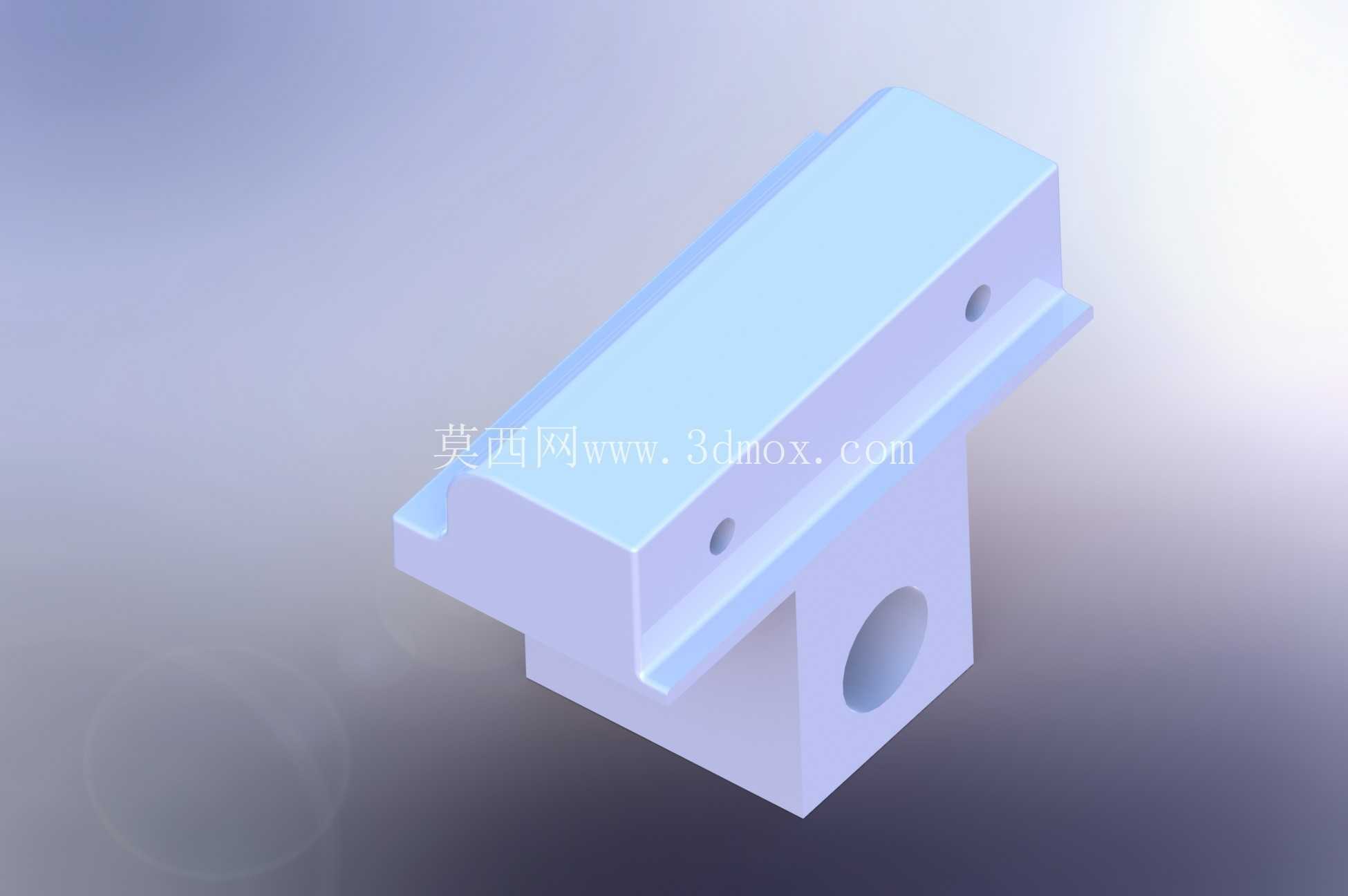

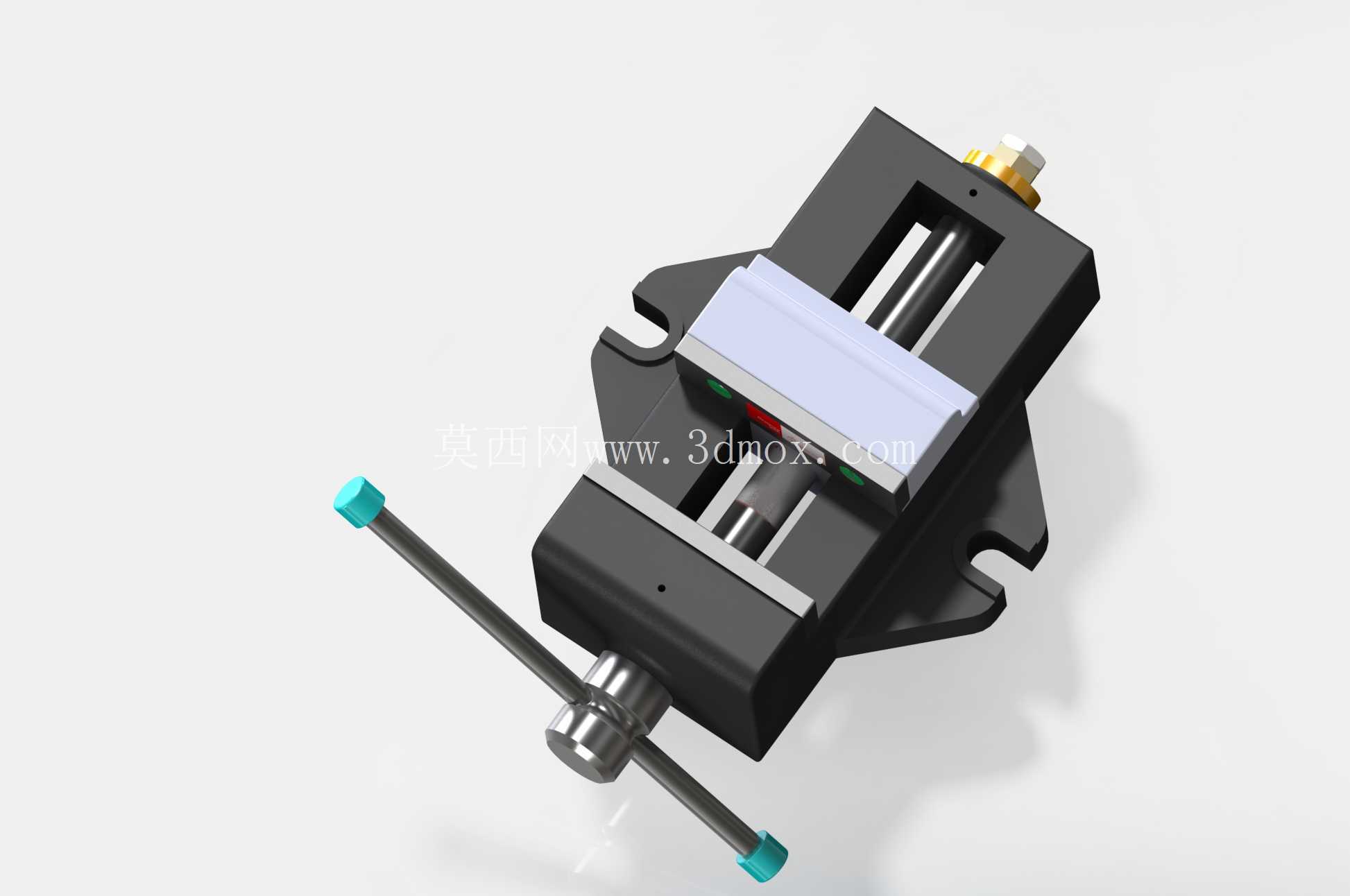

　　在常规金工实训、小型零件铣削定位、线切割工件装夹以及台式钻床的钻孔工序里，手动台虎钳是工位上使用频率极高的基础工装，这套夹紧装置的结构完全围绕中小尺寸工件的刚性夹持需求展开，没有冗余的复杂联动机构，依靠成熟的丝杠传动逻辑实现钳口的平稳开合。从整体布局来看，固定钳身与活动钳身采用对称式导向配合，两根平行光轴贯穿活动钳体作为导向支撑，相比单导轨导向的简易台钳，双导柱结构能够在钳口承受偏载夹紧力时，避免活动钳身出现俯仰偏摆，保证活动钳口和固定钳口在全行程范围内保持平行，不会出现夹料时工件上端被挤翘、下端虚夹的问题。

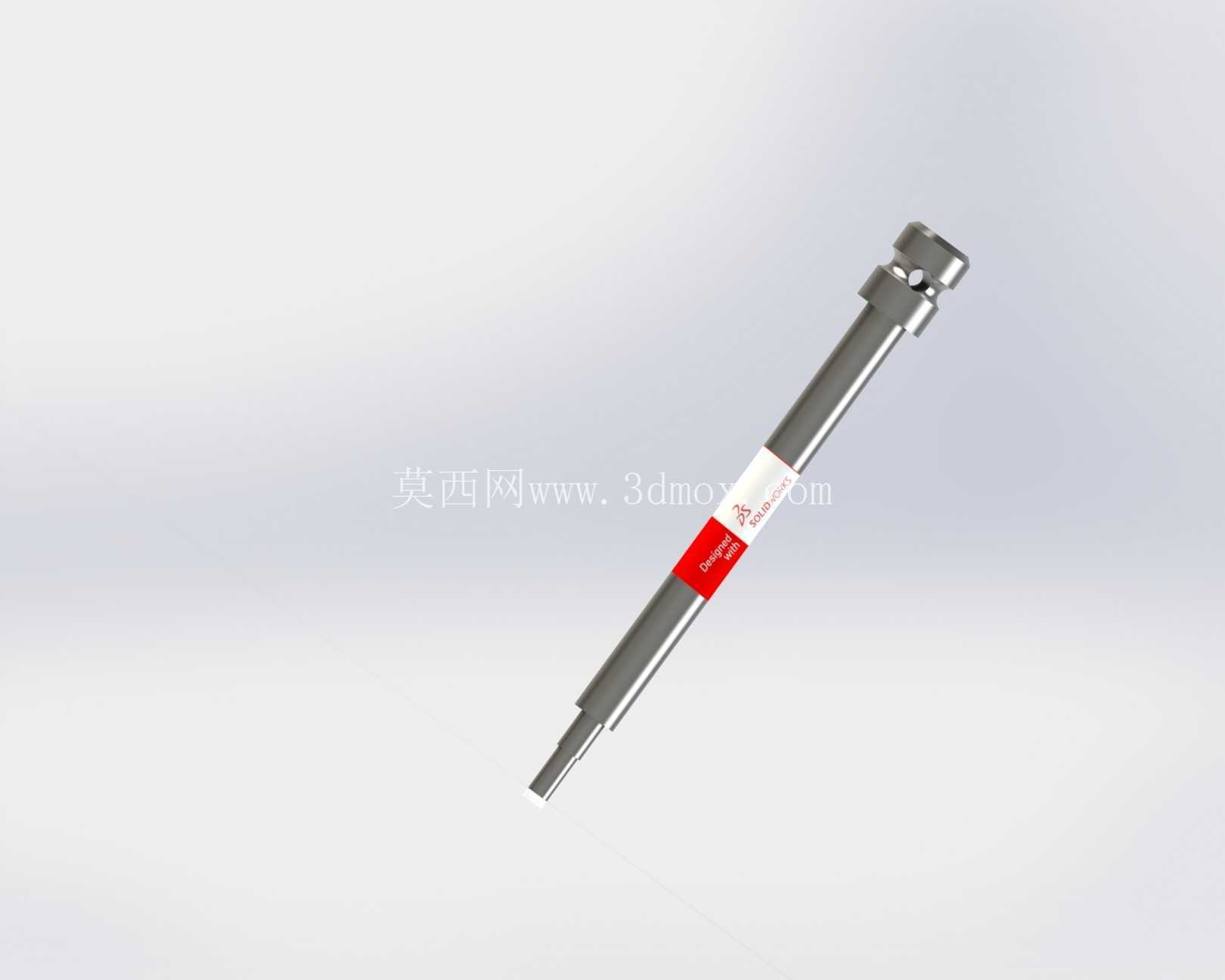

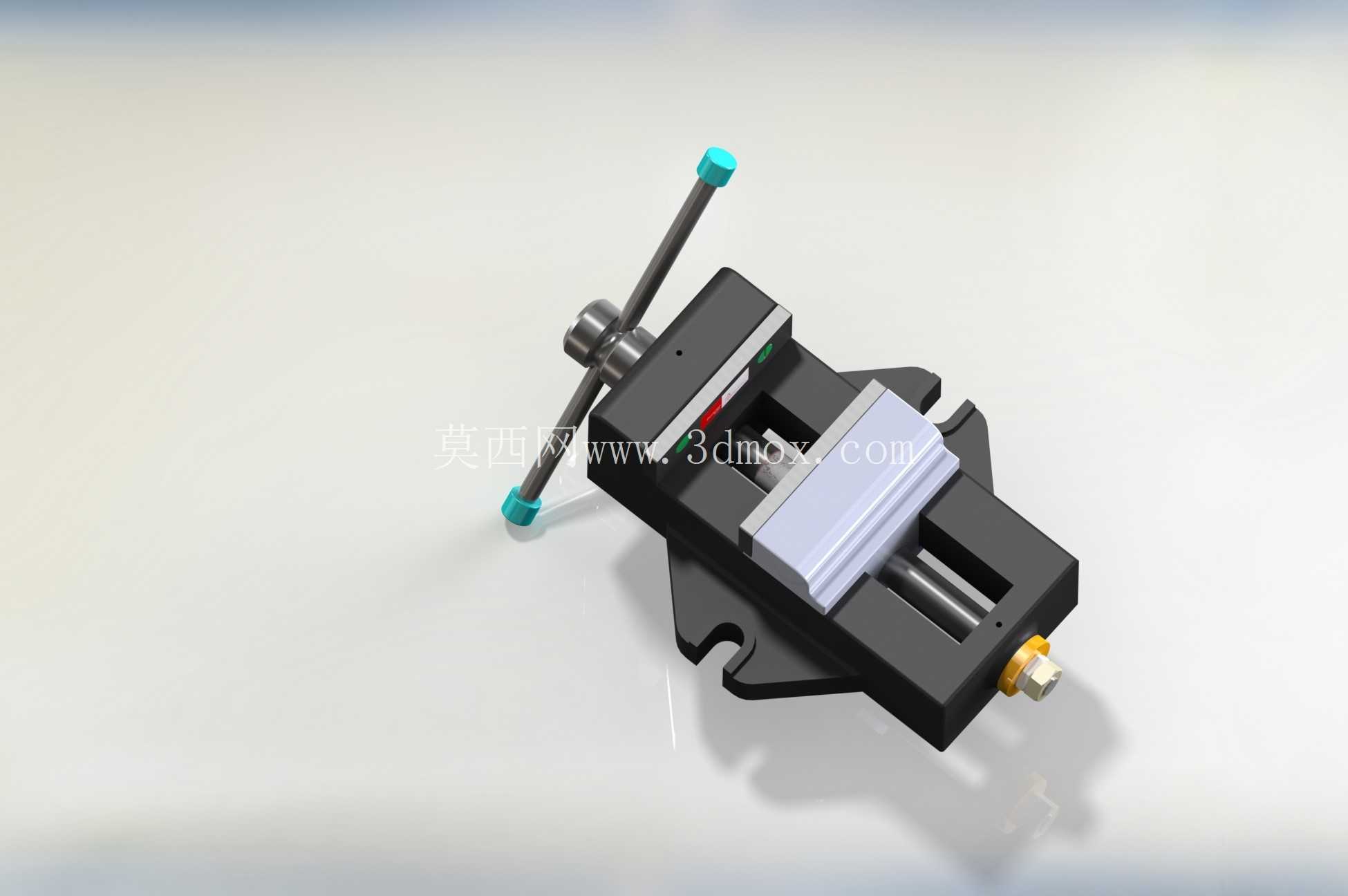

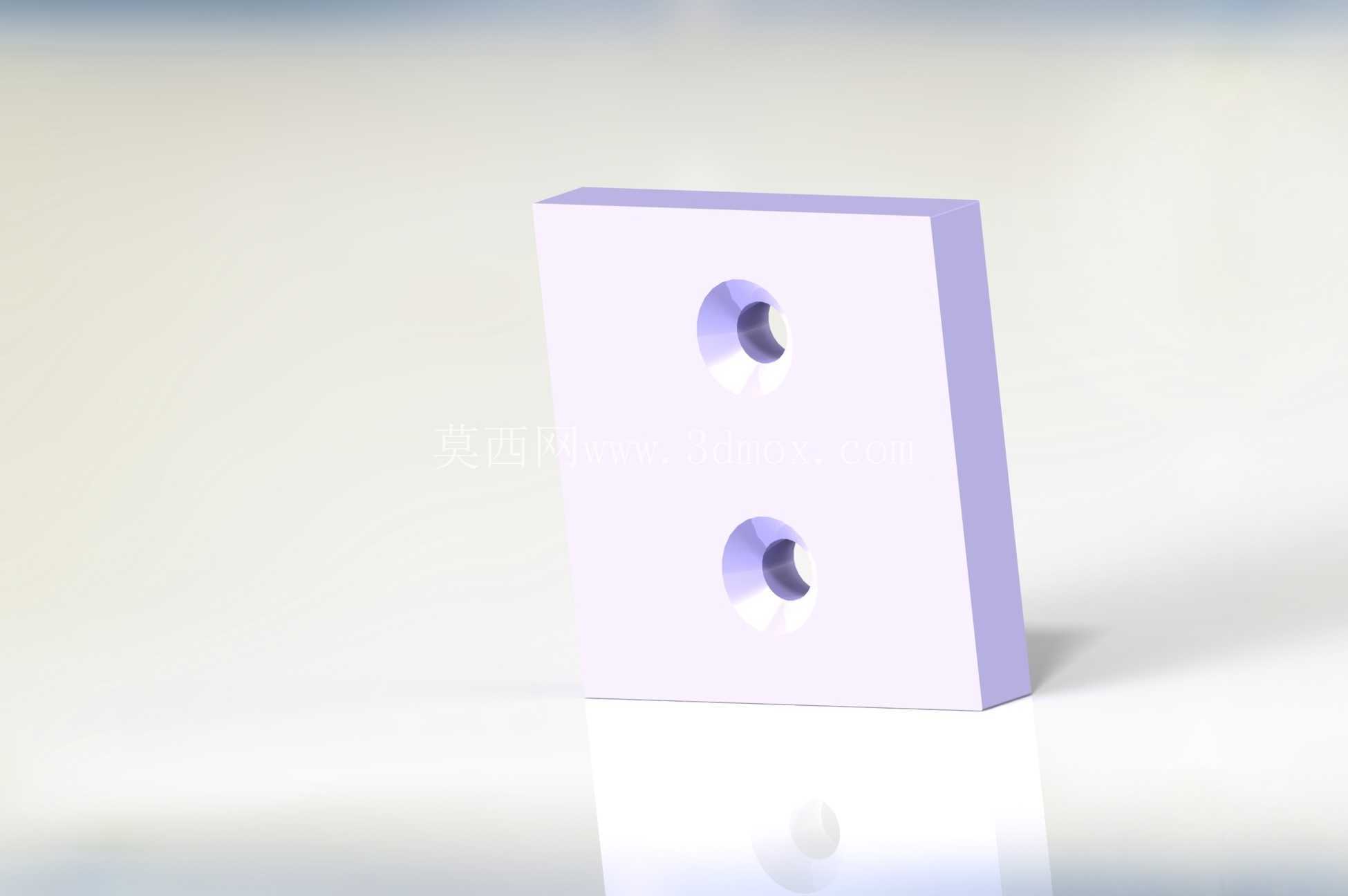

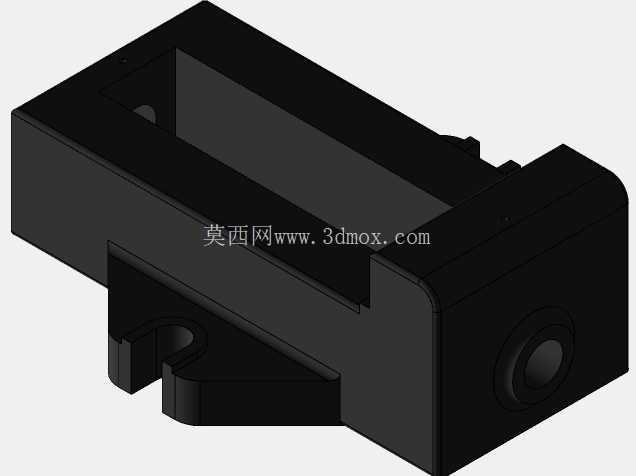

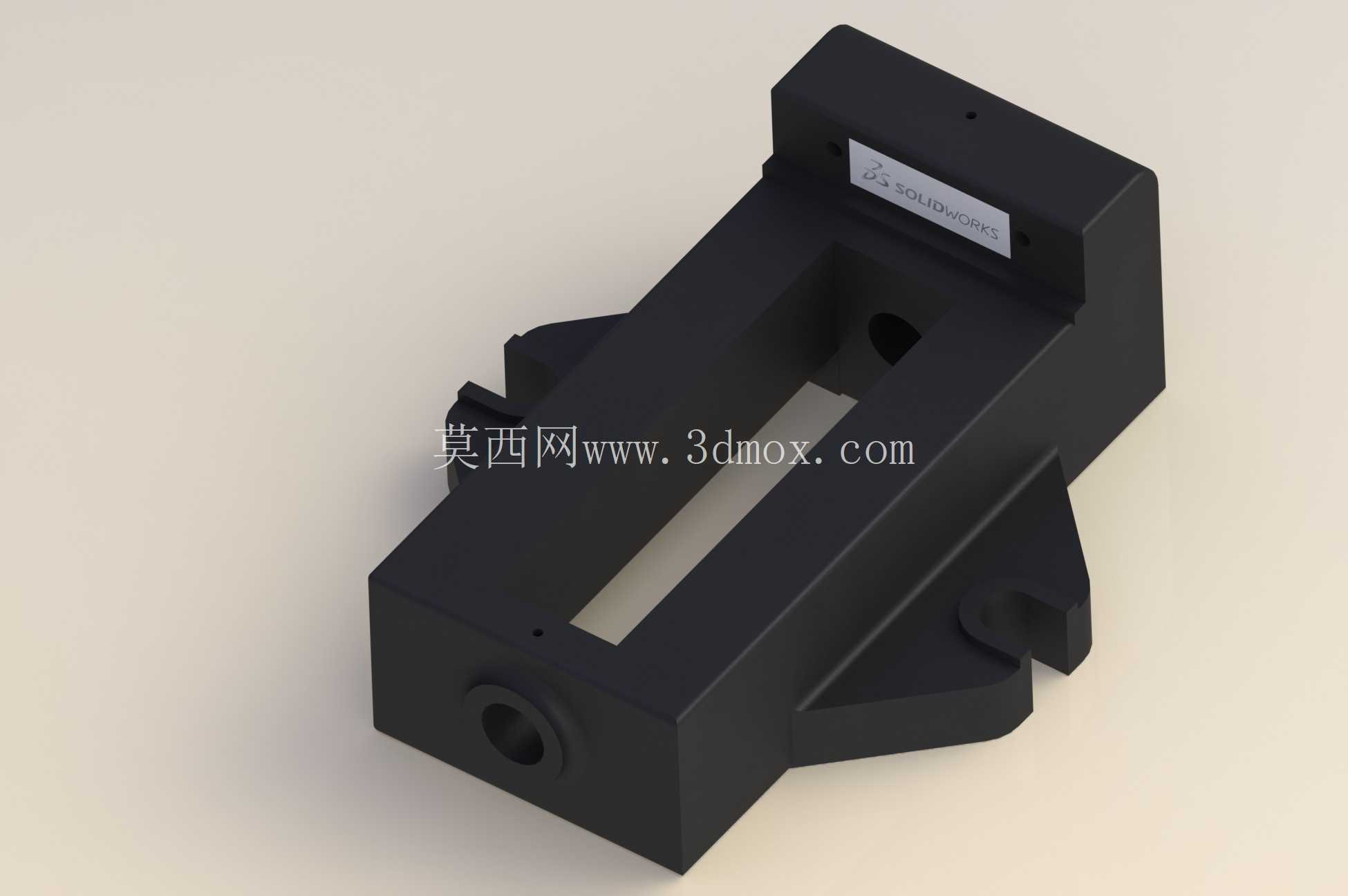

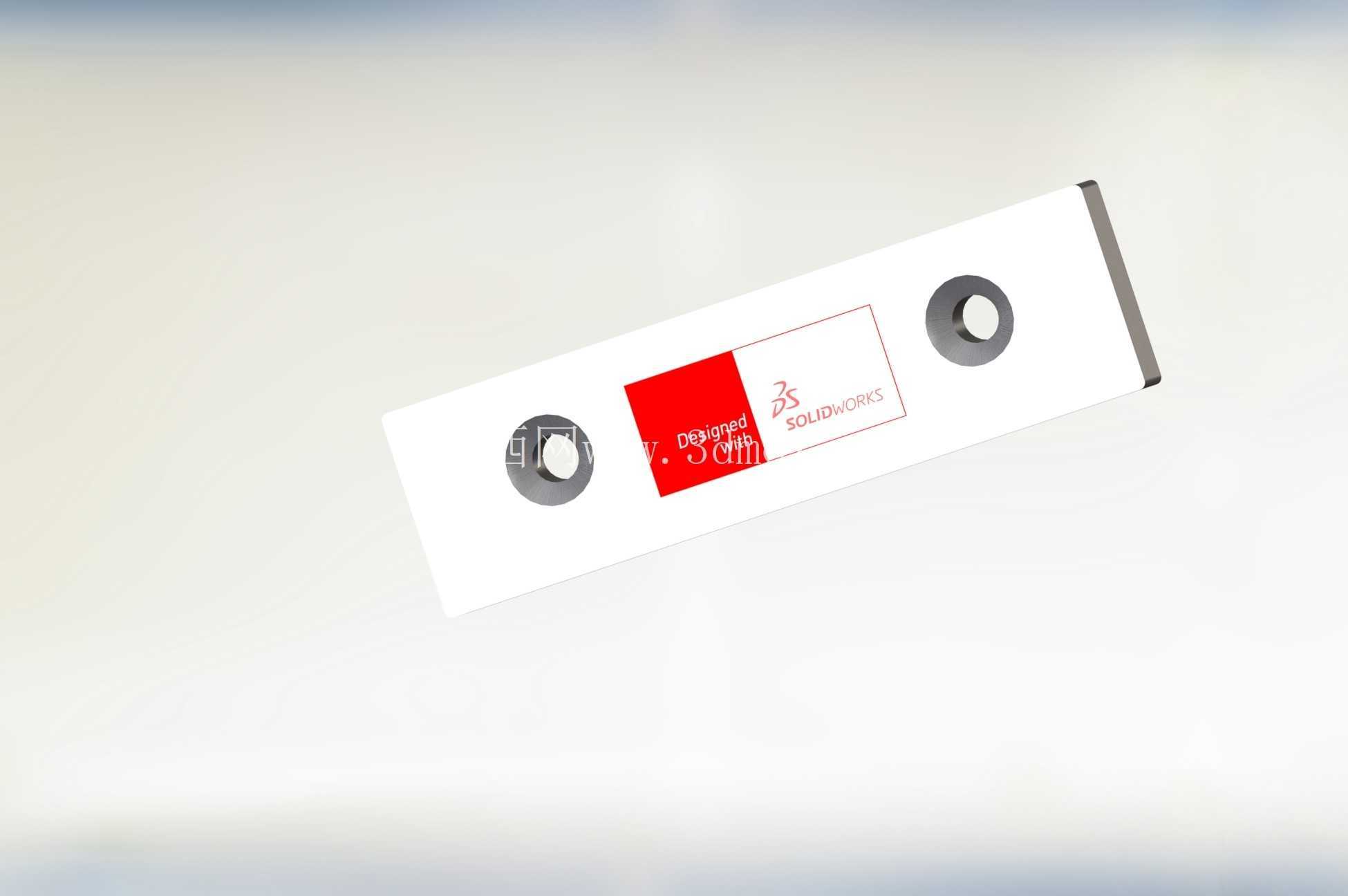

　　钳体底座两侧预留了带安装孔的固定耳，实际部署时可以直接通过螺栓穿过耳孔，将整台虎钳锁紧在机床工作台、钳工实训台或者工装托板的T型槽面上，底座的轮廓边界做了下沉式让位，安装后钳体底面和工作台面完全贴合，夹紧过程中不会出现整机翘动。驱动部分采用梯形丝杠配合端部旋转手柄，手柄两端套有防滑握套，操作人员施加径向力转动手柄时，丝杠将旋转运动转化为活动钳身的直线进给，梯形螺纹的自锁特性可以在夹紧力达到要求后，即便撤去手柄上的外力，钳口也不会自行松脱，针对钻削、轻铣场景下的振动工况，这种自锁特性可以持续维持夹持预紧力，避免工件在加工过程中出现移位。钳口工作面设计为可更换式结构，平直的钳口夹板通过紧固件固定在钳身安装位，长期使用后若钳口出现压痕、磨损或者夹持面打滑，不需要整体更换钳体，仅需拆下夹板更换或者修磨齿面即可，维护成本很低。针对不同的加工场景，这套虎钳的夹持行程覆盖了常规小型机械零件的尺寸范围，既可以夹持方形、矩形的坯料，也可以通过搭配辅助V型块，装夹轴类、圆柱类工件完成径向钻孔、端面铣削作业。

　　设计过程中优先保证了受力路径的短传递：夹紧力从丝杠端部输出，直接作用在活动钳身的中心位置，沿两根导柱的对称轴线方向传递到工件，再传导至固定钳身，最终通过底座的安装接触面把切削载荷分散到工作台，整个传力路径没有薄弱的悬臂结构，钳身主体采用加厚的箱型截面，在丝杠施加较大夹紧扭矩时，钳身的开口变形量被控制在极小范围，不会出现钳口外张导致夹持精度下降的问题。装置顶部还设置了行程限位结构，当活动钳身进给至最大闭合位置时，限位件会阻挡丝杠螺母继续行进，避免操作时过度旋进导致丝杠脱出或者导向轴承受侧向撞击。

　　在自动化单机工位的布局里，这类手动虎钳常作为简易工装载体，配合定位挡块使用，操作人员上下料时仅需反向转动手柄即可快速张开钳口，放入工件后靠紧固定侧定位面，正向旋紧手柄即可完成装夹，整个动作流程耗时短，不需要额外配置液压、气动动力源，完全适配无气源、无液压站的零散加工工位，也适合教学场景下让学员理解丝杠传动、夹紧自锁、导向配合的基础机械原理。从安装边界来看，整台装置的底部安装孔间距适配多数标准小型机床工作台的槽距，手柄旋转的径向空间在钳体侧向预留了足够操作余量，安装后不会和机床的主轴、护罩产生运动干涉，外露的导向轴表面做了光滑处理，活动钳身移动时摩擦阻力均匀，操作手感顺滑，没有卡顿或者爬行的问题。
