膝关节假体力学测试模拟试验台结构

　　这套结构面向人工膝关节植入物的实验室力学验证场景，核心作用是在台架环境下复现人体膝关节日常屈伸动作中的载荷传递规律，为假体材料选型、关节面配合设计、长期磨损趋势预判提供可重复的机械试验载体。临床植入假体在正式投用前，需要在受控环境下完成数十万次往复动作验证，单纯依靠试样级材料试验无法还原关节整体的受力姿态，而真人临床随访周期过长、变量不可控，这类专用模拟台架就成为衔接材料试验与临床应用的关键中间设备。

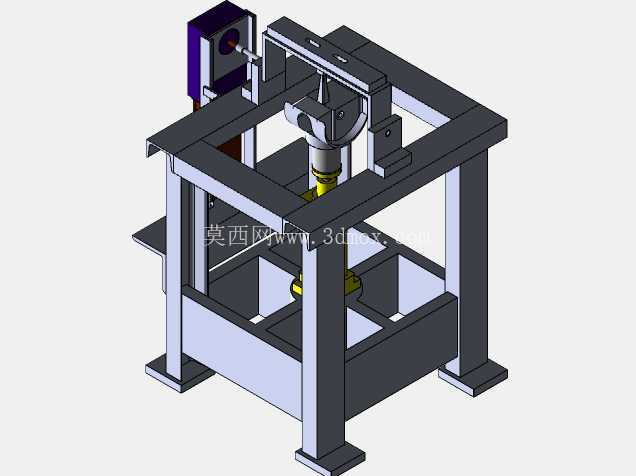

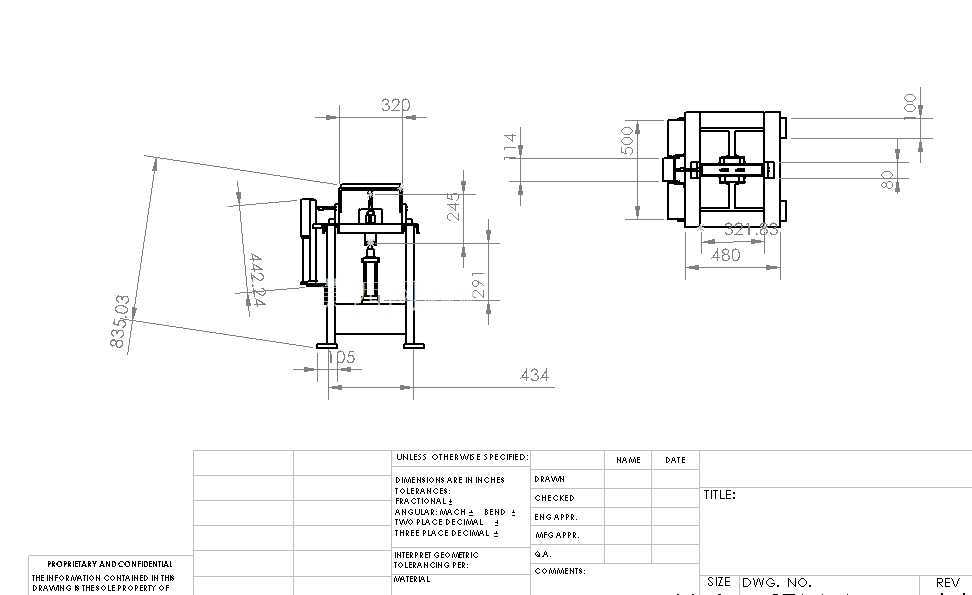

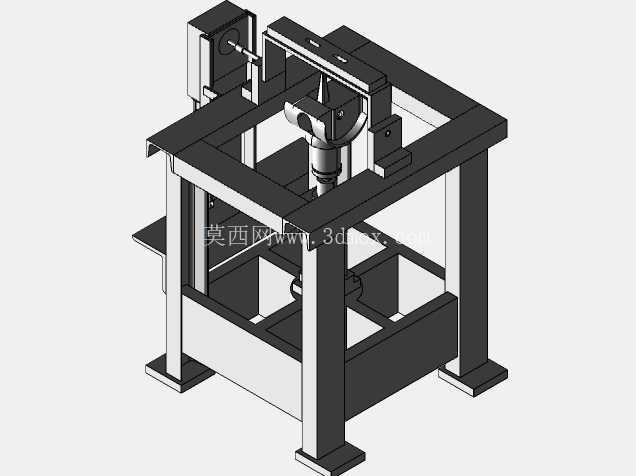

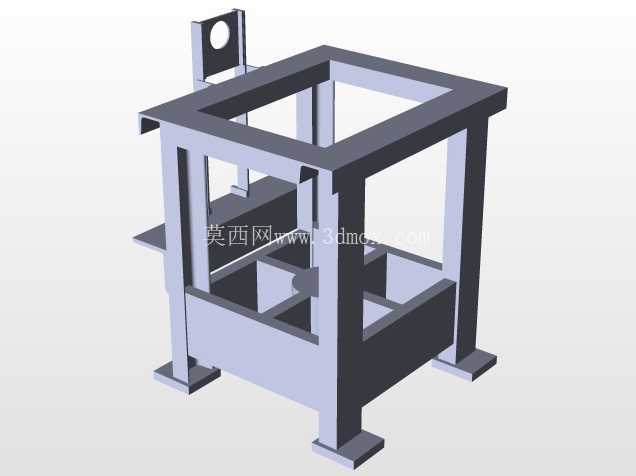

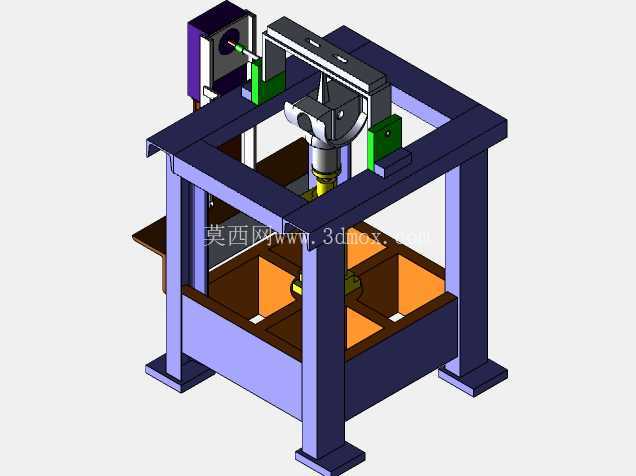

　　从整体布局来看，台架采用立式框架承载思路，底部设置水平支撑底座，两侧立柱向上延伸形成稳定的门式受力架构，整体外轮廓的长宽高边界分别控制在434mm、320mm、835mm量级，侧向投影中上部加载段宽度约480mm，顶部驱动安装区域的高度方向预留尺寸约500mm，框架中部的假体装夹工位距离底座台面高度约291mm，侧向支撑腿的跨距在底部标注为195mm。这类尺寸设定并非随意选取：底座宽度方向留出的余量用于固定在实验室标准隔振工作台面上，立柱内侧的净空要同时容纳股骨侧假体夹具、胫骨侧假体夹具以及配套的力值传感器，顶部预留空间则方便后续加装伺服电动缸或者液压加载作动器，不需要对主框架做二次切割改造。

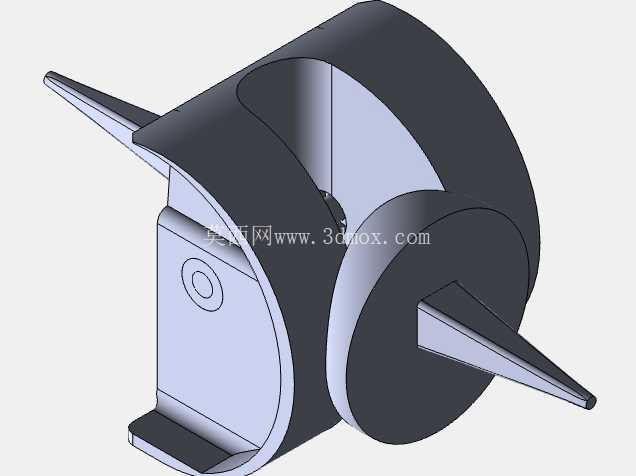

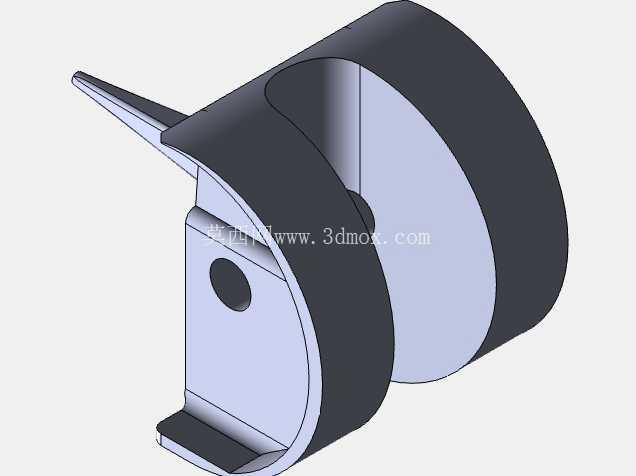

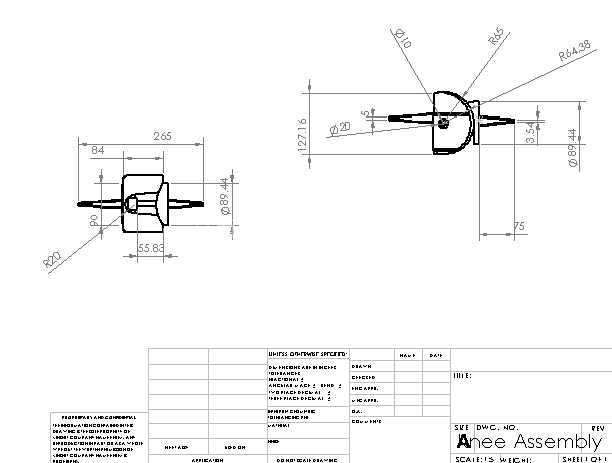

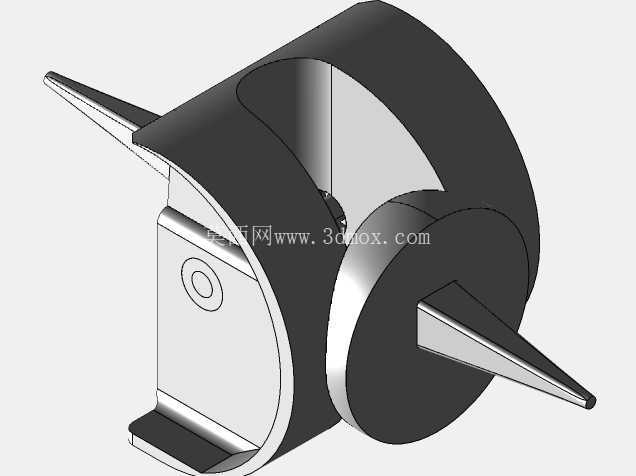

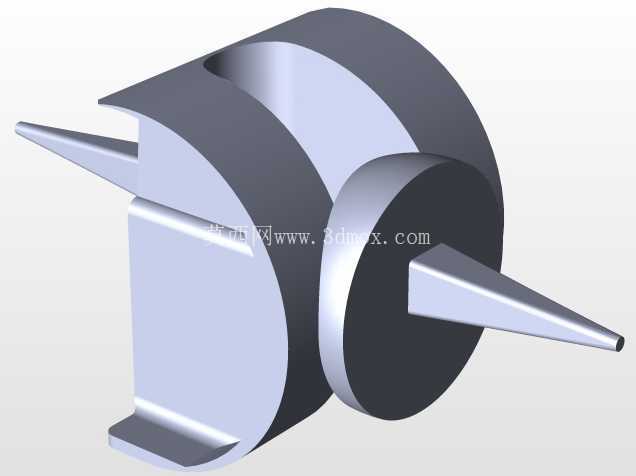

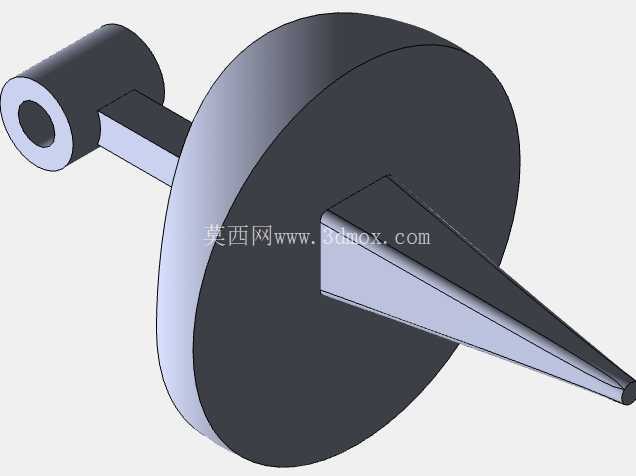

　　设计过程中首先要解决的是运动轨迹匹配问题。人体膝关节并非简单的定轴铰链，屈伸过程中股骨髁会相对胫骨平台产生滚动加滑动的复合位移，因此台架的装夹接口没有做成刚性固定死位，而是在上下夹具之间预留了多自由度微调余量：上部夹具模拟股骨端的安装角度，可沿矢状面调整屈曲初始角，下部夹具承接胫骨平台部件，能够微调水平方向的对中位置，保证假体关节面的接触轨迹和人体生理运动轨迹对齐。框架侧面标注的442mm、245mm、114mm等分段尺寸，分别对应立柱上不同夹具安装孔位的高度区间，装配时可以根据不同规格假体的整体高度调换安装板位置，适配从单髁假体到全膝置换假体的多种试样尺寸。

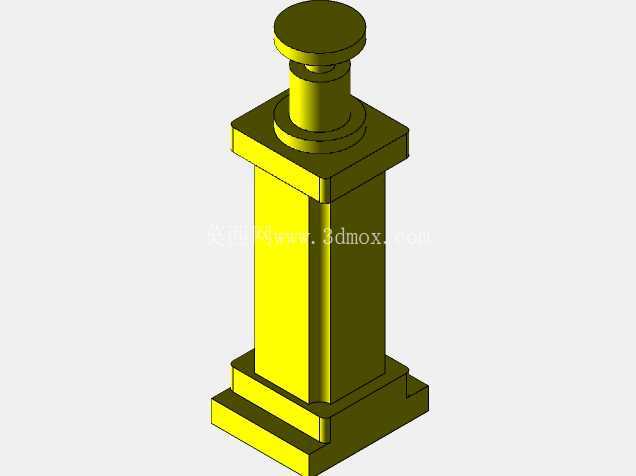

　　载荷传递路径的设计直接决定试验数据的可信度。整体受力从顶部加载端输入，沿上部夹具传导至股骨侧假体，经关节接触面传递到胫骨侧假体，再通过下部夹具下方的测力组件回流到底座框架，整个传力路径尽可能保持同轴，避免额外的倾覆力矩干扰关节面真实受力。框架立柱采用加厚型材焊接后整体去应力处理，前后方向加装斜向加强筋，在百万次级循环加载下不会出现框架共振或者塑性变形——图纸侧向视图标注的90mm、80mm尺寸对应顶部加载梁的截面高度，足够承受数千牛级的垂直压向载荷。

　　台架的动作执行逻辑围绕循环屈伸试验搭建：驱动端带动上部夹具按照设定的角度区间往复摆动，模拟人体从行走支撑相到摆动相的膝关节角度变化，同时垂直方向的加载力随屈曲角度同步调整，还原不同步态下的关节接触力变化。工程调试阶段会先使用标准标定件替换假体试样，确认各方向力值传感器的读数偏差在允许范围内，再装入实际假体开展长周期循环测试，过程中可以定期拆解试样观测关节面磨损量、聚乙烯衬垫的形变情况，对比不同表面处理工艺、不同配合间隙下的假体耐久表现。

　　安装边界方面，底座四周预留的通孔对应实验室常用的T型槽工作台间距，不需要额外制作过渡连接板即可完成固定；框架后侧留出的走线空间用于布置传感器线缆和驱动管路，避免运动过程中线缆反复弯折破损；所有和假体接触的夹具定位面都做了高光加工，保证装夹重复精度，更换不同试样时只需要更换接口处的定制垫块，主框架部分可以长期重复使用。整套结构在满足试验刚度要求的前提下控制了整体体积，既可以单独放置在材料力学实验室开展单工位测试，也可以多台并排布置组成批量试验阵列，同时采集多组假体的磨损数据，大幅缩短植入物验证周期。
