三自由度串并联连杆搬运机械手结构

　　该结构面向轻载平面搬运、上下料以及教学实验中的串并联机构验证场景，整体采用立式回转底座加多组平行四杆的布置方式。末端执行器在臂杆展开、收拢和俯仰变化过程中，依靠连杆约束保持相对基座的姿态关系，适合需要末端平台始终维持水平取向的拾取、移载和点位示教任务。

　　从实际用途看，这类机械手并不追求六轴工业机器人的全空间姿态能力，而是把运动集中在三个可控自由度上：底座承担水平方向的回转定位，臂部通过两组四杆机构完成远近伸缩与高度变化，末端则可根据工艺需求配置吸盘、夹爪或检测探头。由于杆件之间形成封闭传动链，部分关节的角度不需要在远端单独布置驱动，动力可以集中在靠近基座的位置，从而降低外伸臂段的惯量。

　　结构设计上，大臂、小臂和从动连杆均采用板式铰接形式，铰接点通过销轴与轴承座传递载荷。长臂杆件中段开设连续三角形减重孔，在保证截面抗弯刚度的同时削减材料重量；孔边保留连续边框，避免局部应力集中造成杆体失稳。底座为箱式支撑，内部预留伺服电机、减速器、走线空间和紧固件安装面，底部法兰可与工作台、机架或移动小车上的安装板对接。

　　驱动方案以伺服电机作为运动源，电机输出经减速或带轮传动后传递到主动关节。平行四杆的几何关系决定了末端平台在工作区域内的姿态稳定性：当主动臂摆动时，从动杆同步约束连杆角度，使末端安装面不会随臂部折叠而随意翻转。这种构型对轨迹规划较为友好，正运动学可由主动关节角逐级求出末端位置，逆运动学也能在平面几何关系中快速求解，便于在实验平台上完成工作空间绘制、路径插补和抓取节拍验证。

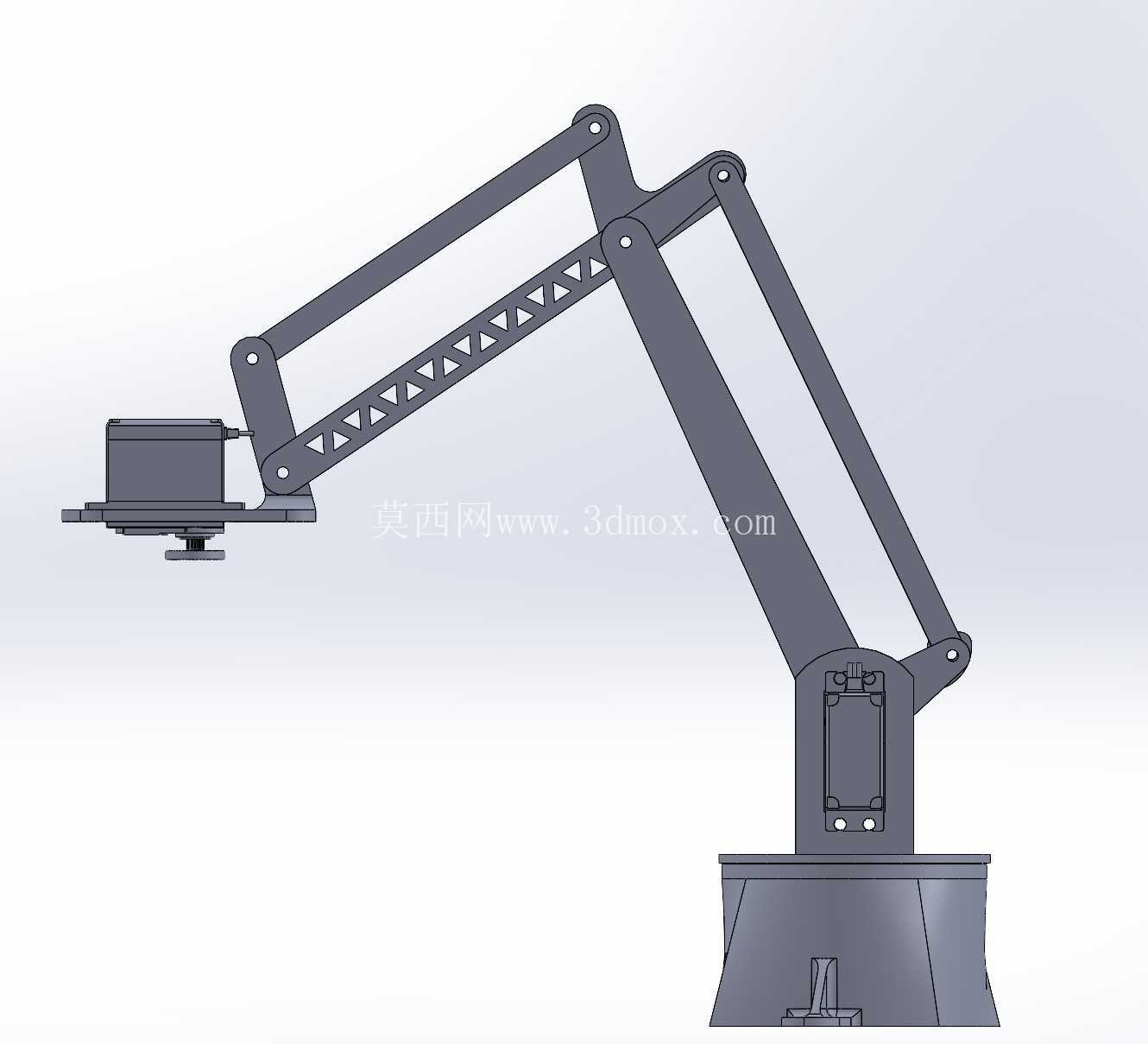

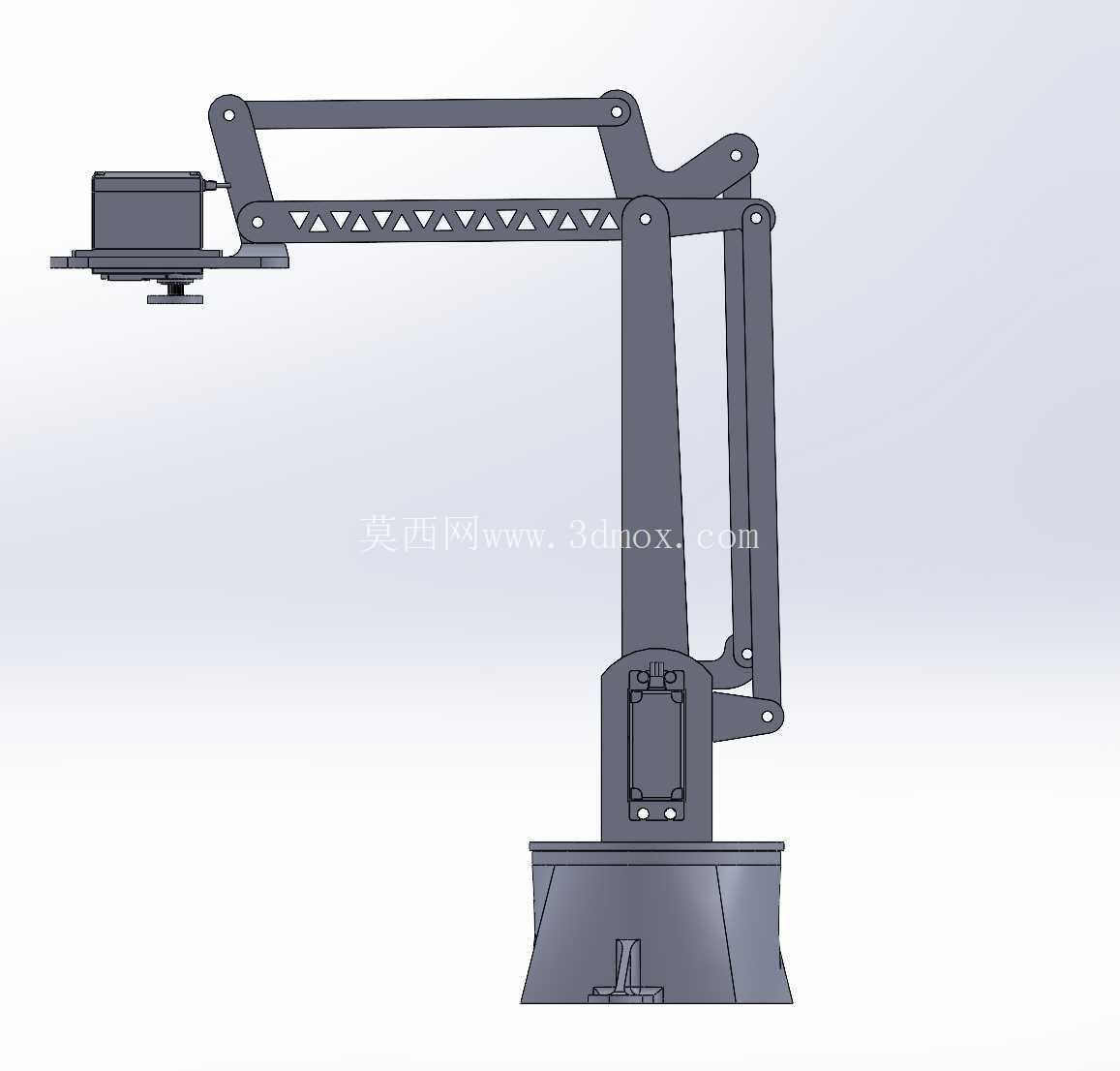

　　外形边界方面，模型呈现明显的高立式长臂特征，底座占地相对紧凑，臂展方向为主要包络尺寸。安装时需要在底座周围预留回转安全半径，侧向应留出连杆摆动和检修空间，高度方向则要确认臂体完全抬起后不与上方防护架、管线或厂房构件干涉。底座连接面应承受倾覆力矩，尤其在臂杆完全伸展、末端携带负载并快速启停时，地脚螺栓和支撑台面需具备足够刚度。

　　关节部位的同轴度是装配重点。各铰接孔应在焊后或加工后统一镗削，保证左右侧板孔位平行；销轴、衬套和挡圈需要形成可靠轴向定位，防止臂杆运行中出现窜动。连杆长度误差会直接改变末端姿态和轨迹精度，因此关键孔距应按名义尺寸严格控制，并在三维设计中保留可调垫片或偏心衬套的补偿余地。

　　走线设计可沿底座、大臂内侧和连杆邻近区域布置拖链或固定线夹，使电机线、编码器线和末端气管随关节弯曲有序运动。末端法兰面应保留标准螺孔与定位止口，方便快速更换夹爪、真空吸盘或视觉支架。整机外围还需设置限位块、零位开关和防护栏，以避免教学调试或连续搬运时臂体越过机械极限。

　　在建模过程中，该结构可用于检验四杆机构的运动连续性、杆件干涉区域和驱动关节布置合理性。通过三维装配体运动仿真，能够观察不同姿态下连杆夹角、末端高度和水平 reach 的变化，也能据此校核销轴受力、电机扭矩和底座稳定性。对自动化设备开发人员而言，这种方案结构直观、零件数量适中，既适合作为轻载搬运单元的概念原型，也适合作为机器人机构学、轨迹规划和伺服控制实验的机械载体。
