这套轮组结构针对竞技机器人的全向移动需求做了针对性优化,核心改动围绕编码器安装适配与电机固定方式展开,整套总成在原有成熟转向模块的基础上调整了局部安装接口,保留原有齿轮传动、回转支撑的成熟布局,同时解决了常规配件装配时需要二次加工电机轴的痛点。
从赛场实际使用场景来看,这类转向驱动模块直接布置在机器人底盘的四个角位,每个模块独立承担行走驱动与原地转向动作,不需要依赖底盘差速就能完成任意方向平移、零半径回转、斜向行进等动作,在FRC赛事的对抗场景里,机器人需要快速完成冲线取料、对位投放、卡位防守等动作,传统差速底盘的转向半径大、对位调整慢,而独立转向轮组可以在狭小的对抗区域内灵活调整位姿,哪怕被对方机器人卡位也能快速横向移出,不会因为转向空间不足丢失任务节奏。

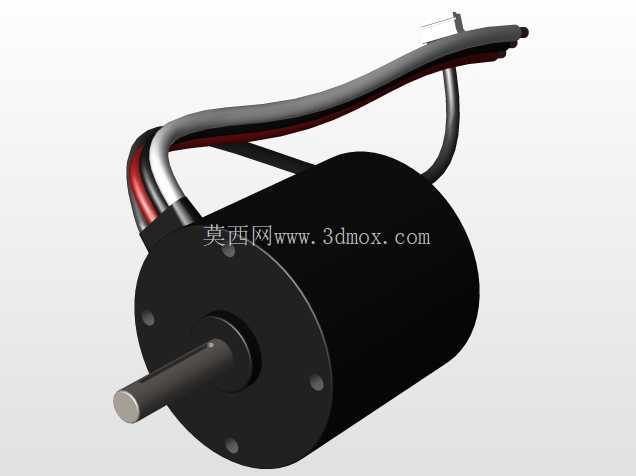

结构上最直观的改动是电机安装垫片的设计,常规配套电机输出轴长度和原厂模块的安装位存在公差,以往装配时要么对电机轴进行车削截短,要么在电机和安装座之间加垫调整,现场加工不仅耗时,还容易因为同轴度偏差导致传动齿轮偏磨。这套改进结构直接把电机垫片做成了和安装座匹配的成型件,垫片预留了对应螺栓过孔,装配时不需要修改电机输出轴,选用更长的螺纹嵌件就能直接把电机锁紧在模块底座上,同轴度由安装面的加工精度保证,装配后齿轮啮合侧隙均匀,长时间高速对抗下也不会出现电机窜动、齿轮打齿的问题。

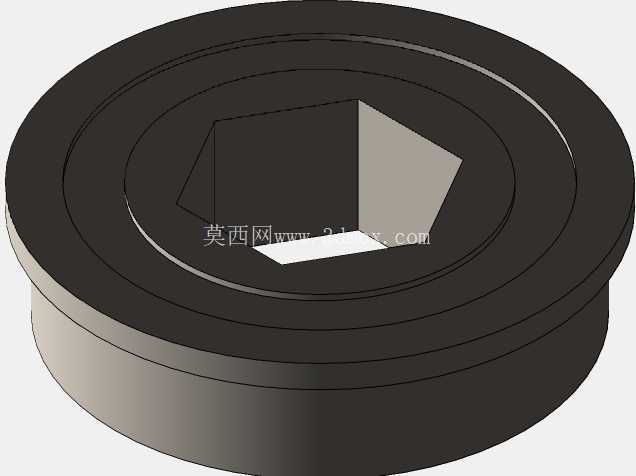

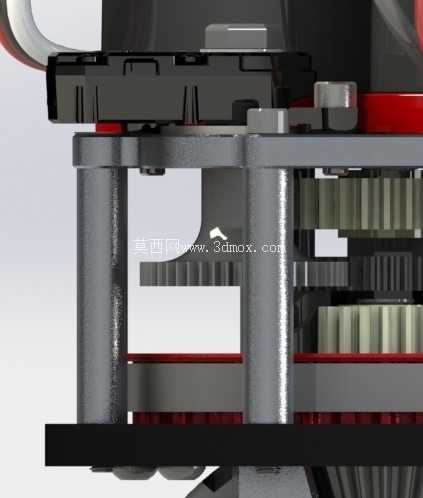

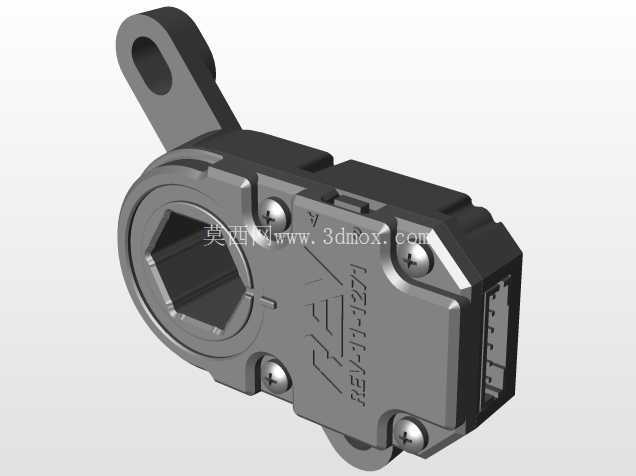

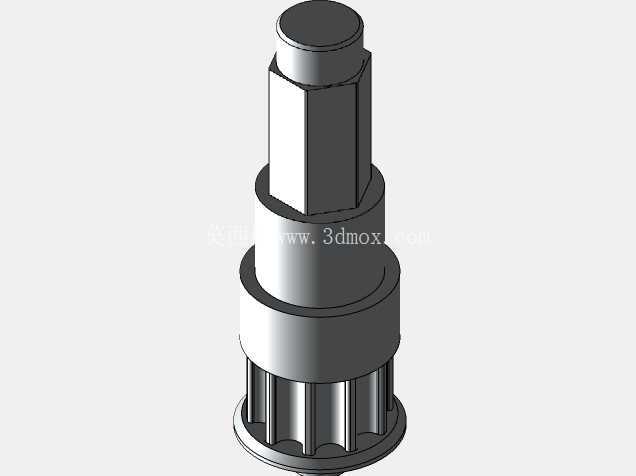

编码器适配是另一处核心调整,模块转向轴的上端预留了通孔六角安装位,通用型通孔六角编码器可以直接套在转向回转轴上,不需要额外做转接支架。以往外置编码器需要单独设计固定架,还要调整编码器轴和回转轴的同轴度,赛场震动下支架容易变形,导致转向角度计数偏差,机器人走直线时出现跑偏。现在编码器直接和回转轴同轴布置,检测端直接读取转向轴的实时转角,没有中间传动间隙,角度反馈精度更高,哪怕机器人高速冲撞、轮组受到侧向冲击,编码器的检测位置也不会偏移,转向闭环控制的响应速度更快,轮组转到指定角度的误差可以控制在极小范围内。

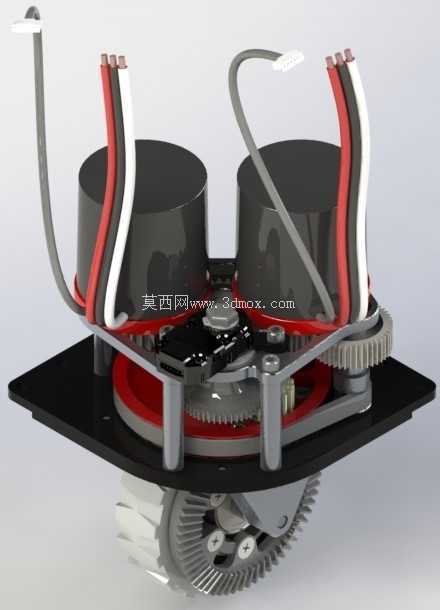

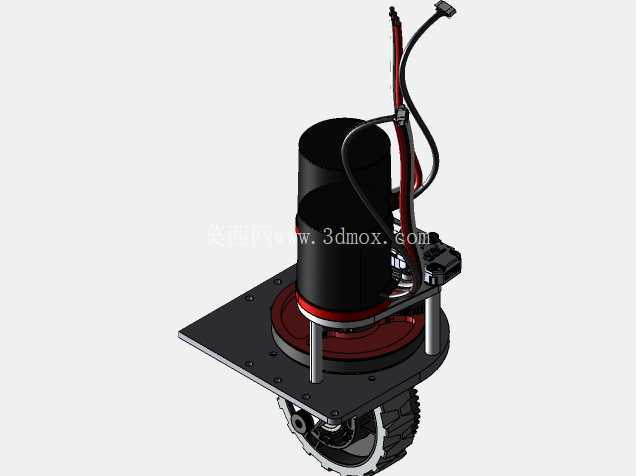

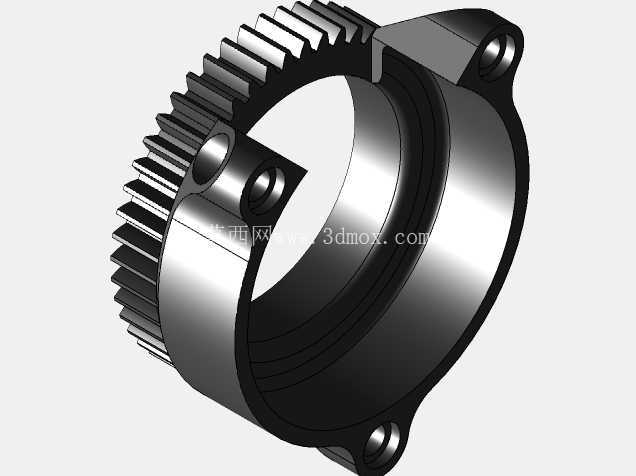

整套模块的底座采用平板式安装结构,底板预留了和机器人底盘框架连接的安装孔位,安装边界非常规整:上部两个驱动电容/储能元件对称布置在齿轮传动组的两侧,动力线和信号线顺着支架边缘走线,红黑动力线、白色信号线分开排布,避免动力线的电流干扰编码器的反馈信号;下部的大直径回转齿轮承担转向承载,输出轮连接在回转架下方,行走驱动电机的动力通过小齿轮传递到轮组,转向电机通过减速齿轮组带动整个回转架相对底座转动,两套传动链路互不干涉。
尺寸边界上,整套模块的高度方向从底板安装面到顶部电容顶端的距离控制在紧凑范围内,不会过多占用底盘上部的任务机构安装空间;底板的外接轮廓为方形,四个角位预留沉头安装孔,单套模块的安装孔距兼容主流竞赛机器人的铝型材底盘间距,四个模块布置在底盘四角时,轮体的最外沿不会超出底盘框架的边界,对抗中不会出现轮组被对方机器人剐蹭的问题。

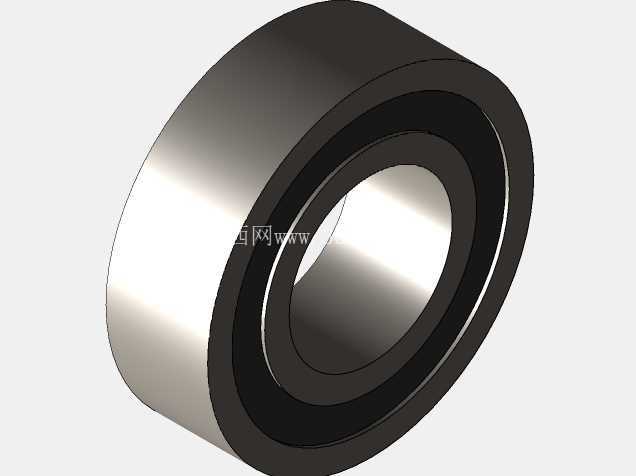

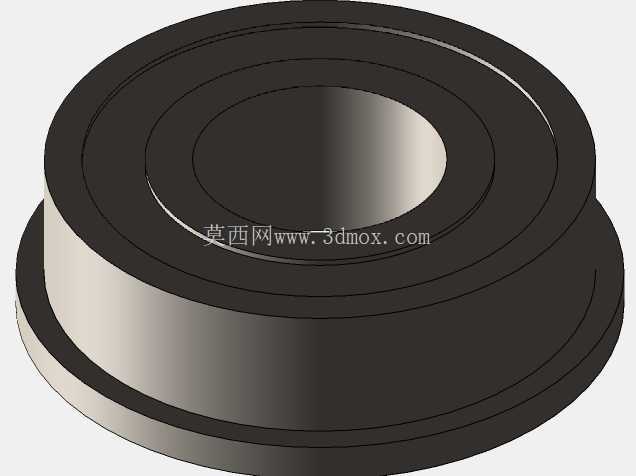

传动部分的齿轮都采用了轻量化开孔设计,在保证齿根强度的前提下尽可能降低运动部件的重量,回转支撑位采用金属衬套减磨,不需要复杂的润滑维护,赛事间隙拆解检查时可以直接快速更换轮皮或者电机,不需要拆解整个齿轮组。走线位置预留了线束固定卡扣,所有外露线束都留有足够的弯折余量,轮组全程360度转向时线束不会被拉扯、也不会和回转齿轮发生摩擦,长期运行下线束外皮不会被齿轮磨破造成短路。

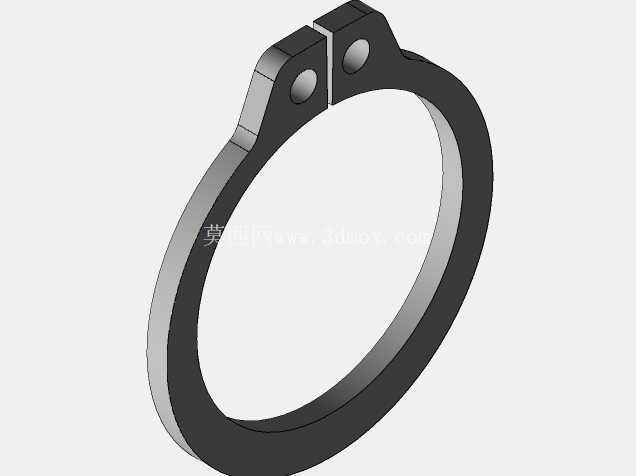

实际装配逻辑里,工程师只需要先把回转齿轮、驱动齿轮预装在底座支架上,再把电机通过成型垫片锁紧到安装位,套好编码器、接好线束,最后把整个模块用螺栓固定在底盘方管上即可,不需要现场补做任何转接零件,备件互换性很强,赛事中如果某个模块受损,可以在几分钟内完成整体更换,完全适配竞技机器人短周期搭建、高可靠性要求的使用场景。
