10毫米跨度挂钩式花篮拉紧螺杆

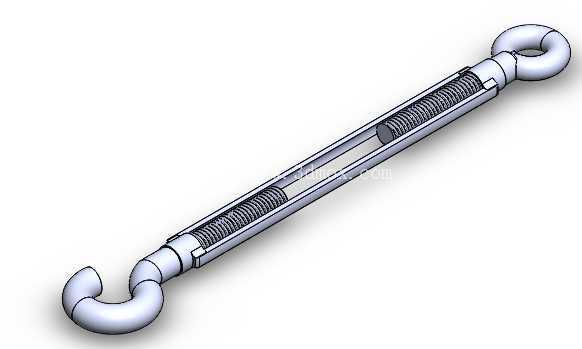

　　这套拉紧构件在现场常被称作开式花篮螺丝，一端为环形吊耳、一端为弯钩，中间通过两根旋向相反的螺杆与框体配合，转动中部框架即可改变两端有效距离，从而对钢索、拉杆、链条或轻型支撑件施加预紧力。它不是单纯展示一根螺栓，而是把螺纹传动、受力路径、端部连接和安装边界一起表达出来，适合在拉线塔、管道支吊架、舞台桁架、户外遮阳棚、小型吊装工装以及设备临时固定场景中作为可调张紧单元使用。

　　从实际用途看，环形端适合穿入销轴、卸扣或固定支架孔位，承载方向明确，拆卸时不需要让整个构件旋转；弯钩端则便于快速挂接钢丝绳套、耳环板或预制拉点，在频繁调整的场合能减少装拆时间。中间长框采用开槽结构，两根螺杆的啮合段外露，现场可以直接观察旋合长度，避免因调整过量造成螺纹咬合不足。对于需要长期受力的位置，工程上通常会在调整完成后配锁紧螺母，或者在钩口增加防脱卡件，以降低振动、风载和热胀冷缩带来的松脱风险。

　　建模时先按10毫米规格确定螺杆公称直径，再围绕螺纹中径、端部过渡圆角和框体壁厚建立主体。两端螺杆分别采用左右旋螺纹，这是花篮拉紧结构能够实现长度调节的关键：框架旋转时，环端螺杆与钩端螺杆同时向内收或向外伸，而不是像普通单头螺栓那样只产生单向位移。螺纹段不能只做外观纹理，齿高、螺距和旋入深度需要与受力等级相匹配；端部与环、钩衔接的位置采用圆滑变径，可减少应力集中，尤其弯钩内侧受拉时，圆弧根部往往是最先出现裂纹的区域。

　　外形上，构件整体呈细长直线布置，环眼轴线与弯钩开口方向在装配时需要结合拉索走向确认。环孔内径要保证所选销轴能够自由转动，同时销轴与孔的间隙不宜过大，否则交变载荷下会产生敲击磨损；弯钩内径则应与被挂接件的直径或板厚协调，开口宽度既要方便入位，也要防止受拉后脱出。中部框架的外宽决定了扳手夹持空间，若现场使用管钳或专用扳手旋转框体，周边至少要留出操作余量；两根螺杆同轴度偏差过大，会导致调节卡滞，因此在三维装配中应检查框架两端螺纹孔的同轴关系。

　　安装边界方面，这类构件不宜承受明显弯曲载荷，理想状态是环、钩和被连接件的受力中心位于同一直线上。若拉点存在侧向偏角，弯钩处会产生附加弯矩，严重时可使钩口张开或螺杆根部疲劳断裂。布置时还要预留调节行程：初始安装长度不能贴近两个极限位置，应让两端螺纹均保留足够啮合圈数，并给后续张紧和维护释放留出余量。与钢丝绳配合时，弯钩接触位置可增加弧形垫片或套环，避免钢丝直接压在钩尖形成局部剪切；与钢结构支架配合时，环端销轴应配置垫圈和开口销，防止轴向窜动。

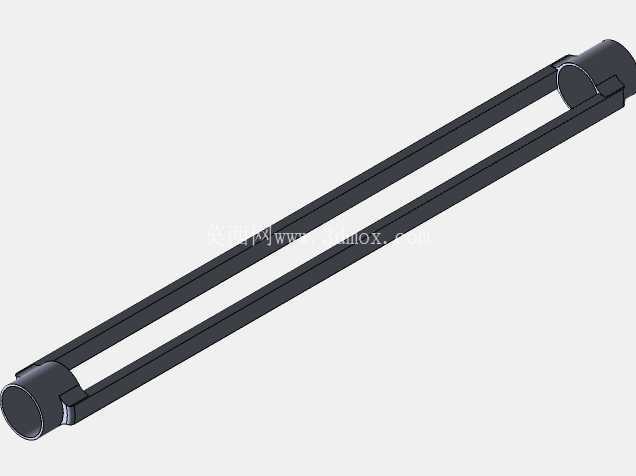

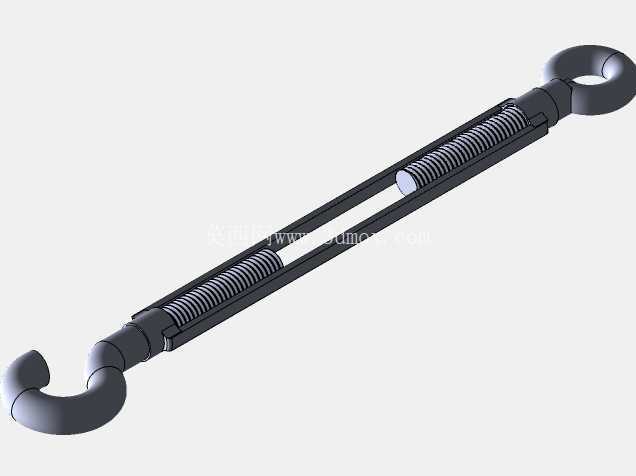

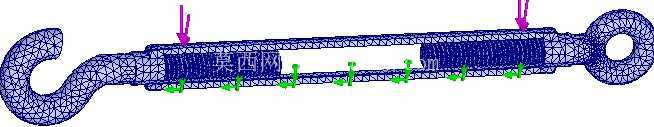

　　三维表达中，开槽框体不仅减轻了封闭筒体的视觉遮挡，也让内部双螺杆的相对位置清晰可见。渲染时金属表面采用统一的银灰质感，螺纹牙型、环眼壁厚和钩尖收口均保持连续，便于设计者检查零件比例。结构校核可重点关注三处：一是弯钩内侧最大拉应力区，二是环眼与螺杆交接的过渡段，三是框架端部螺纹孔承载面。对于轻载张紧，可按常规五金件选取；若用于人身安全相关的悬吊、舞台承重或户外抗风拉结，则应结合材料屈服强度、螺纹剪切面积和现场安全系数重新核算，不能仅凭外观尺寸替代工程选型。
