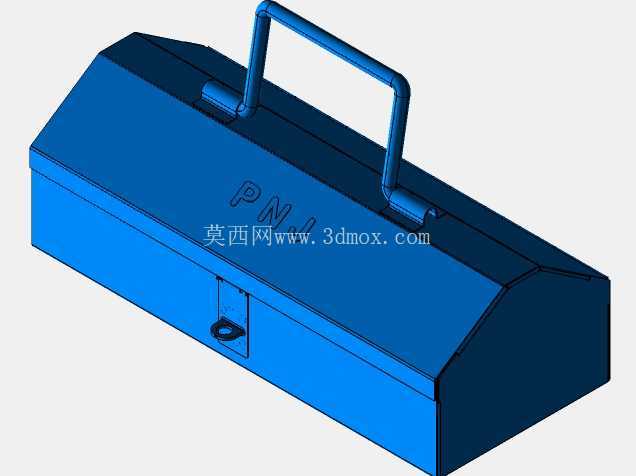

手提式金属五金工具收纳箱结构设计

　　这款手提式五金收纳箱的结构设计，完全围绕一线作业场景的实际使用需求展开，没有多余的装饰性结构，每一处造型都对应具体的使用痛点。在机加工车间日常维保、户外电力线路检修、家装现场施工等场景里，作业人员经常需要携带扳手、螺丝刀、卷尺、小型钳类等零散工具往返不同作业点，零散放置不仅容易丢失工具，来回取放也会大幅拖慢作业效率，这款收纳箱的整体尺寸刚好适配成年人单手提携的受力范围，箱体长度控制在500mm区间，宽度200mm左右，高度含提手不超过300mm，空箱自重控制在合理范围，满载常用五金工具后总重量不会超过成年人单手提携的舒适承重阈值，不会出现拎行过程中重心偏移硌手的问题。

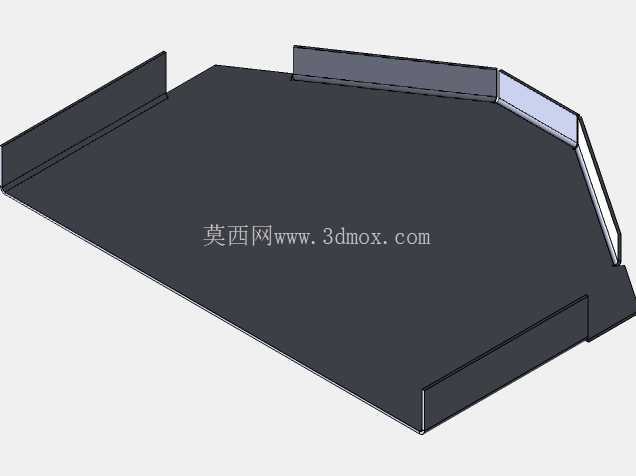

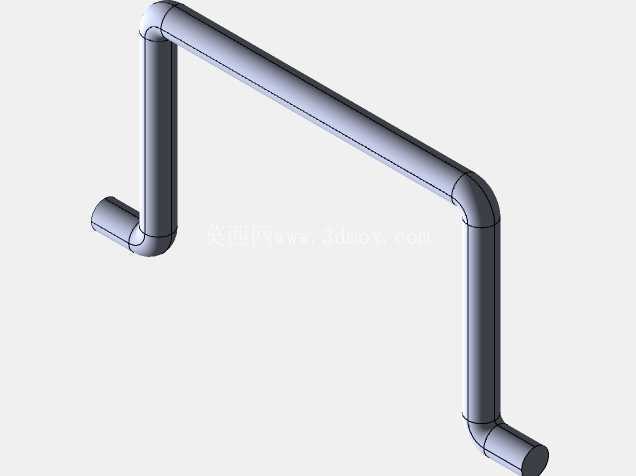

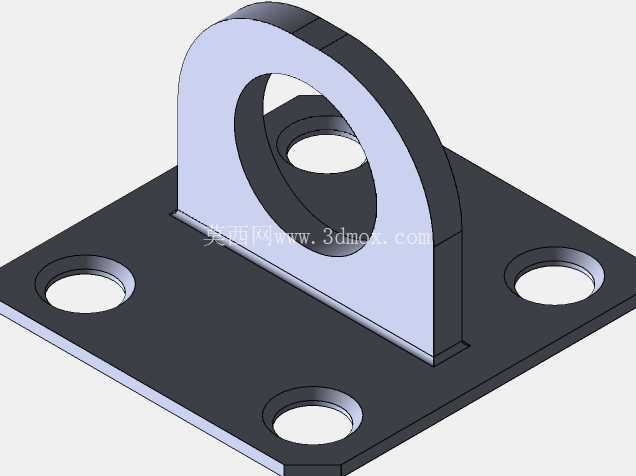

　　从结构设计逻辑来看，箱体采用一体化弯折的金属壳体结构，两侧端板做了斜向收边的造型处理，并非单纯的外观设计，这种斜向结构一方面可以提升箱体整体的抗扭刚度，当箱体放置在不平整的地面、或者堆叠放置其他重物时，斜向筋位可以分散壳体承受的集中应力，避免薄金属板出现凹陷变形；另一方面斜向端板可以在开盖时形成自然的导向，箱盖闭合时可以沿着斜向边精准卡入箱体的贴合位，不会出现对位偏差导致锁扣扣合不严的问题。提手部分采用圆管弯折成型，安装支座通过铆接结构固定在箱盖顶部的居中位置，提手的握持段做了平直处理，和手部握持的接触面长度足够，拎取时压强分布均匀，长时间拎行也不会出现局部压手的不适感，提手和支座之间预留了足够的转动间隙，提手放倒时可以完全贴合箱盖顶面，不会额外占用堆叠空间，直立时可以自动卡止在垂直位置，拎取过程中不会出现晃动摇摆。

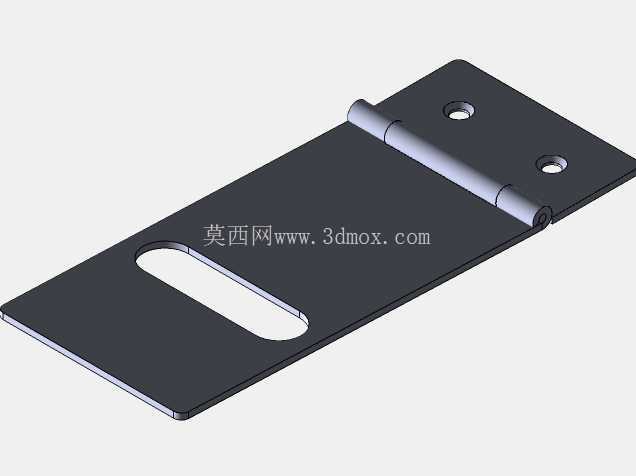

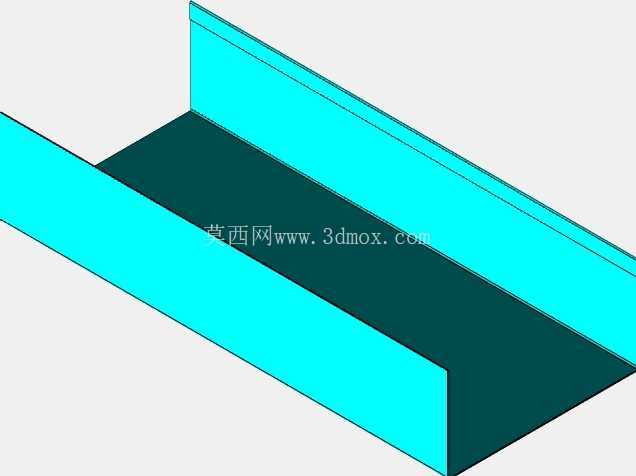

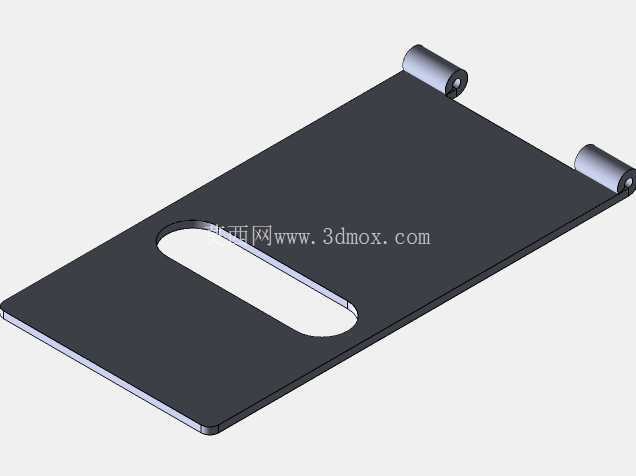

　　锁扣结构设置在箱体正面居中位置，采用翻转式搭扣设计，搭扣的锁钩部分直接勾住箱体前侧的冲压凸台，不需要额外加装锁鼻配件，扣合时通过搭扣的过center结构实现预紧，保证箱盖和箱体之间的贴合面完全压紧，即使在拎行过程中出现晃动、或者箱体受到轻微磕碰，锁扣也不会意外脱开，避免工具散落。箱体内部为通舱设计，没有做固定的分隔格，这种设计是为了适配不同尺寸的工具存放需求，使用者可以根据自己携带的工具类型，自行加装可调节的分隔条，既可以放置短小的螺丝刀、内六角扳手，也可以容纳长度较长的活动扳手、手锤等工具，不会因为固定分隔的尺寸限制导致大尺寸工具无法放入。

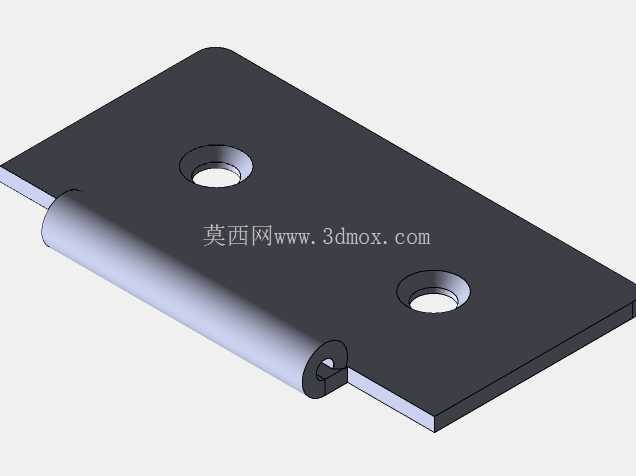

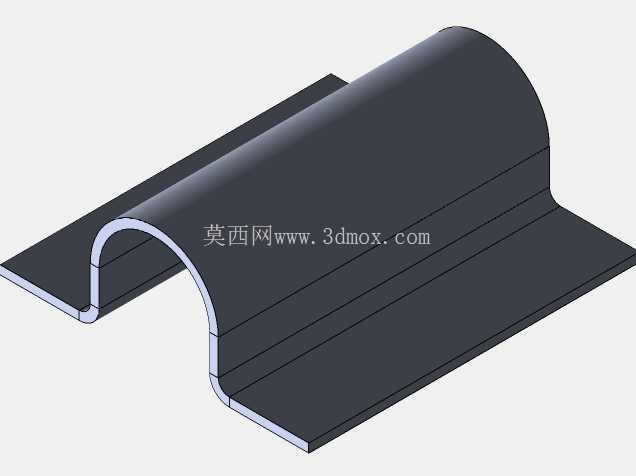

　　从安装边界和使用适配性来看，箱体底部做了折边处理，折边高度10mm左右，放置在地面时可以让箱体主体和地面之间留出间隙，避免地面的积水、油污直接接触箱体金属表面造成锈蚀，同时折边形成的支撑脚可以让箱体放置更平稳，即使在有轻微坡度的地面也不会轻易滑动。箱盖和箱体之间的合页采用内置式铰接结构，铰接轴隐藏在箱体后侧的折边内部，不会突出到箱体外部，避免搬运过程中合页勾挂其他物品，同时铰接结构的转动间隙经过合理设计，箱盖开合角度可以达到接近180度，开盖后箱盖可以完全放平在箱体后侧，取放工具时不会被箱盖遮挡操作空间，也不会因为开盖角度过大导致合页出现塑性变形。

　　在实际使用场景中，这款工具箱不仅可以作为零散工具的收纳载体，在临时户外作业时，闭合状态的箱体顶面还可以作为临时的小型操作平台，放置小型零件、或者作为轻型手锤作业的垫台面，壳体的刚度完全可以承受这类轻型作业的冲击力，不会出现凹陷变形。箱体表面的标识采用冲压成型工艺，直接在箱盖表面压出标识字符，不会因为长期摩擦、接触油污导致标识脱落，长期使用后依然可以清晰识别箱体型号。整个结构没有采用复杂的异形曲面，所有弯折边都做了圆角处理，没有尖锐的毛边棱角，搬运和使用过程中不会划伤手部，所有连接位置都采用铆接或者冲压咬合结构，没有易松动的螺丝连接件，长期使用下不会出现连接部位松垮晃动的问题，整体结构的耐用性完全可以满足车间、户外等复杂作业环境的高频使用需求。
