开槽盘头防松紧固螺钉结构

　　该螺钉模型主要面向小载荷可拆卸连接场景，常见于电气柜内端子排固定、仪器仪表外壳装配、小型变压器组件压紧以及消费电子内部支架定位。实际设备中，这类零件并不承担主结构载荷，却决定了后期维护效率：盘头开槽结构允许普通一字旋具直接操作，在空间狭窄、批头种类受限的检修现场具有明显便利性；螺杆部分采用连续外螺纹，通过与预制内螺纹孔或薄板攻丝孔配合，将被连接件夹紧在头部支承面与螺纹啮合段之间。

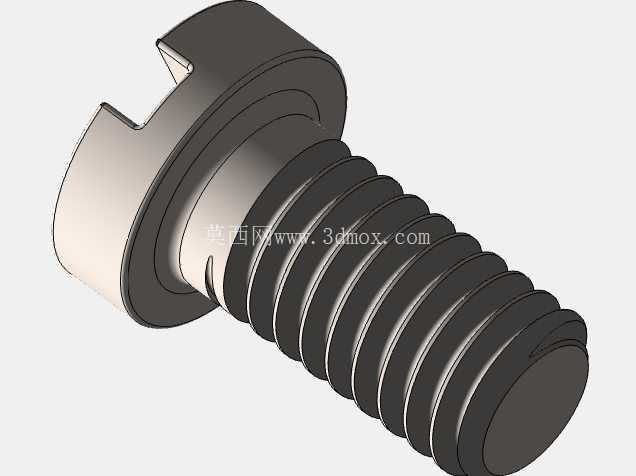

　　从功能上看，螺钉的核心作用是形成可重复拆装的轴向预紧。头部下端的环形支承面承担压紧力传递，旋紧过程中扭矩经槽口输入，使螺杆沿螺纹螺旋线产生轴向位移。模型中螺纹牙型沿杆身连续分布，牙顶与牙底过渡清晰，能够表达啮合时的接触关系；杆部末端保留引导段，便于装配时快速对孔，减少首圈螺纹错牙风险。对于薄板连接，螺纹有效啮合长度需要重点校核，过短会导致牙纹剪切失效，过长则可能顶伤对面零件或造成壳体凸起。

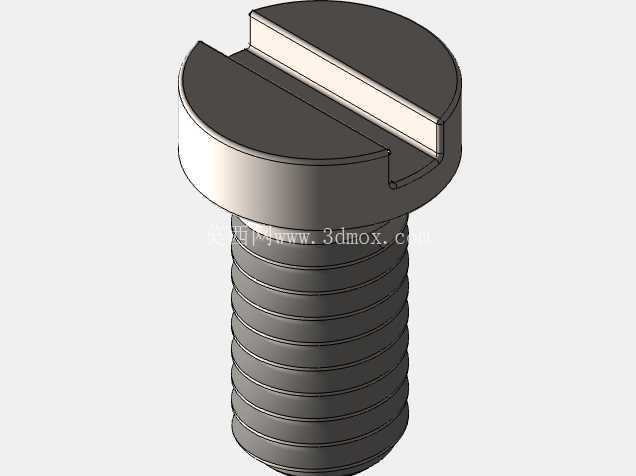

　　外形处理上，盘头直径大于螺杆公称直径，使压紧面面积增加，适合压在塑料壳体、绝缘垫片或较薄金属板表面，降低局部压痕。头部顶面开设一字槽，槽宽、槽深与旋具刃口匹配，槽底保留足够材料厚度，避免过大扭矩下头部开裂。螺杆与头部交接处设置过渡圆角，可降低热处理和冷镦成形时的应力集中；螺纹末端采用收束形态，既方便导入螺母或螺纹孔，也能避免锐边在自动化送料时相互缠绕。

　　安装边界方面，布局时需要在头部上方保留旋具直线进入空间，槽口方向应与维修操作方向一致；若周围存在侧壁、线束或相邻元件，应校核旋具柄部摆动范围，防止装配工具干涉。被连接件表面应设置平整贴合区，支承面下方不宜存在明显拔模斜度或焊渣凸起，否则预紧力会偏移并引起松动。对于绝缘材料件，应控制拧紧扭矩，利用垫圈或较大支承面分散压力；对于有振动的电气设备，可配合防松垫圈、螺纹胶或增加有效啮合圈数，维持长期夹紧力。

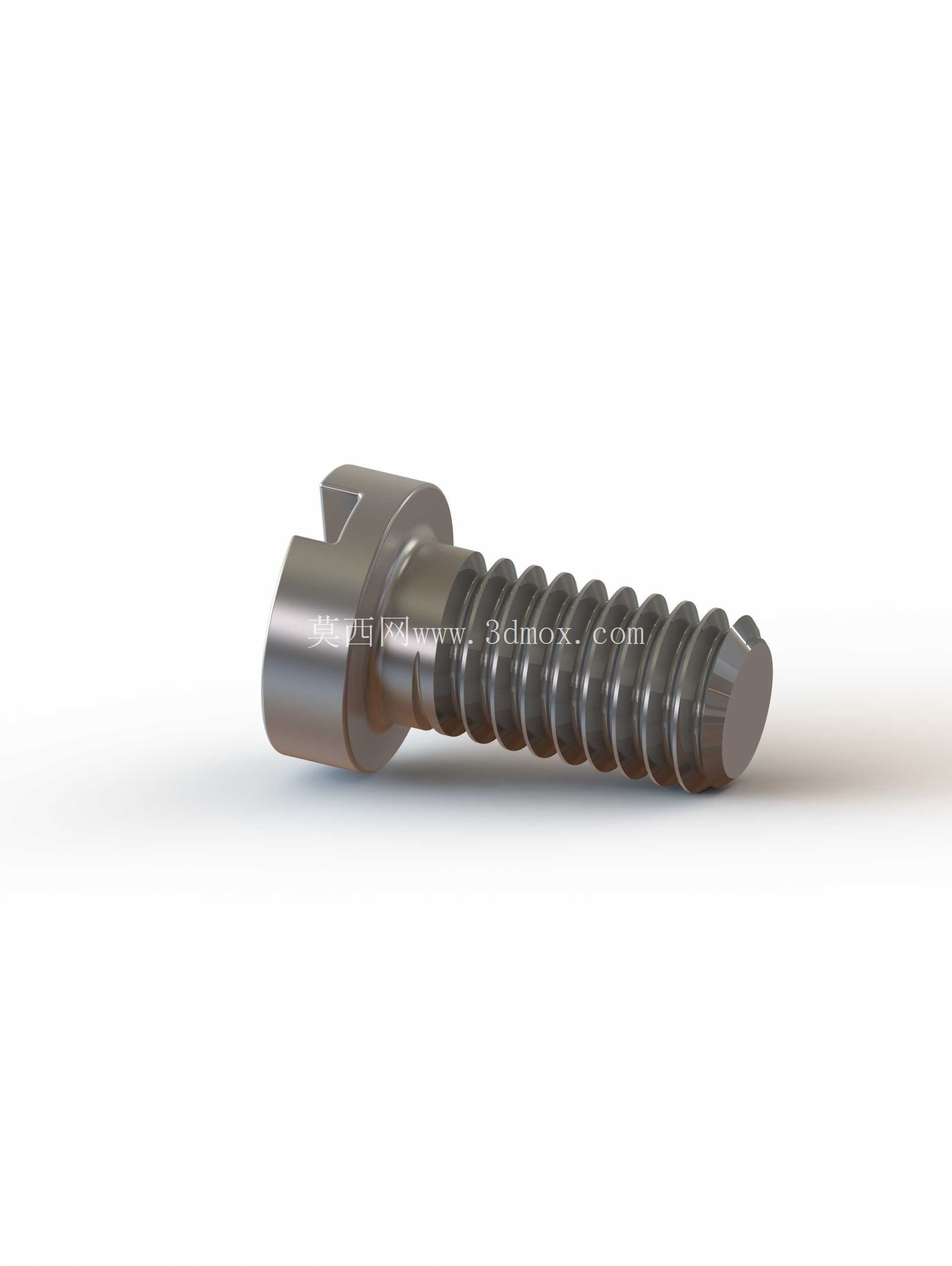

　　建模思路围绕紧固件的真实装配逻辑展开：先确定头部外径、头部高度、螺杆直径与螺纹长度等主参数，再建立盘头、槽口、杆身和端部引导结构；螺纹段通过螺旋牙型表达，重点保证牙距、牙型轮廓和首尾过渡连续。渲染时金属表面体现车削或冷镦后的质感，高光沿螺纹螺旋方向变化，便于观察牙纹走向和头部支承关系。结构检查中，应关注头部与杆部同轴度、槽口对称度、螺纹末端与孔位导入关系，以及螺钉完全拧入后是否与背面零件发生空间冲突。

　　在整机设计里，这类螺钉虽然尺寸小，但数量多、互换性要求高。三维装配时可将其作为标准紧固元件重复调用，用于模拟外壳封板、接线端子、绝缘片、接地片和小型支架的连接状态。通过干涉检查，可以确认螺钉长度是否超出螺纹孔安全深度，头部是否沉入手动工具可达区域，拆卸路径是否被相邻元器件阻挡。对工程人员而言，该模型不仅用于外观展示，更能在装配评审、维修性分析和紧固件选型时提供直观的空间依据。
