125毫米外径双排全向移动轮结构

项目分类:通用机械零部件 发布时间:2025-01-05 ID:885048
  • 125毫米外径双排全向移动轮结构
  • 125毫米外径双排全向移动轮结构
  • 125毫米外径双排全向移动轮结构
  • 125毫米外径双排全向移动轮结构

  这套全向轮结构在移动机器人、AGV转运平台、教学实训小车以及窄通道物料搬运设备中使用频率很高,核心价值在于突破普通定向轮只能沿轮轴切线方向行进的限制,让底盘具备横向平移、原地回转、斜向走行以及任意方向连续微调位姿的能力。现场布局里,很多生产线边的缓存工位、仓储货架之间的通道宽度往往只比车体宽出几十毫米,普通差速底盘要反复进退调整方向,既占用节拍时间,也容易在拐角处蹭到护栏或料箱;采用全向轮布置后,车体可以直接贴着通道横向移入工位,对接辊筒线、升降台或者工装夹具时,不需要预留传统转向半径,对紧凑车间的空间利用率提升十分明显。

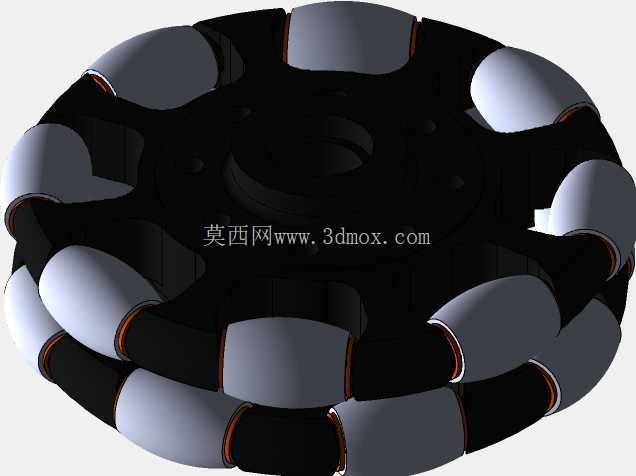

  从结构上看,轮体采用双排交错布置的小滚轮,外圈滚轮轴线与主轮轴线呈设定夹角,相邻两排滚轮的周向位置相互错开,保证轮体在整周旋转过程中始终有滚轮与地面接触,避免单排结构在滚轮间隙处产生踏空、冲击和行走顿挫。主轮盘承担扭矩传递与整体支撑,外圈的灰色辊子为从动件,既可以随主轮公转,也能绕自身小轴自由转动;主轮转动时,辊子与地面接触点的速度可以分解为车体行进方向和垂直于行进方向的滑移分量,多轮按不同转速组合后,就能合成平面内任意方向的运动矢量。黑色轮盘部分预留了周向安装孔与中心避让区域,中心18毫米内径对应驱动轴或轴承座的安装边界,设计时可以直接穿过传动轴,也可以配合联轴器与减速电机输出端相接,孔位周边保留足够的腹板厚度,避免启停瞬间扭矩冲击造成孔口开裂。

  尺寸边界方面,该轮外径为125毫米,属于中小型移动底盘常用规格,离地高度大致由轮半径决定,底盘框架下表面需要留出辊子外缘到安装板的安全间隙,防止越过地面接缝、薄胶皮或小型障碍物时,辊子支架蹭到地面。选型时不能只看单轮外径,还要核对辊子端部的最大回转轮廓,全向轮的辊子是斜向外伸的,其轴向占用宽度比普通实心橡胶轮更大,底盘侧板内侧要预留侧向间隙,多轮布置时也要避免轮体与车架纵梁发生运动干涉。安装孔的节圆、孔数和轴伸长度需要和驱动桥、电机座逐一匹配,若用于重载场景,还要在轮盘与轮毂接合面增加定位止口,靠止口承受径向偏载,螺栓只负责压紧锁紧,减少连接螺栓受剪的风险。

  设计思路上,这类轮子重点要平衡承载、滚动平顺性和地面适应性。辊子外形采用鼓形或柱形外包络,接触地面时尽量形成连续的小面积接触带,地面不平时,相邻辊子可以依次承接载荷,降低整车颠簸。辊子内部需要设置小轴、衬套或微型轴承,支撑方式决定了横向滑移时的阻力大小;如果衬套间隙过大,小车低速微动会出现迟滞,表现为底盘对位时一抖一停,而间隙过小又会在粉尘环境下卡死,因此车间现场使用时还要考虑防尘、绕纤维护理。轮盘材料通常兼顾刚性与减重,腹板上的镂空和加强筋在保证扭转刚度的同时降低转动惯量,有利于伺服系统快速加减速;辊子外层材料则需要兼顾摩擦系数与耐磨性,过硬会在环氧地坪上打滑并产生噪音,过软则增大滚动阻力、加剧磨损。

  实际装配中,四轮布局最为常见,四个轮子分别由独立减速电机驱动,控制系统通过转速和转向的组合解算车体运动。需要注意的是,全向轮对各轮直径一致性、安装高度一致性比较敏感,四个轮子若着地高度不同,会有轮子长期悬空,导致速度合成偏差,车体走斜线或自转时出现跑偏。因此车架焊接或板材加工后,安装面需要整体加工找平,轮系装配后要做空载回转和横移测试,观察各辊子接地痕迹。维护层面,辊子属于易损件,长期经过地面焊缝、铁屑、杂物后会出现包层磨损或转动卡滞,结构设计时应保证辊子组件可单独拆卸更换,不必整体拆卸主轮盘,这对设备后期连续运行很关键。整体来看,该结构把主轮承载、从动辊滑移和紧凑安装边界结合在一起,适合需要高精度对位、窄通道通行和灵活姿态调整的移动机械设备。
