标准直齿圆柱传动齿轮结构设计

项目分类:齿轮 发布时间:2025-01-05 ID:885034
  • 标准直齿圆柱传动齿轮结构设计
  • 标准直齿圆柱传动齿轮结构设计

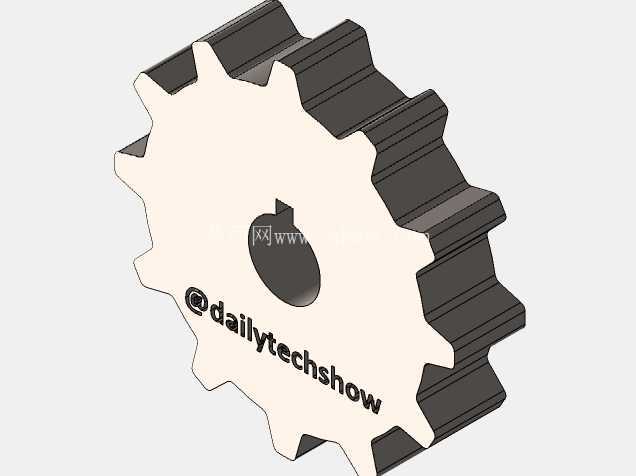

  直齿圆柱齿轮是平行轴动力传递场景里应用最广泛的基础传动零件,这款齿轮采用盘式实体结构,轮齿沿圆柱外圆周均匀分布,中心开设带键槽的通孔,整体结构简洁规整,适配绝大多数中小载荷的定轴传动工位。从实际设备适配场景来看,这类齿轮常见于小型减速箱、轻工输送线驱动端、教学实训台、小型家电传动机构以及低压配电配套设备的动力调节单元中,两轴平行布置时,配对齿轮的齿面全程沿齿宽方向线接触,啮合过程无轴向分力,支撑轴承不需要额外承受轴向载荷,对安装支座的结构强度要求更低,后期维护拆装也十分便捷。

  建模阶段优先梳理核心传动参数边界:先根据传动比要求确定齿数,再依照载荷工况选定模数,齿顶圆、齿根圆、分度圆的尺寸全部由模数和齿数推导得出,齿廓采用标准渐开线成型,保证啮合过程中传动比恒定,不会出现转速波动、冲击异响的问题。轮齿部分做了等厚拉伸处理,齿宽尺寸结合承载扭矩核算,既避免齿宽过大导致啮合偏载,也不会因齿宽不足出现齿面接触应力超标、早期磨损断齿的隐患。中心安装孔的尺寸与配套传动轴径做间隙配合,孔壁开设的平键槽用于传递扭矩,限制齿轮与轴之间的周向相对转动,装配时键体同时嵌入轴槽和轮毂槽,动力从轴经键传递到齿轮,再通过轮齿啮合输送到从动端,整套传力路径清晰直接。

  结构设计上这款齿轮没有设置额外的减重腹板和轮辐,采用整体实心盘式构型,适合小尺寸、中等载荷的使用场景,毛坯加工工序少,切削余量小,普通铣削、滚齿设备即可完成成品加工,制造成本可控。齿轮两端面与齿面的交接处做了微小倒角处理,既可以去除加工毛刺,避免装配时划伤操作人员,也能在啮合入齿时起到导向作用,降低两轮齿发生顶齿卡滞的概率。安装边界方面,齿轮装入轴系后,轴向定位依靠轴肩和挡圈完成,齿轮端面与轴肩贴合,预留的轴向窜动间隙控制在允许范围内,径向定位由孔轴配合精度保证,齿顶圆与箱体内壁之间要预留足够安全间隙,避免运转过程中齿顶剐蹭壳体,同时配对齿轮的中心距必须严格按照分度圆半径之和核算,中心距偏差过大会导致齿侧间隙不合格:间隙过小会出现卡齿、运转阻力陡增、齿面磨损加快,间隙过大则会产生反向回程间隙,传动精度下降,启停瞬间冲击噪音明显。

  实际工况里,这类直齿轮的传动效率可达九成以上,相较于斜齿轮它没有轴向力,支撑结构简单,缺点是高速运转时啮合冲击会比斜齿轮明显,因此更适配中低转速、传动平稳性要求常规的工位。建模过程中可以先绘制单齿的渐开线齿廓草图,通过圆周阵列完成全部轮齿的轮廓排布,再拉伸生成实体,最后切除中心孔与键槽,特征树逻辑清晰,后续修改模数、齿数参数时可以快速联动更新,大幅提升同系列齿轮的衍生设计效率。零件投入装配前还需核对齿根圆角参数,避免齿根应力集中,长期交变载荷下出现疲劳断齿,齿面根据使用场景可做淬火、渗碳处理提升硬度,延长整机使用寿命。
