这款直齿圆柱齿轮在常规中小功率平行轴传动场景里使用频率很高,从车间里的小型输送线、轻工包装设备的传动箱,到教学实训用的减速器拆装台、非标自动化工位的动力传递单元,都能见到同结构齿轮的身影。它承担的核心作用是在两根平行布置的转轴之间传递恒定转速比的旋转扭矩,把电机端输出的动力按照预设传动比输送到执行端,既可以在减速链路里作为从动大齿轮降低输出转速、放大输出扭矩,也可以在增速传动布局里作为主动轮匹配高速工况。

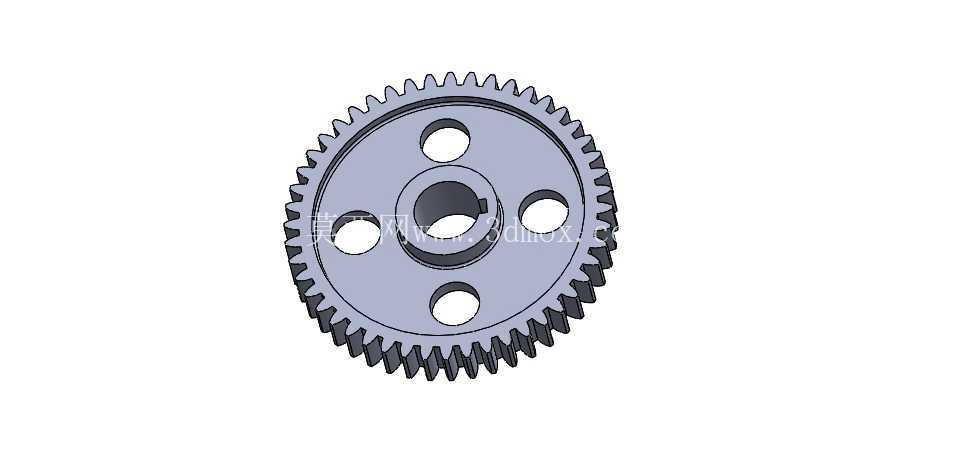

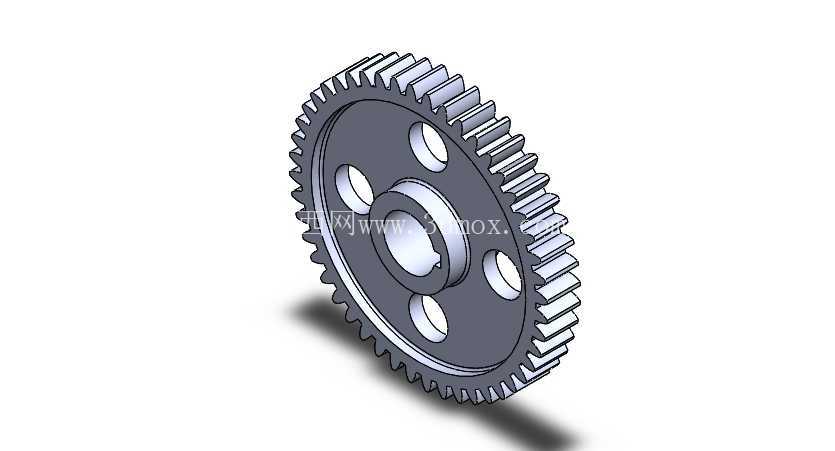

从结构细节来看,轮体采用腹板式带均布减重孔的设计思路,而非整体实心圆盘,这是工程设计里兼顾刚性与轻量化的典型处理方式。齿轮外缘是标准渐开线直齿齿形,齿向与齿轮轴线完全平行,啮合过程中不存在轴向分力,配套的支撑轴承只需要承担径向载荷,对支撑组件的选型要求更简单,装配时也不需要调整轴向啮合间隙,后期维护拆装门槛很低。轮缘部分保留足够的径向厚度,保证齿根到腹板之间有充足的金属壁厚,避免长期受交变弯曲应力时出现轮缘变形或者断齿风险。

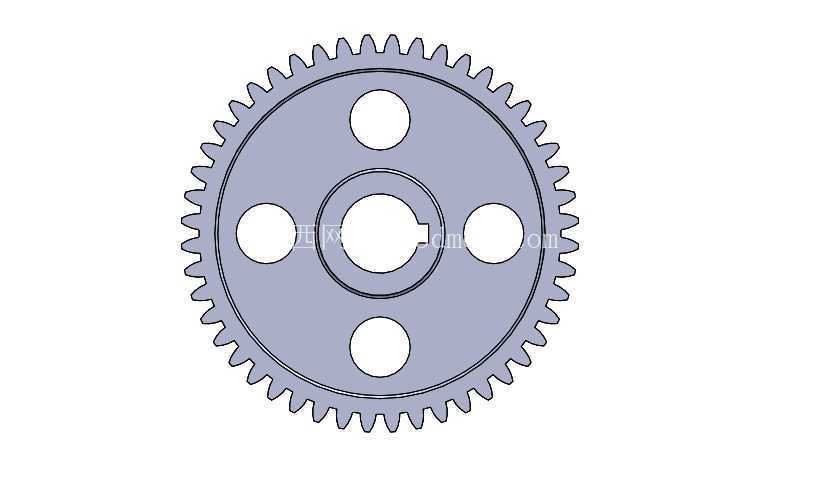

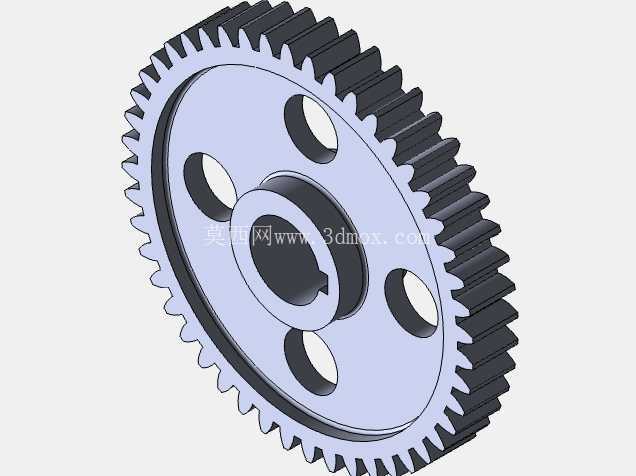

腹板上沿圆周方向均匀开设了多个圆形通孔,这类减重孔的作用不只是降低零件整体自重:在齿轮高速旋转时,均布的孔洞可以带动轮腔内部空气流动,帮助啮合区带出摩擦产生的热量,同时也能在润滑脂润滑的闭式齿轮箱里,让飞溅的润滑油通过孔洞顺利循环,均匀覆盖到齿面和轴承位置;如果是开式传动工况,这些孔洞还能方便作业人员穿入吊装工具,在大尺寸齿轮装配时完成对位起吊。齿轮中心的轮毂部分明显向两侧凸出,比腹板厚度更大,更长的轮毂轴向长度可以大幅增加齿轮与配合轴段的接触面积,让键连接的受力分布更均匀,避免短轮毂配合时出现应力集中、轴孔配合松动偏摆的问题。轮毂内孔加工有平键键槽,装配时通过平键实现齿轮和转轴之间的扭矩传递,不需要额外做过盈热装,中小载荷场景下普通间隙配合加键锁紧就能满足使用要求,拆装更换十分便捷。
设计这类齿轮时,首先要根据传动链路的输入转速、传递扭矩、预期使用寿命确定模数和齿数:模数决定了轮齿的抗弯承载能力,齿数则关联传动比和齿轮整体外径。确定齿形参数后,齿顶圆、齿根圆的外轮廓尺寸就基本锁定,后续轮毂和腹板的尺寸都要在这个边界内排布。轮毂内孔直径要和配合轴的轴径匹配,通常轮毂外径会取内孔直径的1.5到2倍,保证轮毂自身的刚性;轮毂轴向长度一般取1.2到1.5倍的内孔直径,如果安装空间受限,至少也要保证和轴段的配合长度不小于轴径,避免齿轮在轴上出现悬臂受力的情况。腹板厚度通常取轮齿全齿高的2到3倍,既不能过厚造成材料浪费、转动惯量过大,也不能过薄导致受载时腹板发生翘曲变形。减重孔的直径和数量要根据腹板剩余的环形宽度调整,孔边缘到轮毂外圆、轮缘内圆的距离都要保留足够的壁厚,防止开孔位置出现应力集中,在交变载荷下产生裂纹。
安装边界方面,齿轮装入传动箱时,轴向位置要通过轴肩或者套筒定位,保证两个配对齿轮的齿宽方向完全对齐,避免出现局部齿面偏载、只有部分齿面接触的情况。径向方向上,齿顶圆和箱体内壁之间要预留足够的安全间隙,防止齿轮旋转时和箱体发生剐蹭,同时这个间隙也能留出润滑油流动的空间。如果是多齿轮串联的传动组,相邻齿轮的减重孔位置在装配时不需要刻意对位,因为均布结构本身已经做了动平衡校核,旋转时不会产生额外的偏心振动。齿面的加工精度根据设备运行速度选择,普通输送设备选用中等精度等级即可,高速传动场景则需要提高齿形、齿向的加工公差,降低运行噪音和冲击。这类直齿轮相比斜齿轮,没有轴向力的优势让它特别适合布局紧凑、支撑轴承选型空间有限的小型传动机构,加工时只需要普通滚齿设备就能完成齿形加工,制造成本和后期替换成本都更低,是通用机械传动里实用性极强的基础零件。
