国际象棋全套棋子与棋盘结构设计

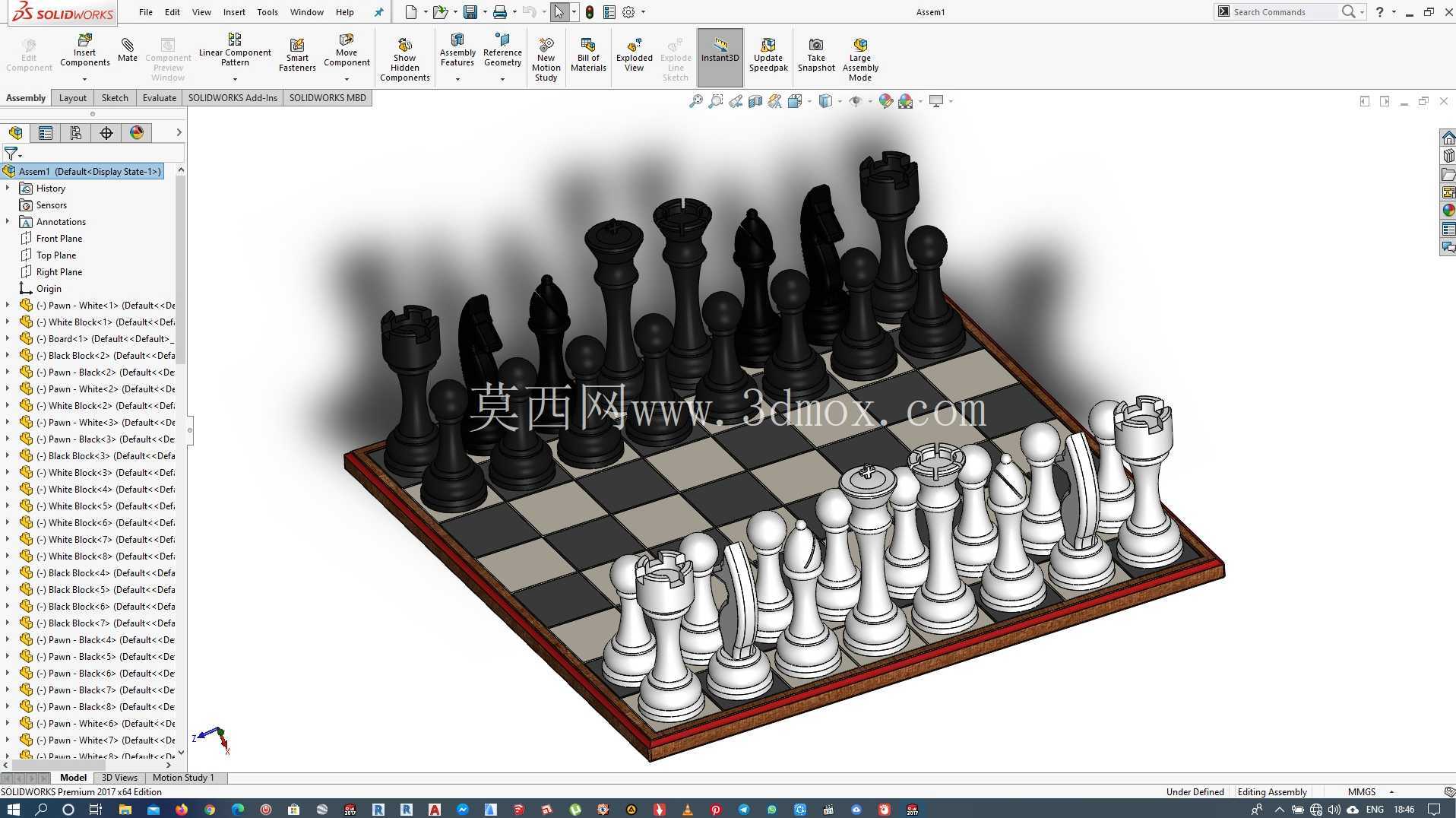

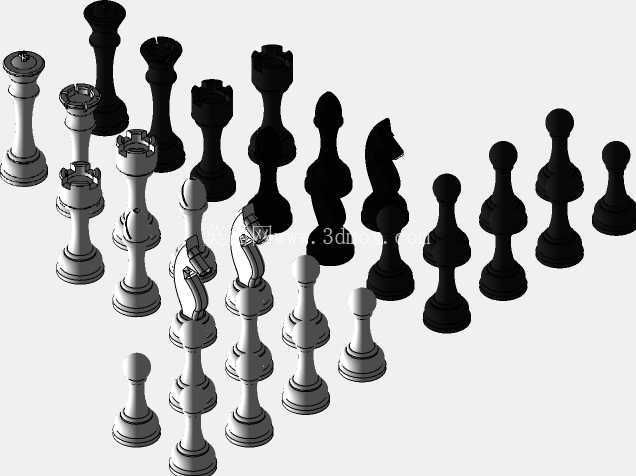

　　这套国际象棋三维结构围绕桌面棋类器具的完整使用场景展开，棋子覆盖王、后、车、象、马、兵六类标准棋种，黑白双方各十六枚，同时配套独立设计的棋盘，可用于教学演示、文创产品开发、桌面摆件加工以及三维曲面建模练习。棋子采用回转体与局部异形轮廓结合的方式构建：王、后、车、象、兵的主体均可通过旋转成型思路完成，底座、柱身、颈部和顶部装饰形成稳定的层级关系；马的头部保留非回转曲面，需要通过轮廓拉伸、放样和局部修剪处理，以表现颈部弯曲、鬃毛和头部朝向。黑白两套棋子在几何主体上保持一致，仅通过材质颜色区分阵营，便于装配时快速识别，也有利于后续统一加工。

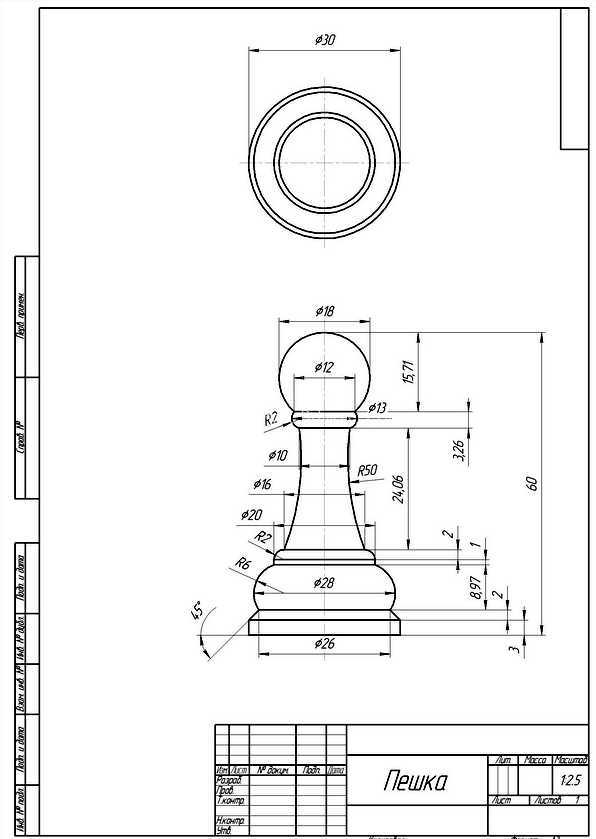

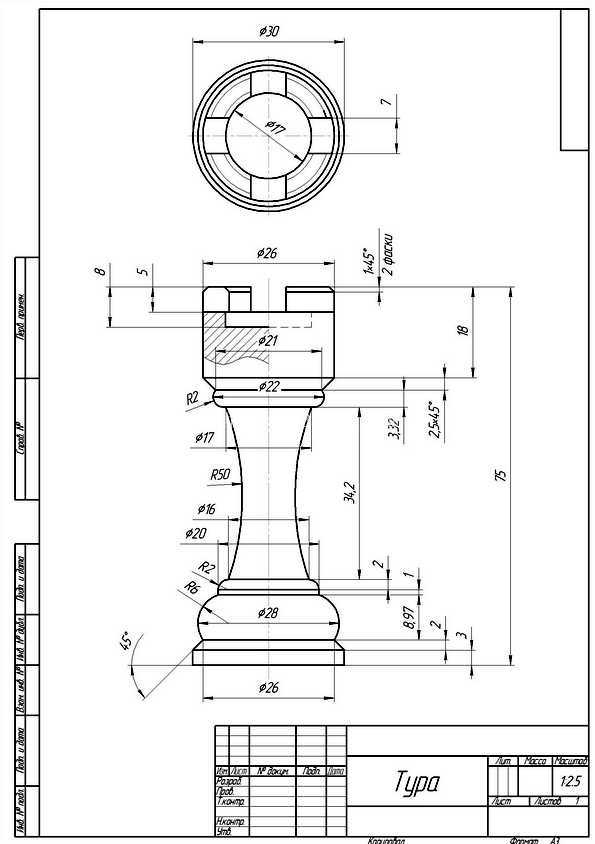

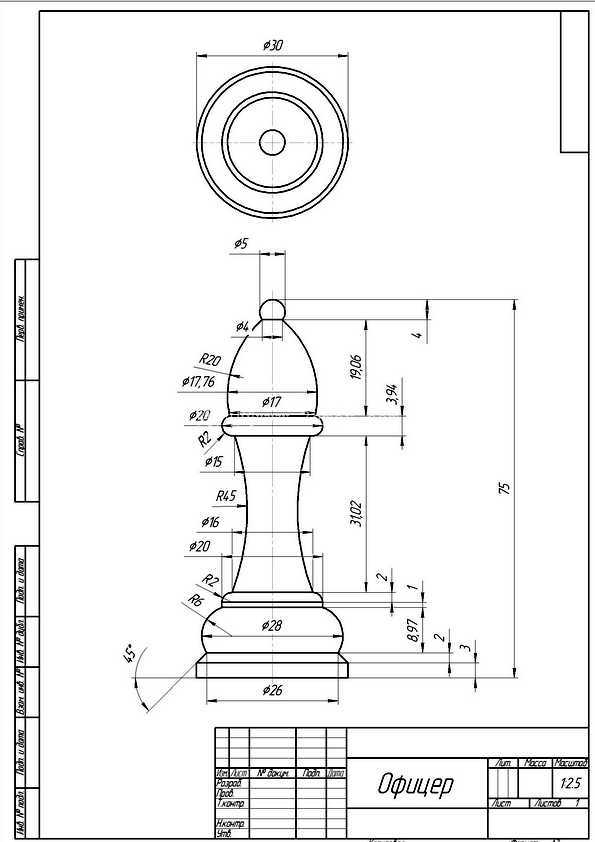

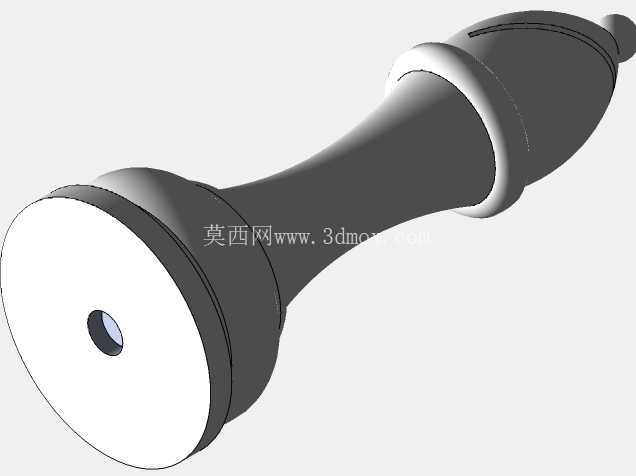

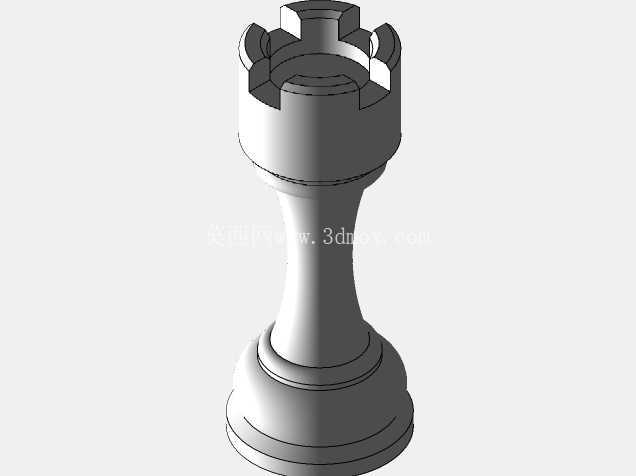

　　从实际用途看，棋子底部设置平整圆形基座，摆放时重心落在底座范围内，能够减少桌面轻微触碰造成的倾倒。底座直径相对柱身更大，既符合传统国际象棋的稳重造型，也为3D打印、树脂浇注、数控雕刻或木质车削提供稳定夹持与支撑条件。各棋子高度按照棋种识别习惯形成差异：王最高，后略低，车、象、马依次区分，兵最矮；顶部造型承担主要识别功能，车的城垛、后的珠冠、王的十字、象的开槽、马的头颈和兵的圆头都在轮廓上明确区分，避免远距离或俯视时误判。

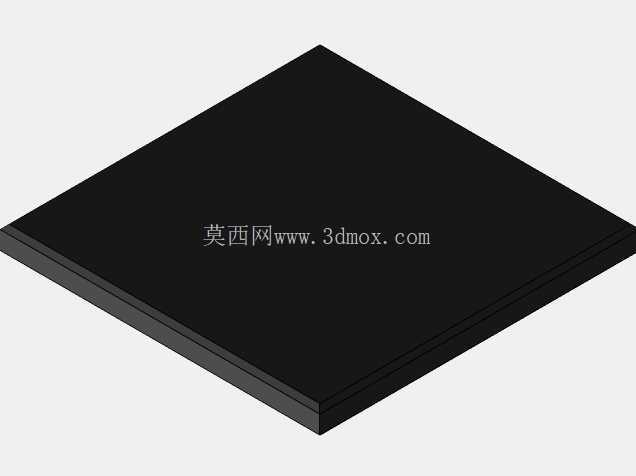

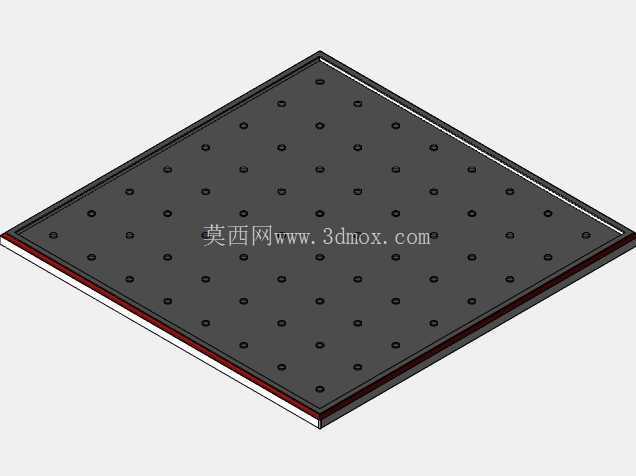

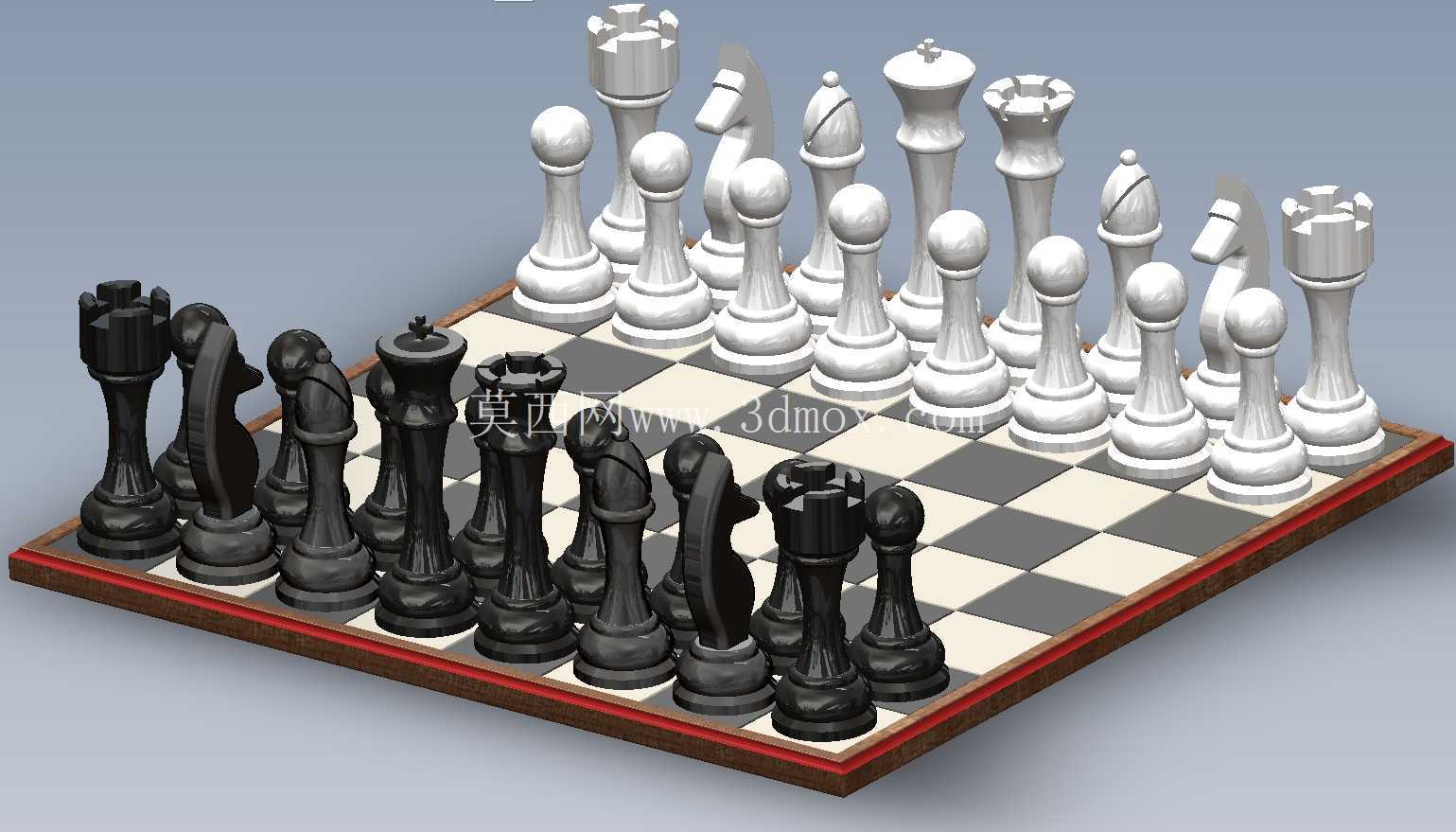

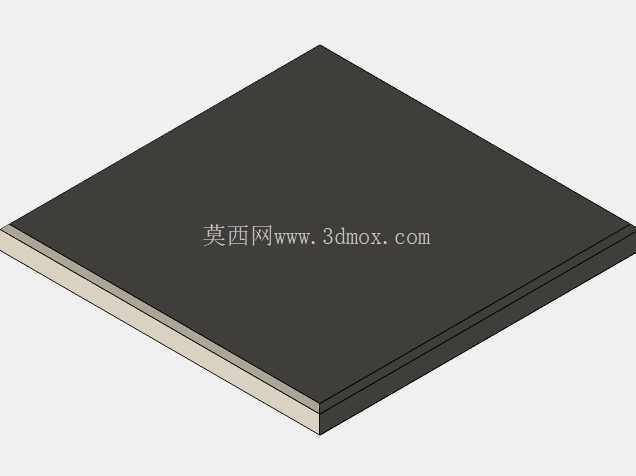

　　棋盘设计没有停留在简单贴图层面，而是以八乘八格的规则边界为基础，形成与棋子底座尺寸相匹配的落子区域。单格边长需要大于棋子底座直径，保证棋子居中放置后不越格、不相互干涉；棋盘外框留出握持和搬运边，边角可做圆角处理，降低磕碰损伤。若用于实体制作，棋盘可拆分为格板、边框和底部防滑层：格板负责平面度与色彩分界，边框负责侧向保护，底部则可加入橡胶垫或绒布槽，减少在桌面滑动时的噪声。棋子与棋盘之间的装配关系主要体现为空间占位，而非机械连接，因此设计重点在落子半径、手部抓取空间和相邻棋子间距。

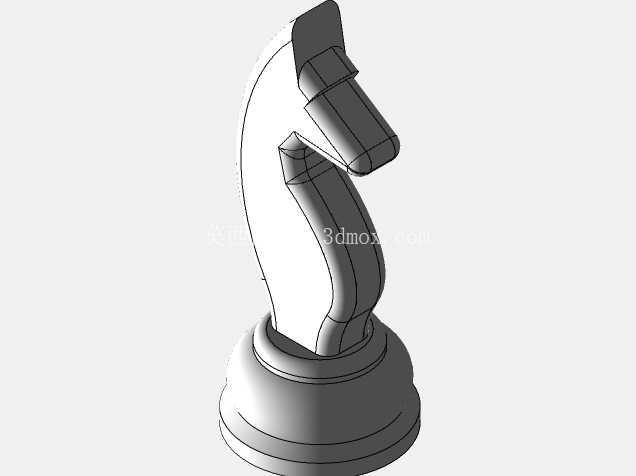

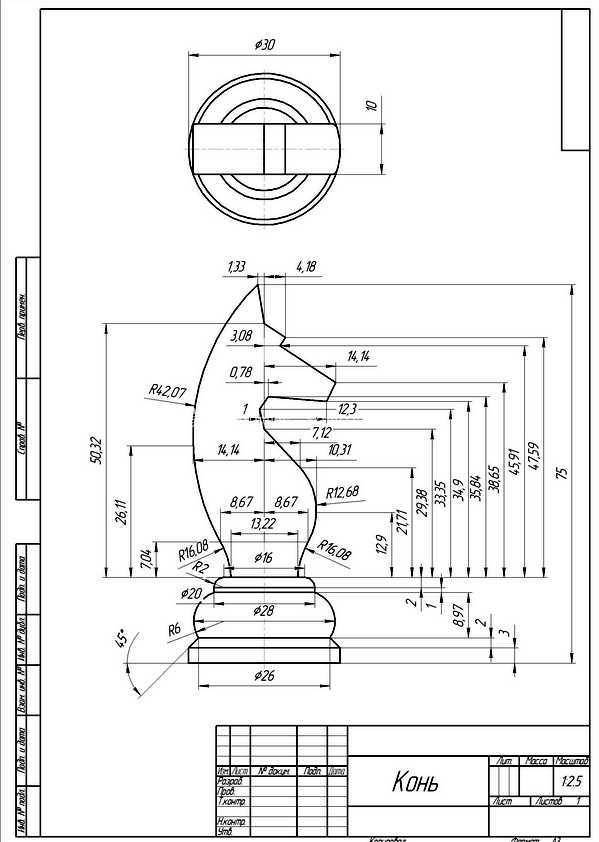

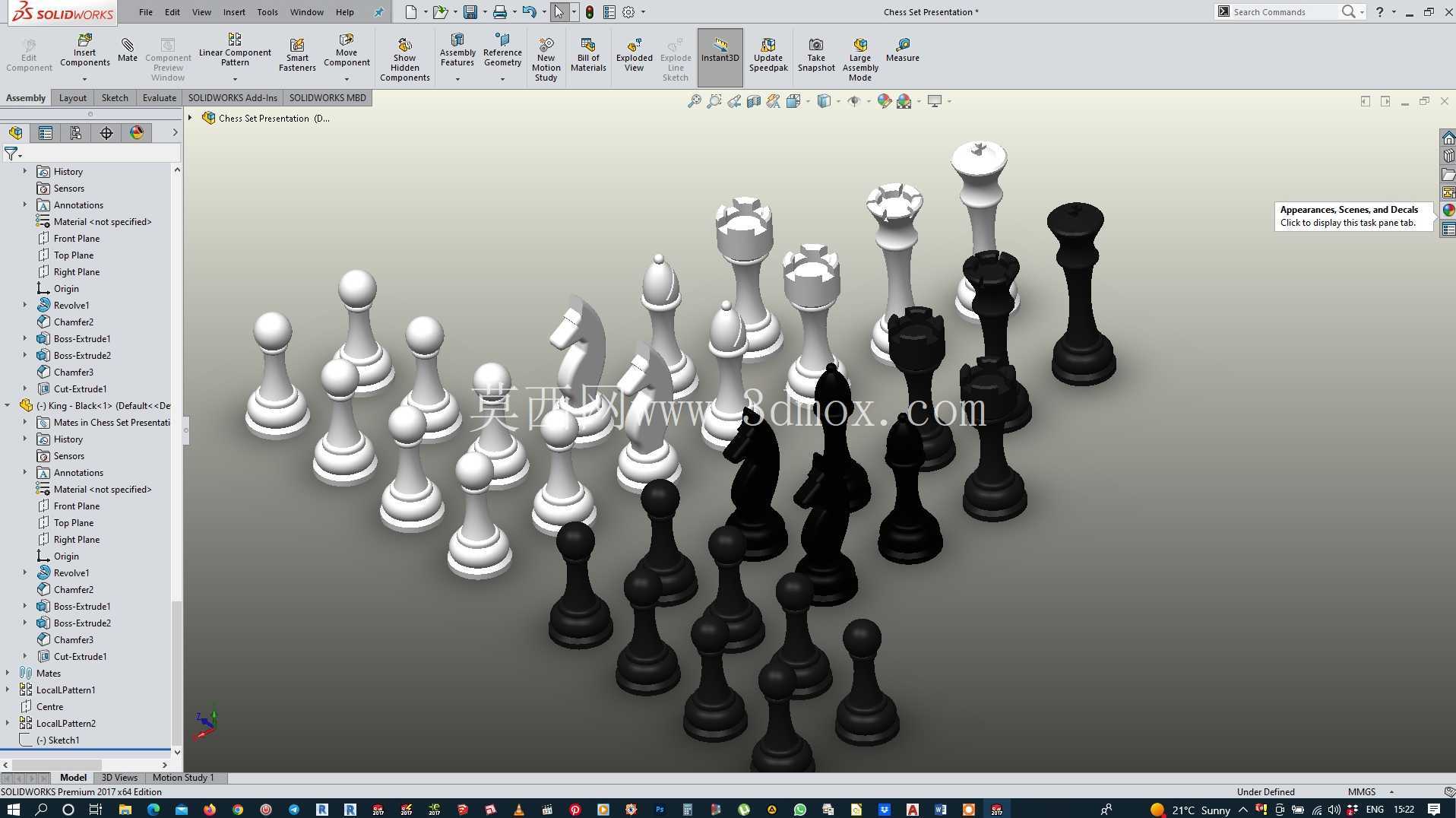

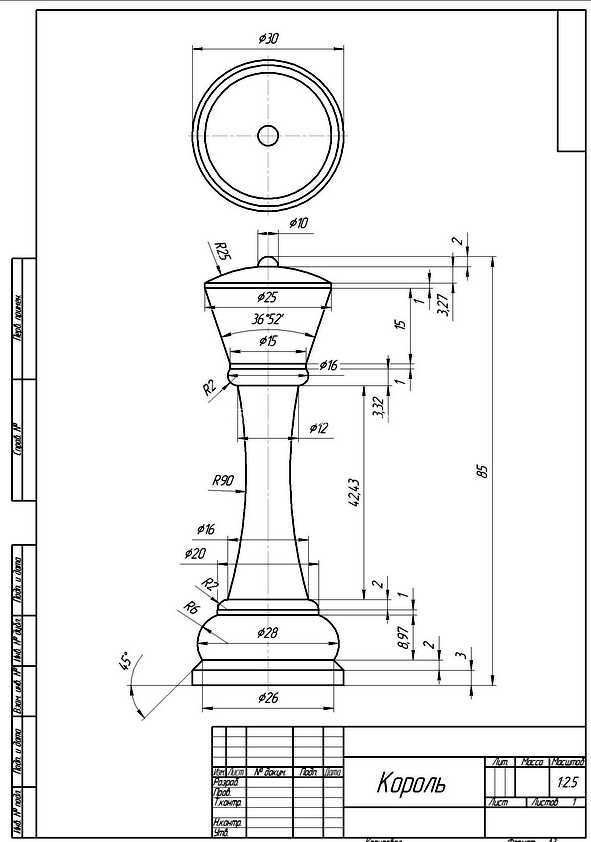

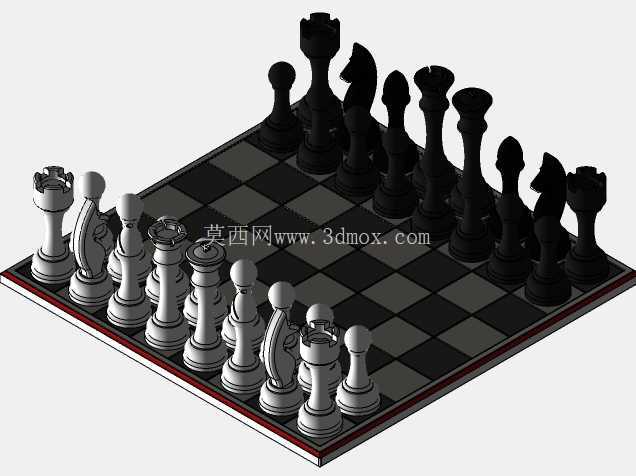

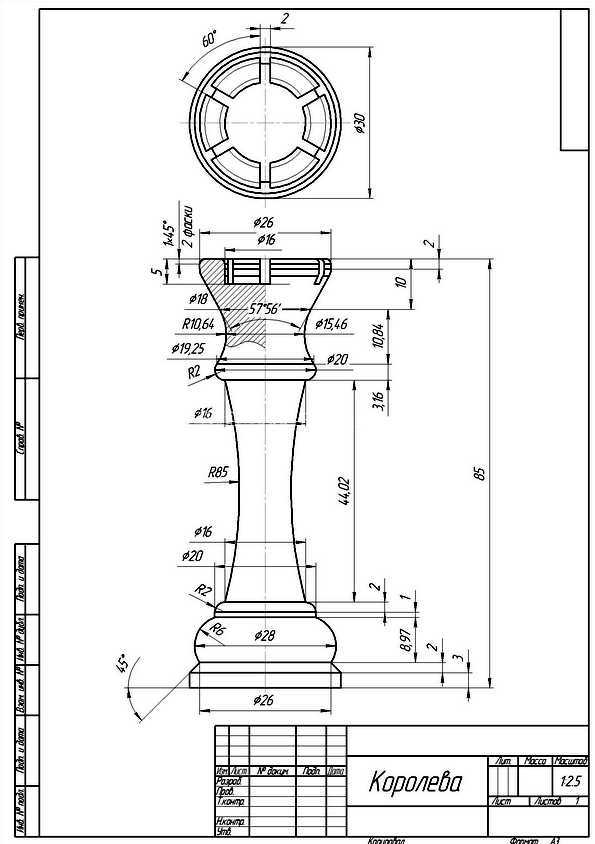

　　建模时可先确定统一基准：以棋盘上表面为Z向零点，以单个棋格中心阵列生成六十四个落子位置；再以标准开局站位为参考，将车、马、象、后、王、兵按行列布置，检查黑白阵营镜像关系。棋子自身建议采用毫米单位建模，先绘制半剖面轮廓，再绕中心轴旋转生成主体；马件则单独建立侧视轮廓和截面控制线，通过曲面放样得到头颈，再与底座和柱身合并。所有棋子底部应保持共面，旋转件的轴线垂直于棋盘，避免装配后出现悬浮或倾斜。

　　结构细节上，棋子外表面以光滑连续曲面为主，柱身过渡处不宜出现尖锐环边，既提升握持舒适度，也便于脱模和打印层间附着。顶部装饰特征需要控制细小凸起的尺寸，若采用FDM打印，十字、城垛和冠部珠点应保留足够壁厚；若采用金属铸造或木雕，则可加大圆角并减少深窄槽。棋盘格交界线可做成浅槽或平面分色，浅槽深度不宜过大，否则会积存灰尘并影响棋子稳定；分色边界则要与阵列格线严格对齐，保证棋规识别。

　　安装边界方面，棋子不需要紧固件，但在包装和收纳场景中要考虑单件最大高度、底座直径以及三十二枚棋子的总体占位。棋盘外形由八格尺寸、边框宽度和圆角半径共同决定，收纳盒内腔应在棋盘长宽方向预留间隙，在高度方向覆盖最高棋子并加入内衬压持。若作为展示摆件，可在棋盘四角增加定位凹点，使陈列架或透明罩具备重复定位能力；若作为教学器具，棋子顶部识别特征可适当放大，棋盘格面可提高明暗反差。整体设计兼顾棋具功能、加工工艺和三维造型训练，结构逻辑清晰，适合用于曲面建模、装配阵列、渲染展示以及小型文体用品的样机验证。
