多模式四轮全向转向底盘机构

项目分类:通用机械零部件 发布时间:2025-01-05 ID:885074
  • 多模式四轮全向转向底盘机构
  • 多模式四轮全向转向底盘机构
  • 多模式四轮全向转向底盘机构
  • 多模式四轮全向转向底盘机构
  • 多模式四轮全向转向底盘机构
  • 多模式四轮全向转向底盘机构
  • 多模式四轮全向转向底盘机构
  • 多模式四轮全向转向底盘机构
  • 多模式四轮全向转向底盘机构

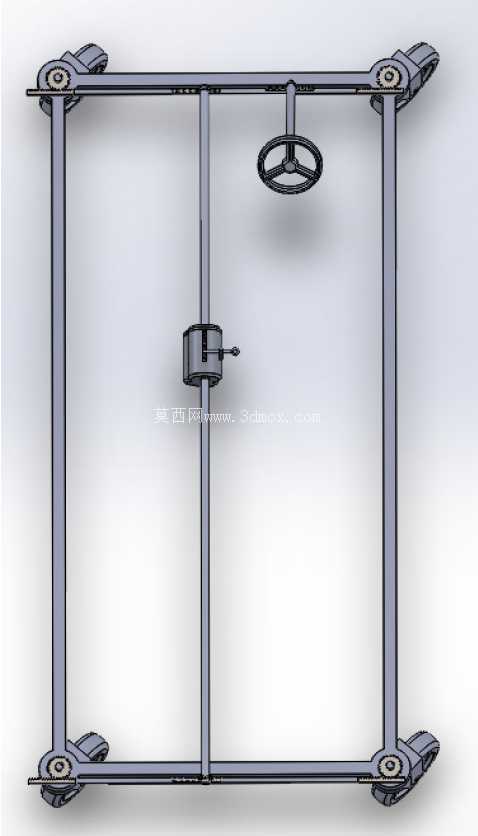

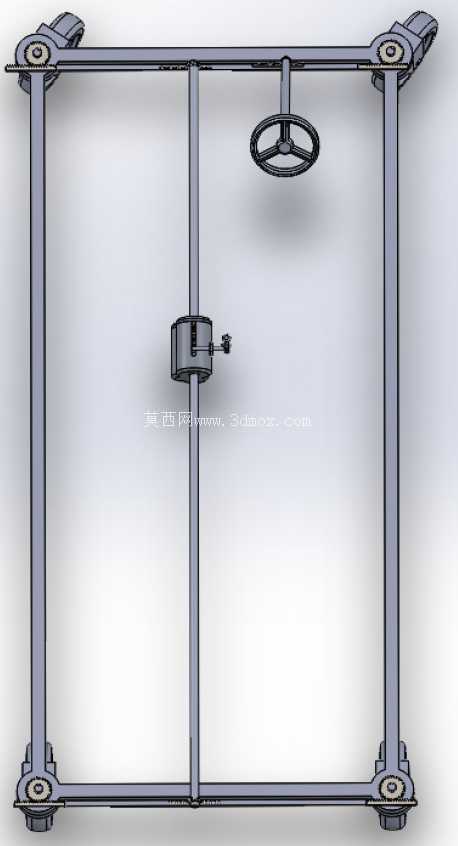

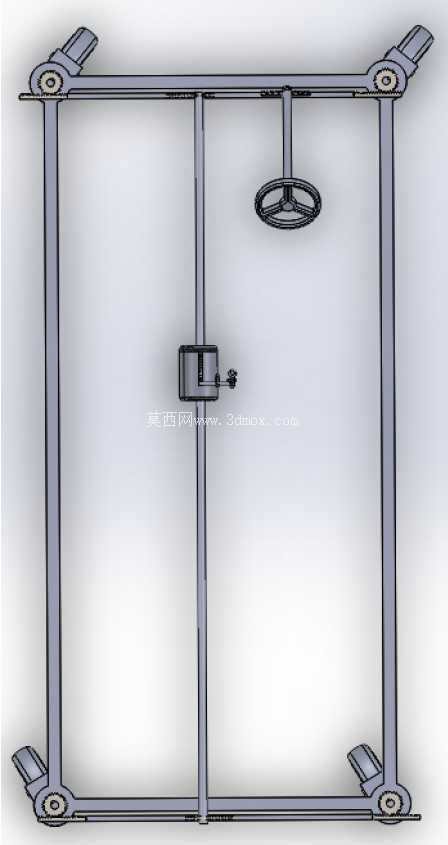

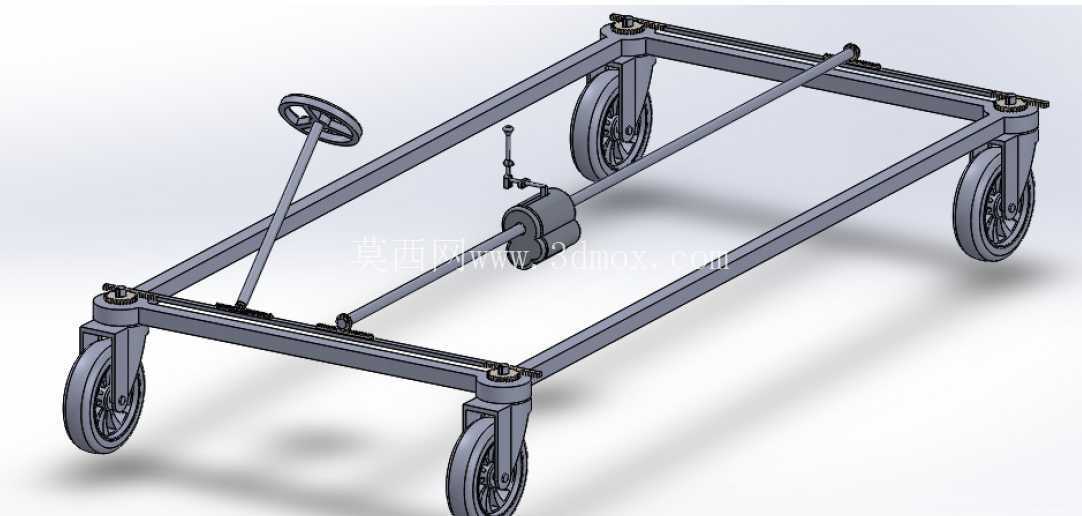

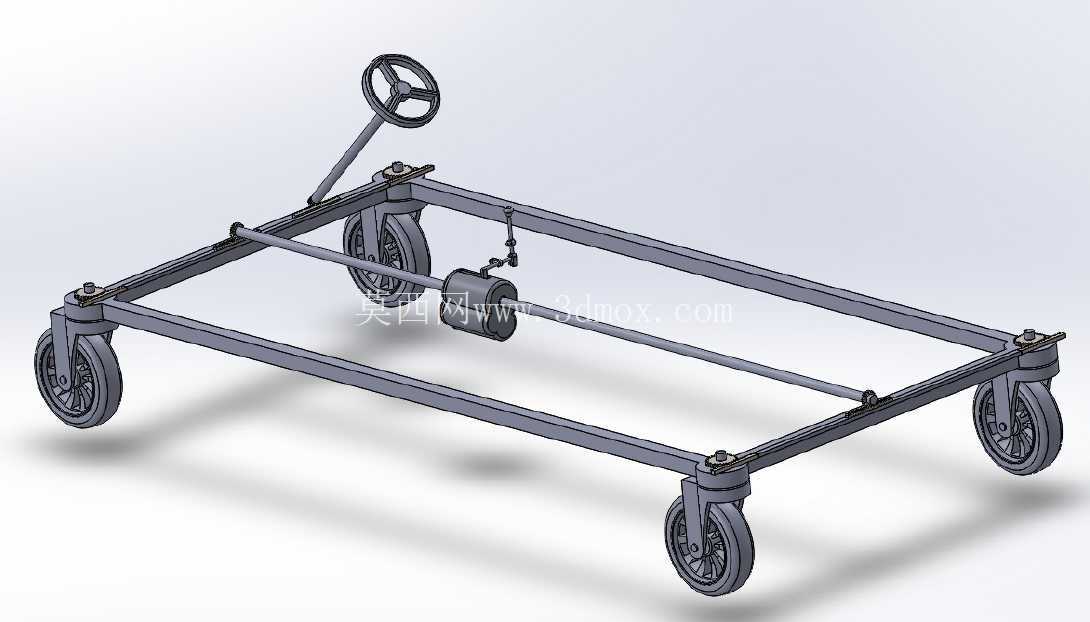

  该三维结构展示的是一套用于四轮行走平台的多模式转向底盘,核心目标是在有限场地内解决普通车辆转弯半径大、横向调整困难、长轴距平台 maneuver 灵活性不足的问题。整体采用矩形钢管焊接或栓接形成承载框架,四角布置带回转支承的轮组,车轮通过竖直转向轴与车架连接,能够绕各自转向轴线独立偏转。前轮区域设置方向盘式操纵输入件,方向盘立柱斜向布置,便于操作人员站在平台侧前方进行转向控制;立柱下端通过连杆、摇臂和横向传动轴将转角指令传递至底盘中部的模式切换机构。

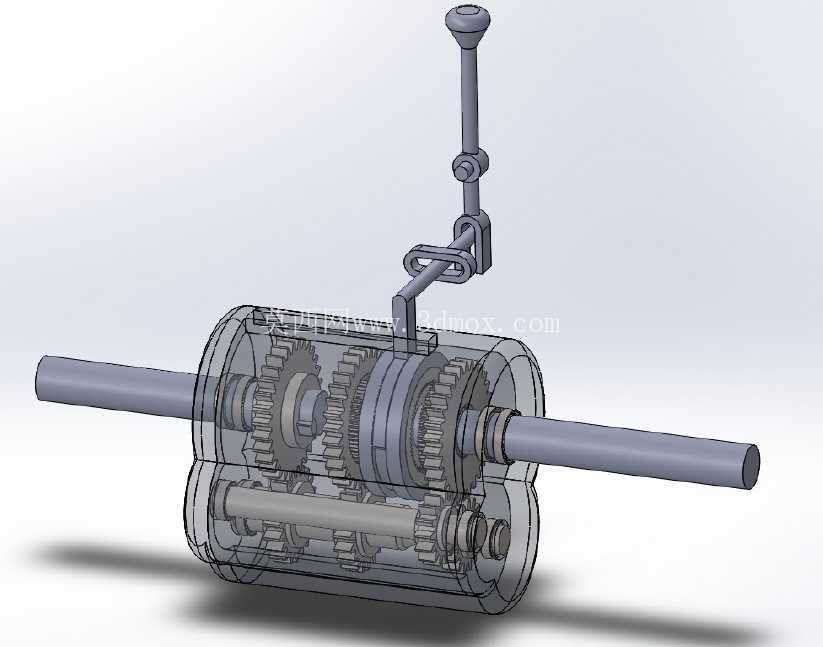

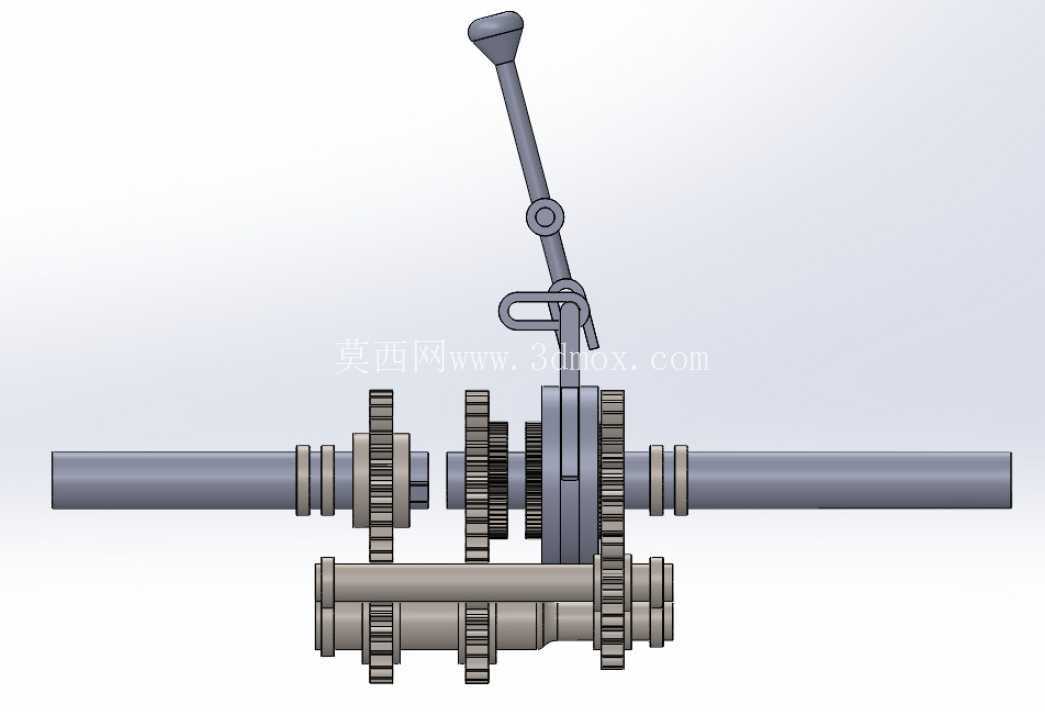

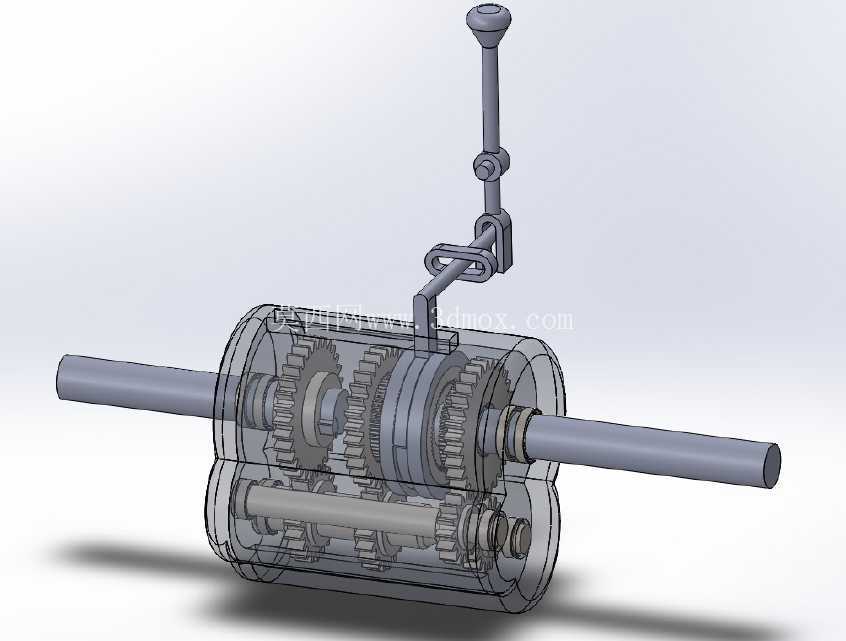

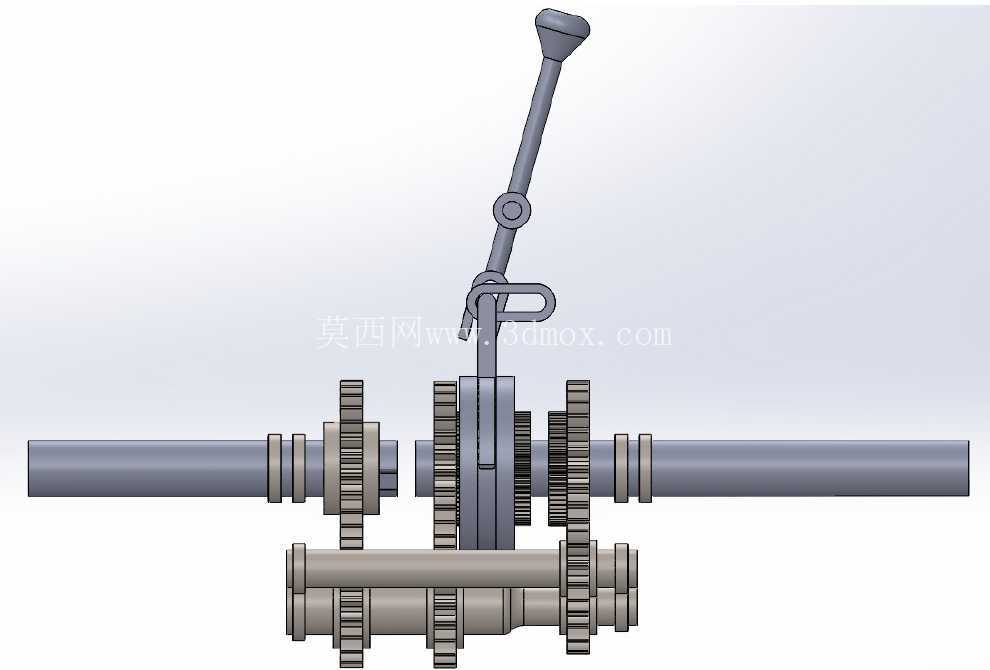

  底盘中部布置有变速箱式切换单元,其作用不是改变行驶速度,而是在不同转向模式之间改变前后轮转向传动关系。机构可实现常规前轮转向、四轮同向偏转的斜行模式,以及前后轮反向偏转的小半径转弯模式。常规模式下,后轮保持直行或仅随动,平台行为接近普通拖挂车,适合直线转运和通道内行驶;斜行模式下,四轮朝同一方向偏转,整车可在不改变车身朝向的情况下横向移位,适合靠近工位、贴边装卸或在密集设备之间调整位置;小半径模式下,前后轮反向转动,瞬时转弯中心落在车身中部附近,显著缩短转弯半径,适合仓库、试验场、狭窄装配区等空间受限场景。

  从结构设计思路看,车架主梁承担弯曲与扭转载荷,四角轮座处需要重点加强,因为转向轮在偏载和制动时会通过立轴把侧向力传回框架。模型中轮座采用上、下安装面与纵梁连接的形式,转向轴附近保留了轴承或衬套安装空间,便于后期维护。横向连杆沿车架长度方向布置,将前端操纵动作传递到后桥转向摇臂;连杆端点多采用球头或铰接结构,以补偿装配误差并减少卡滞。中部切换箱体通过拨叉、滑移齿轮或离合式连接件改变传动路线,使操作人员能够根据场地条件选择转向逻辑,而不需要拆卸任何杆件。

  外形边界方面,底盘呈长矩形布置,轮距与轴距均按平台稳定性预留,车轮外缘超出车架少量空间,转向时还需额外考虑轮胎扫掠范围。前轮转向角和后轮反向角不能只按最大几何角度设定,必须校核轮胎与车架、轮罩、连杆以及制动件之间的干涉。方向盘立柱向上前方伸出,属于人员操作区,设计时应保证握持高度、腿部空间和视线不受货物遮挡。若后续在车架上加装工作台、料箱、检测设备或牵引挂钩,应复核重心位置,避免转向时载荷集中到单侧轮组。

  该类机构可用于厂内转运小车、模块化工装平台、教学试验车、AGV 辅助底盘以及需要频繁对位的专用设备。实际工程应用中,四轮转向不仅提升通行能力,也对传动间隙提出更高要求:连杆过长会带来弹性变形,铰接点磨损后会造成前后轮转角不同步,因此关键摇臂应设置可调长度端头,方便在装配时校准转角关系。轮胎选型需结合地面条件,实心轮适合硬质厂房路面,充气轮则能缓冲冲击,但会引入侧偏刚度差异。整体建模时应把车架、轮组、转向立轴、传动拉杆、切换箱体和操纵立柱作为一个运动系统校核,而不是单独检查零件位置,这样才能在三维阶段发现模式切换中的极限角度干涉和传动死点。
