汽车悬架螺旋弹簧减震缓冲结构

　　螺旋弹簧与阻尼筒组合结构在乘用车辆、非道路作业车辆以及小型运动底盘中承担着路面冲击衰减与姿态控制任务，其工作状态直接关系到轮胎接地稳定性、乘员舒适性以及车架连接件的疲劳寿命。实际装车场景里，这类部件并非孤立存在：上端通过吊耳或衬套与车身塔座对接，下端固定在转向节或下摆臂支座上，车轮受到凸凹路面激励时，弹簧先把瞬时冲击转化为弹性势能储存并缓慢释放，阻尼筒则通过油液节流把往复振动能量转化为热能耗散，二者配合才能避免车身出现多次余振。

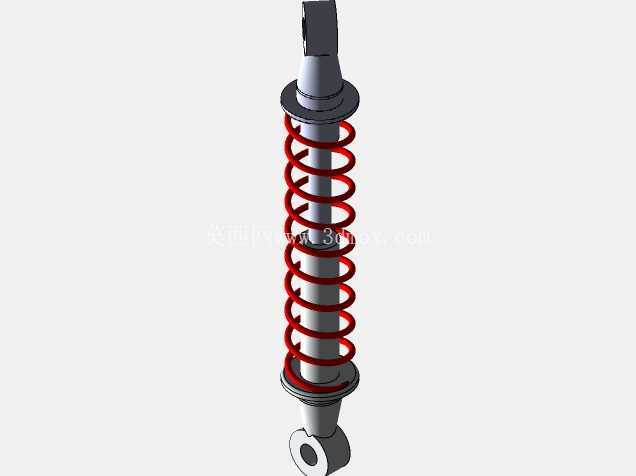

　　从结构功能拆分来看，外露的红色螺旋弹簧主要负责承载与回弹，中芯的筒状阻尼件负责控制伸缩速度，顶部白色端盖集成安装孔与防尘结构，底部收口座用于和下控制臂定位。弹簧圈径沿轴向保持等距布置，属于典型等节距圆柱螺旋压缩弹簧，这种设计在垂向载荷下刚度近似线性，便于底盘调校阶段匹配偏频；弹簧两端并紧磨平后贴合上下弹簧座，可防止侧向滑移。阻尼筒外筒与弹簧内圈之间预留均匀径向间隙，车辆过弯产生侧倾时，弹簧会发生轻微弯曲变形，间隙不足就会出现弹簧剐蹭筒身、异响甚至涂层剥落的问题，建模时必须把极限跳动工况下的相对偏移量校核进去。

　　设计思路上，首先要根据整车轴荷分配确定弹簧自由长度、有效圈数与钢丝直径。空载状态下弹簧被预压缩到设计安装长度，预留出足够的压缩行程应对满载与冲击；回弹行程则由阻尼筒活塞杆拉出长度限定，防止弹簧在车轮下坠时脱出。弹簧端部支承圈通常取1.5到2圈，端部磨平后支承面与轴线垂直度需要控制，否则装配后会出现侧向力偏载，加速活塞杆密封件磨损。阻尼筒顶部的耳环孔用于穿装固定螺栓，孔位中心到筒身轴线的距离、端面厚度都要和车身安装塔座的钣金开孔匹配；底部若采用吊耳结构，则需核对销轴直径与衬套压装空间。

　　外形尺寸与安装边界方面，弹簧外径决定了悬架塔座内圈避让半径，前舱布置时要留出轮胎跳动、转向摆动以及刹车管路的空间；总成轴向长度在自由状态、满载静平衡状态、最大压缩状态、最大伸长状态四个位置都要分别校核，避免金属碰撞。活塞杆表面粗糙度与镀铬层厚度影响密封寿命，外筒储油腔的容积要满足连续颠簸工况下的散热需求，防止油液高温衰减阻尼力。弹簧表面做喷丸强化后再喷涂有色防护层，既能抵御泥水锈蚀，也便于在总成装配中识别零件规格。

　　三维建模过程中，螺旋簧需要沿变节距或等节距路径扫描生成，端部并紧圈要单独压缩节距并做磨平切面，保证与弹簧座真实贴合；阻尼筒采用回转体特征加顶部侧向耳环凸台，活塞杆与外筒分件装配，体现伸缩运动关系。装配体里还要加入上下橡胶缓冲块、防尘罩、锁紧螺母等小件，还原真实模块。运动分析时可在活塞杆轴向施加位移激励，观察弹簧压缩量与阻尼筒行程是否同步，检查干涉情况。这类结构广泛用于前麦弗逊悬架、后拖曳臂悬架以及摩托车、全地形车的前后减震系统，是底盘平台开发中最基础也最关键的弹性阻尼元件。
