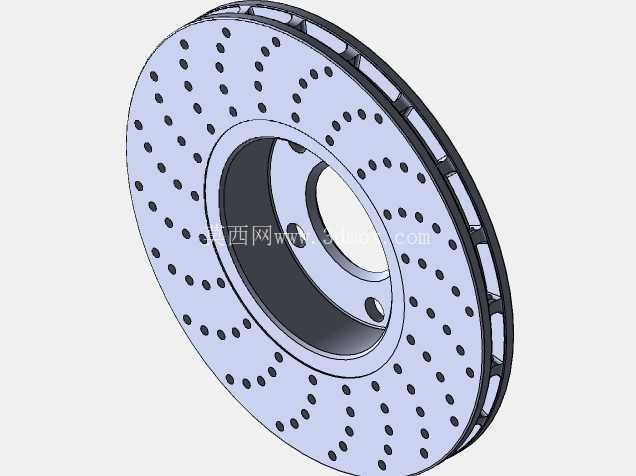

这套盘式制动部件的三维结构围绕乘用车行车制动的实际工况搭建,核心承载件为双层夹腔的通风制动盘,盘面全域排布交错的圆形散热通孔,两层盘体之间沿圆周均匀设置径向导流筋,将盘内空腔分割为数十条独立通风道,车辆行进时气流从盘体内侧入口涌入,沿径向从盘缘甩出,持续带走制动摩擦产生的大量热量。
从实际装车场景来看,这类制动盘多用于家用轿车、轻型商用车辆的前轮制动回路,配合浮动式制动卡钳完成行车减速、驻车制动的动作输出。车辆制动时,卡钳两侧的摩擦片从两侧夹紧旋转的制动盘,通过接触面的滑动摩擦将车辆动能转化为热能耗散,盘面的打孔设计首先可以快速排出摩擦片与盘面之间因高温产生的气化粉尘、摩擦碎屑,避免摩擦面形成气膜导致制动脚感发软、制动力度衰减;其次交错分布的通孔大幅增加了盘体与空气的接触面积,连续制动工况下的散热效率相较同尺寸实心盘提升明显,长下坡路段反复制动时更不容易出现热衰退。
建模过程中首先确定盘体的核心安装基准:中心的大直径通孔为轮毂轴头穿过的避让空间,中心凸台端面上预留的两个定位小孔对应轮毂的定位销,装配时制动盘套入轴头后,定位销卡入孔位完成周向防转,车轮螺栓穿过盘体周边的均布孔位,将制动盘、轮毂、车轮轮辋三者压紧连为一体,随车轮同步旋转。设计时需要严格控制安装面的平面度公差,若安装接合面存在翘曲,制动时高速旋转的盘体端面跳动量超标,会直接引发刹车踏板抖动、方向盘高频振颤的故障。
盘体的厚度方向尺寸需要匹配对应卡钳的摩擦片间隙,双层通风腔的壁厚经过工况校核,既要保证反复摩擦磨损后剩余厚度满足安全使用下限,也要避免盘体过重导致簧下质量升高,影响悬架响应特性。盘面的打孔排布避开了摩擦片的主要接触应力集中区域,孔边做了微小倒角处理,避免应力集中导致盘体在冷热交变工况下产生裂纹。两层盘体之间的导流筋采用径向直筋布局,加工铸造时流动性好,同时筋条本身作为盘体的内部支撑,在夹紧力作用下可以有效抑制盘体的轴向形变,保证摩擦面全区域均匀贴合。
结构设计时还预留了磨损余量边界,新盘的总厚度对应摩擦片的初始间隙,随着使用中盘面不断被磨损,厚度逐步降低,到磨损极限标记位置时必须更换,避免盘体强度不足在制动冲击力下碎裂。盘体的外缘做了小圆弧倒角,既去除铸造飞边,也避免转动时剐蹭周边的防尘挡板、卡钳壳体。中心安装凸台的高度经过匹配,保证制动盘安装后,摩擦面的轴向位置恰好落在卡钳摩擦片的行程区间内,不会出现偏磨、摩擦片局部接触的问题。
整套模型完整还原了制动盘从安装定位、通风散热到摩擦做功的全部结构特征,结构工程师可以在此基础上调整盘径、厚度、孔位排布、通风筋数量,适配不同整备质量车型的制动性能需求,也可以直接用于底盘制动系统的装配干涉校验、运动仿真分析,验证轮辋内部空间、卡钳行程、转向节周边间隙是否存在匹配冲突。
