直列三缸发动机气缸盖教学用结构

　　该结构对应直列三缸内燃机的气缸盖总成，在整机布置中承担密封气缸上部、形成燃烧室顶面、布置进排气道与冷却润滑通道的核心作用，常见于小排量乘用车、小型工程机械动力单元以及教学实训台架的拆解演示场景。从整机装配边界来看，气缸盖下平面通过缸垫与气缸体上止口贴合，四周分布的螺栓过孔需与缸体螺纹孔位严格同轴，底面围绕各缸燃烧室位置加工出对应凹腔，与活塞顶面、缸筒内壁共同围成可变容积的燃烧空间；顶面预留气门机构、凸轮轴支座或摇臂组件的安装基准面，侧向接口分别对接进排气歧管、冷却水管路与机油回流通道，所有结合面的平面度、孔位同轴度直接影响整机压缩压力与密封可靠性。

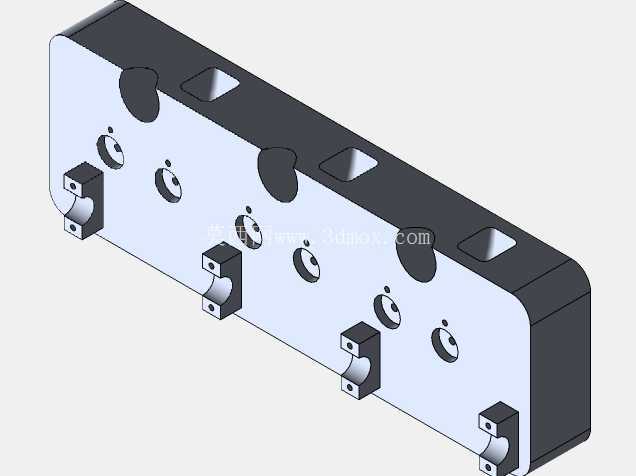

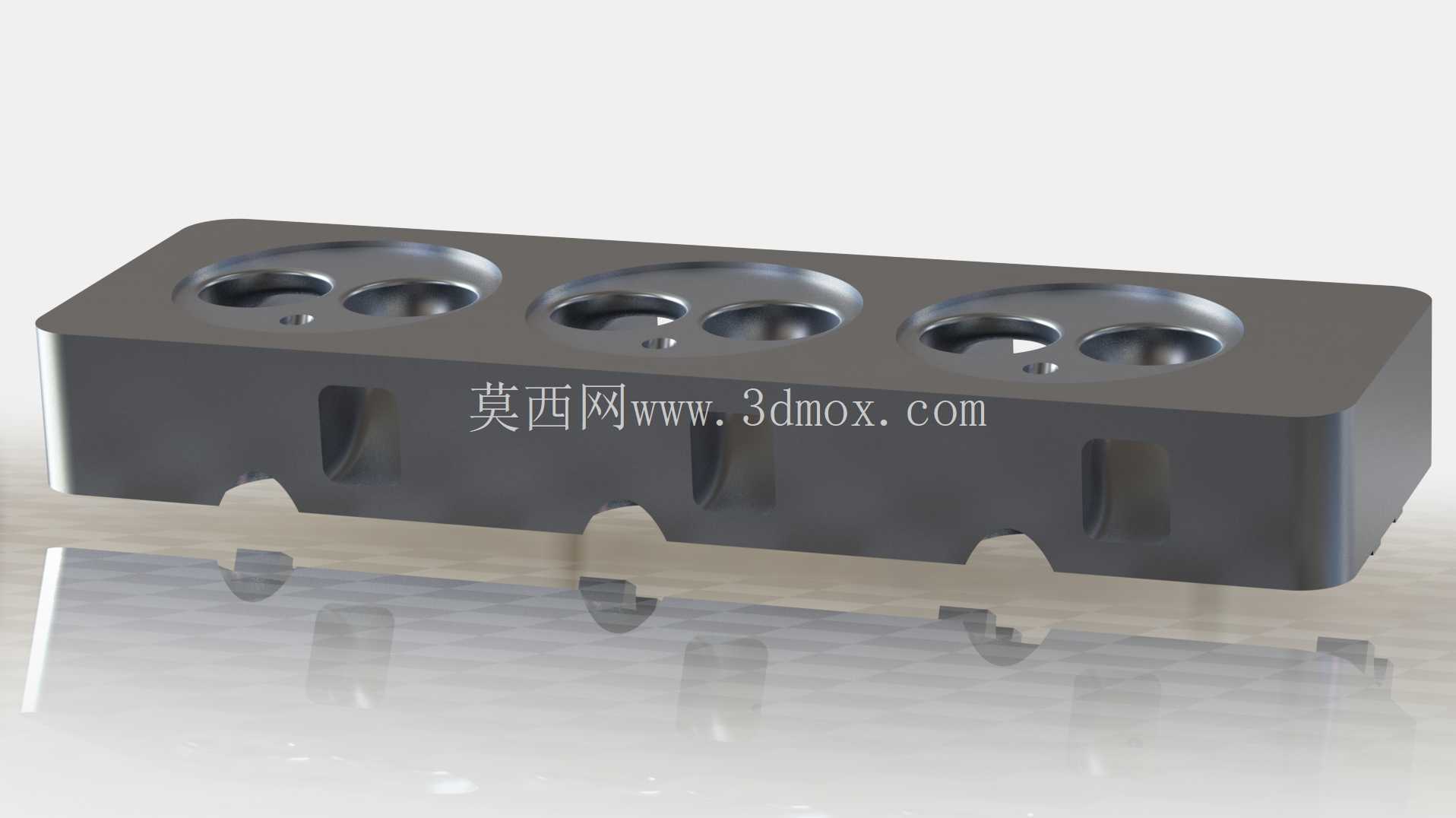

　　建模过程中优先还原了气缸盖的外部主体轮廓与顶部三组并列的气门安装区域，每组缸位对应成对布置的进气门、排气门座圈孔，孔口周边保留沉台与加工余量特征，便于后续在工程图纸中标注座圈压装尺寸与气门导管配合公差。主体侧面的加强筋沿螺栓孔连线与气道走向分布，既避免壁厚突变带来的铸造应力集中，也为缸盖在螺栓预紧力、燃气爆发压力反复作用下提供足够刚性；底部边缘的缺口与凸台对应缸体定位销、水套通孔和机油通道的避让位置，装配时可通过定位销完成周向限位，再按规定顺序分次拧紧缸盖螺栓，防止结合面翘曲漏气。

　　从功能逻辑上，气缸盖内部的进排气道分别连通各缸燃烧室与外侧歧管安装面，气道走向需在保证流通截面的前提下减少急转弯，降低进气阻力与排气背压；水套空腔环绕燃烧室喉口与气门座区域，将燃烧产生的热量通过冷却液循环带出，机油通道则为顶置凸轮轴、气门摇臂等运动件提供润滑与回油路径。教学场景下使用该模型时，可直观展示三缸机缸盖的缸心距排布、气门孔位阵列规律、两侧歧管接口的方位关系，也可用于剖切演示内部气道与水套的交错布局，帮助初学者理解缸盖作为多系统集成部件的结构复杂度。

　　外形尺寸方面，整体呈长条形块状结构，长度方向覆盖三个气缸的中心距总和，宽度方向容纳进排气道与两侧安装法兰，高度方向包含顶板、燃烧室凹腔与侧面加强筋的完整厚度；安装边界需重点核对底面缸孔开口位置、顶面螺栓孔阵列间距、侧向歧管连接法兰的螺孔分布，以及两端与正时罩、后端盖结合的止口尺寸。结构设计上在保证气道流通能力的同时，通过合理布置壁厚与加强筋平衡轻量化与刚性需求，所有外露孔位均保留工程化的倒角与沉台特征，既符合铸造拔模与机加工工艺逻辑，也能在装配实训、结构原理讲解、整机三维干涉检查等场景中直接作为参照对象使用。
