省力杠杆式手动订书机装配结构

　　该手动装订器具的三维结构围绕日常办公、文印整理、轻型包装辅助和教学装配演示等场景展开，核心任务是把成叠纸张、薄卡纸、标签袋或软质包装材料通过金属钉线快速压合并弯折固定。与电动装订设备相比，这类器具不需要气源、电源和复杂控制单元，操作者单手即可完成取放、对位、压合和复位，适合桌面空间有限、装订频次中等但要求即时响应的工位。

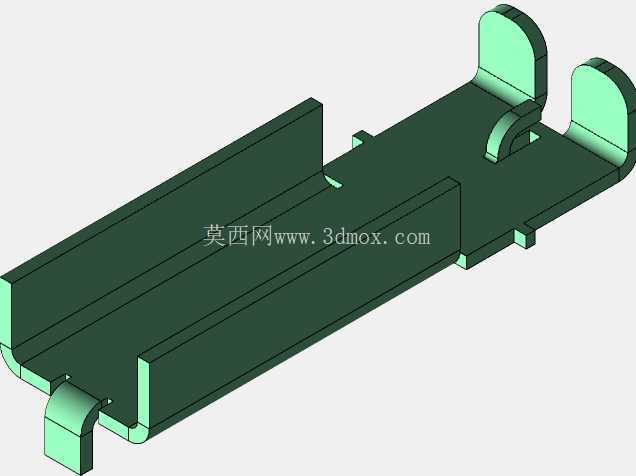

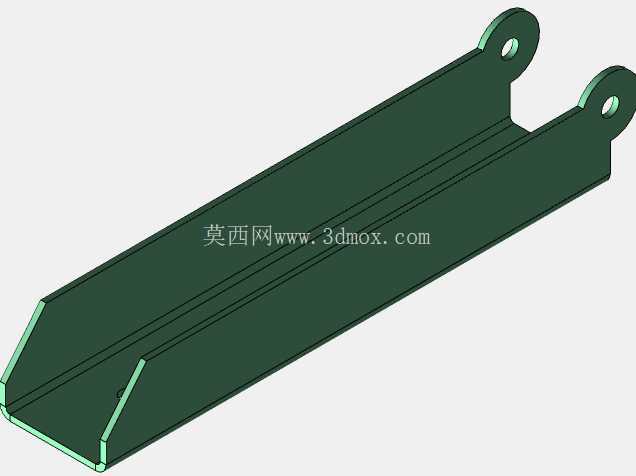

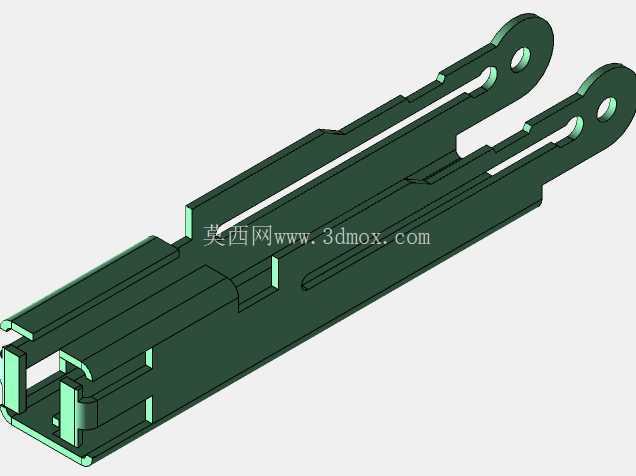

　　从实际用途看，结构重点不在单一零件外形，而在压钉、导钉、成形、退料和回弹之间的动作协调。上部压臂承担手动输入力，下部基座承担纸张支撑和钉脚折弯，中部滑道约束钉条推进方向。压下手柄时，前端压钉片先接触最外侧钉坯，随后将单枚钉线从钉槽中推出；钉尖穿透材料后进入底座成形槽，两个钉脚在槽面约束下向内弯曲，形成可靠的封闭锁紧。松开手柄后，弹性元件使压臂抬起，推钉机构继续补充下一枚钉，操作者可直接进入下一次装订循环。

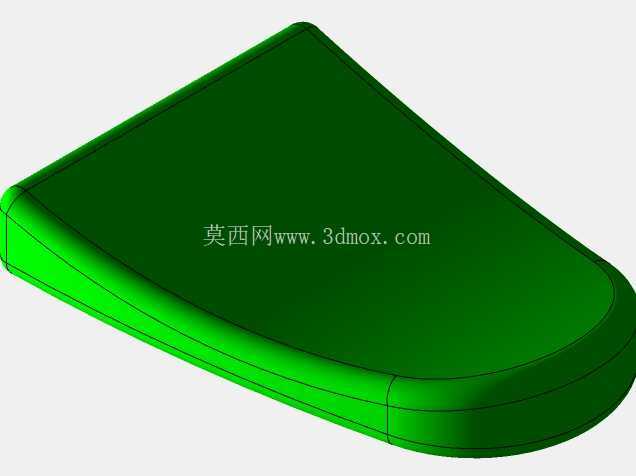

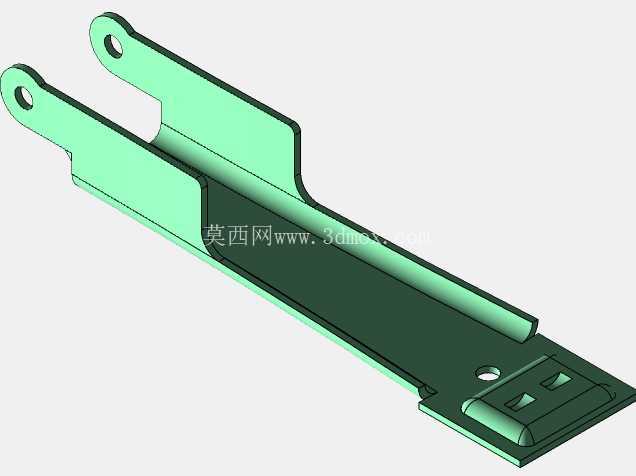

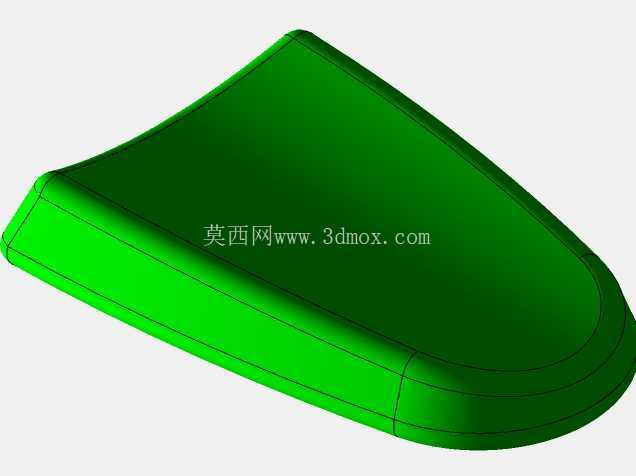

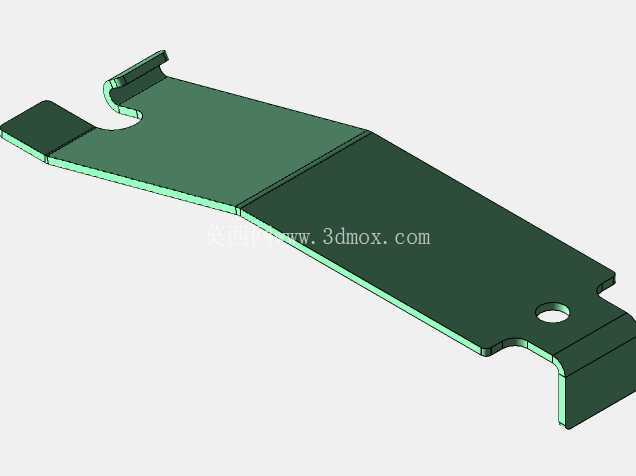

　　设计思路上，杠杆比例需要在手感和结构尺寸之间取得平衡。压臂铰接点靠近前端工作区，手柄末端向后延伸，使手部输入力经过增力后传递到压钉片；若力臂过长，整机开合高度和收纳空间会增加，若力臂过短，则厚纸装订时操作者负担明显。模型中压臂、底座和钉道采用分层布置，既保留了手部握持空间，也让前端装订位置保持可视。上部绿色压盖对应钉仓区域，拆卸或翻开后可补充钉条；底座前端设置与钉脚成形相关的凹槽和定位面，保证钉线穿透后不会自由散开。

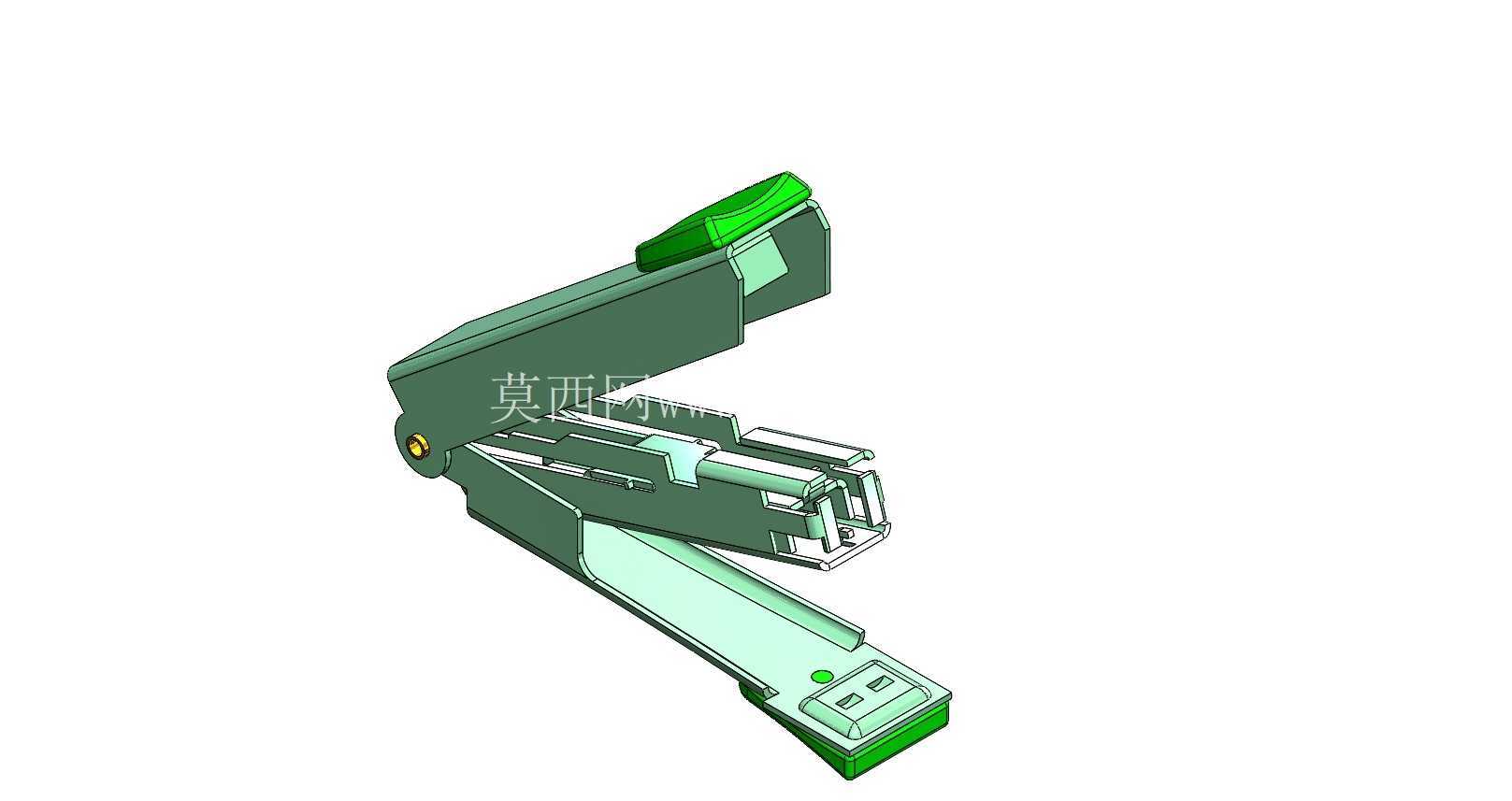

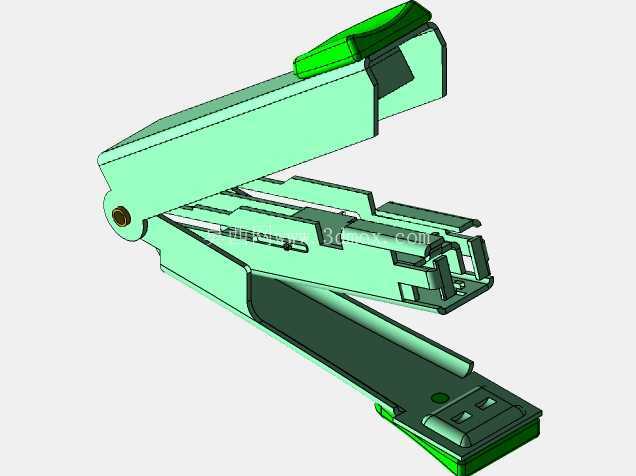

　　外形边界方面，整机呈长条钳形，闭合状态下上部压臂与下部底座大致平行，前端为执行装订的窄口区域，后端为铰接和握持区域。底座需要略宽于压臂，以提供稳定支撑面，避免压合时整机绕前端翻转；前端开口高度决定可容纳材料的最大厚度，通常面向普通纸张和薄文件，不应按厚层纸板装订设备理解。安装关系上，铰接轴、压钉片、推钉爪、复位弹性件和底座成形槽需要保持同轴或共线约束，任何侧向偏摆都会造成钉线变形、卡钉或钉脚弯折不对称。

　　结构细节中，手柄曲面不仅考虑握持，还承担控制压下轨迹的作用。压臂绕销轴旋转时，压钉片应保持近似垂直的下行方向，因此滑道与铰接位置需要配合；凸轮式或斜面式推进件可在压臂抬起时驱动推钉爪小幅前移，使钉条始终贴近出口。固定方式上，销轴、卡扣和仓盖限位共同控制拆装顺序，仓盖既要便于打开补钉，又要在压合时不能松脱。底座表面的小凸点或限位结构可用于纸张靠边定位，减少装订点偏离纸张边缘的情况。

　　在建模表达上，装配体应保留各零件之间的运动间隙：压臂与底座在铰接处需要旋转自由度，压钉片与钉道之间保留滑动间隙，推钉爪与钉条接触处体现单向推进关系，复位元件则表现出压合后的回位趋势。干涉检查应重点关注压臂下行极限、钉条出口、底座成形槽和手部握持区。厚纸工况下，钉线穿透阻力增大，机架侧壁和销轴孔会承受弯曲载荷，因此铰接区域的壁厚、加强筋和根部圆角不能只按外观处理。

　　该结构也适合作为机械基础课程或机构设计练习对象：其中包含杠杆增力、铰接旋转、弹性复位、滑道导向、冲压成形和手动人机操作等多个典型要素。设计者在调整外形时，应先确定装订厚度、钉条规格、底座成形槽位置和手柄开合角，再反推压臂长度、仓体容量和销轴位置。若用于办公场景，外观可偏向圆润和轻量化；若用于车间标签、包装袋或工艺卡片装订，则应加强底座耐磨性、钉道刚度和前端可视性，使设备在高频重复操作下仍能保持稳定出钉和整齐成形。
