国际象棋全套棋子棋盘精细三维结构

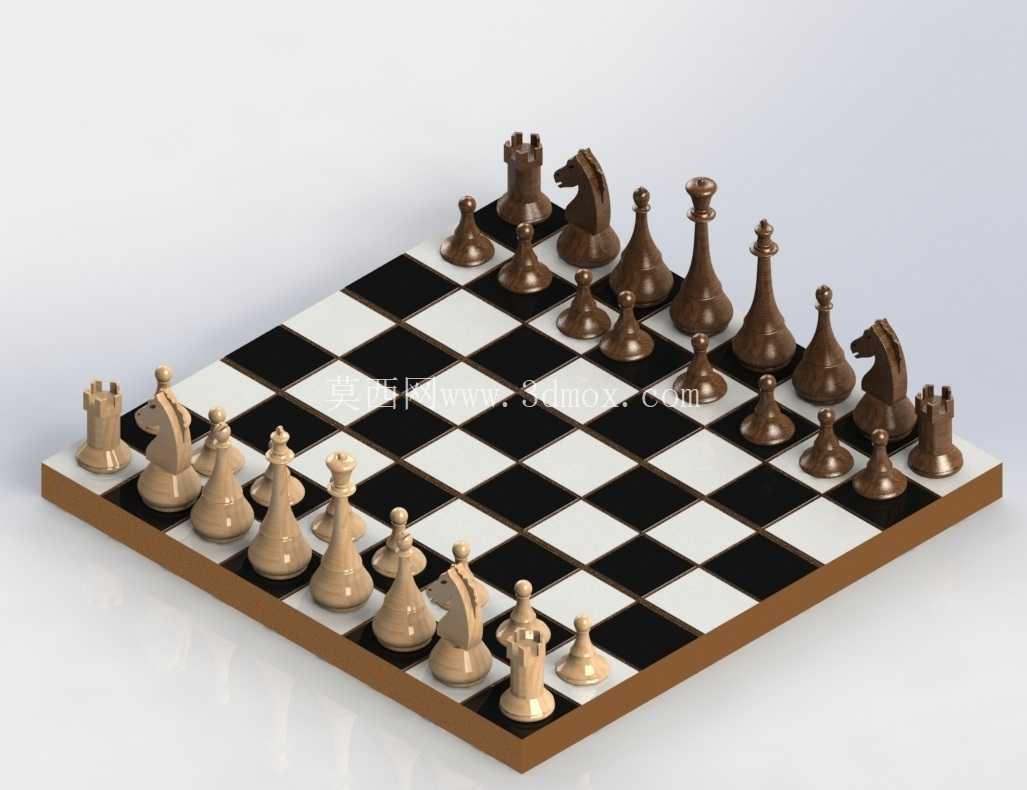

　　这套国际象棋三维结构围绕桌面棋具的完整使用场景展开，建模对象包含黑白双方全部棋子与八乘八格棋盘，棋子种类覆盖王、后、车、马、象、兵，能够直接用于文创产品打样、教学教具展示、桌面摆件结构校核以及数控加工前的造型确认。棋子采用经典斯汤顿棋具轮廓，深色与浅色两组分别布置在棋盘两端，底座落在格面中心区域，整体摆放关系符合常规对局初始布局，便于在装配环境中检查棋子间距、格位对应关系以及拿取时的手部操作空间。

　　棋子设计以回转体为主体，王、后、车、象、兵的主干部分均可通过旋转成型思路建立，柱身、颈肩、圆盘底座和顶部装饰形成连续过渡。王的顶部十字标识、后的冠状珠点、车的城垛切口、象的开槽与主教帽造型、兵的圆头球头均单独做出实体细节，避免仅靠贴图表现。马是整套棋具中非回转特征最明显的零件，头颈轮廓采用曲面拉伸与放样组合处理，鬃毛、面部和底座衔接位置保留足够壁厚，若后续走实木雕刻路径，可在三维环境中提前核对刀具可达性；若采用树脂打印或塑料注塑，则需关注马头悬挑区域的支撑方向、拔模斜度以及薄壁处填充强度。

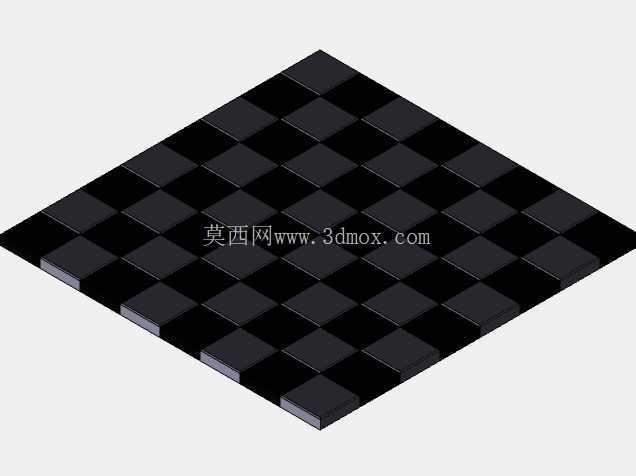

　　棋盘部分采用黑白相间的方格阵列，外围设置连续边框，边框略高于棋格面，能够限制棋子误滑出盘体。格面与边框之间保留浅台阶，视觉上形成独立棋盘面，结构上也便于拆分为面板、外框和底部垫板。棋盘边长按标准棋格比例建立，单格宽度与棋子底座直径匹配，棋子落位后四周留有均匀间隙，相邻棋子在初始排布时不会发生干涉。底座直径控制在格宽的六成左右，既能保证摆放稳定，又不会挤占相邻格位；棋子高度按兵种层级区分，王最高，后、象、马、车依次变化，兵的高度最低，形成清晰识别轮廓。

　　从实际用途看，该结构不只服务于虚拟展示，也可延伸到教学实训、文创加工和桌面游戏产品开发。教学场景中，完整装配能够帮助初学者理解各兵种初始位置与棋盘坐标关系；加工场景中，回转类棋子可直接转为车削工序参考，马件可转入四轴雕刻或增材制造路径；产品开发场景中，设计师可在现有轮廓上替换材质、调整配重、增加磁吸结构或在底盘内嵌金属片。若增加磁吸功能，需要在棋子底座中心预留圆柱沉孔，沉孔外径不得超过底座壁厚安全范围，磁铁装入后通过垫片或胶合层封闭；棋盘下方则可对应布置薄铁片，铁片不能破坏格面平整性。

　　建模时将每个棋子作为独立零件处理，再通过装配体完成双方阵列摆放，有利于后续单独修改某一兵种而不影响其他零件。回转件的草图中心线必须与装配竖直方向一致，底座底面设置为水平基准，保证棋子稳定站立。马件的曲面分模线建议沿身体两侧对称布置，顶部鬃毛和面部凸起处预留圆角，降低雕刻崩边或打印层纹突兀的问题。棋盘格面可采用实体分块或整体面板加表面纹理两种方案：实体分块利于多材质拼接和加工装配，但零件数量较多；整体面板更适合快速成型，后期通过上色、贴膜或激光雕刻表现格纹。

　　安装边界方面，棋子不需要复杂机械连接，核心约束是底面与棋格面的贴合，底座边缘应做轻微倒角，既减少桌面摩擦划痕，也能在棋子轻微偏移时自然回正。棋盘外框转角建议采用圆角过渡，避免尖锐边角；底部可增设四个防滑垫，防滑垫位置避开棋盘主承载区，厚度统一，防止盘体晃动。若作为展示模型渲染，深色棋子可赋予木纹或抛光树脂材质，浅色棋子对应枫木、榉木或米白塑料质感，棋盘边框使用略深的木质色调，从而强化棋子与格面之间的层次。整体结构在尺寸协调、兵种识别、加工可行性和桌面使用稳定性之间取得平衡，能够作为棋类产品设计、工艺练习和三维装配演示的完整参考。
