激光切割木质循迹巡线小车底盘结构

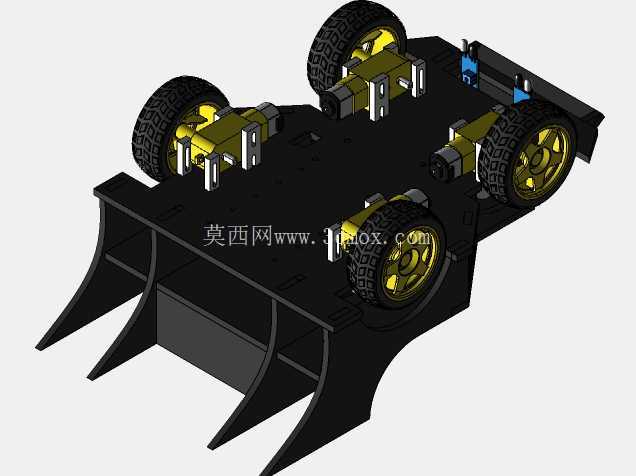

　　这套循迹巡线小车结构面向高校电子设计竞赛、自动化实训课程以及小型移动机器人验证场景，核心用途是在铺设黑白循迹标识线的平整场地上完成路径识别、自主行驶与任务搬运。整车采用四轮独立布置形式，底盘主体为平板式承载结构，前端设置多组向下延伸的弧形拨叉围挡，既可以在行进过程中收拢场地上的小型物料，也能作为碰撞缓冲结构，避免车架直接撞击赛道边界。

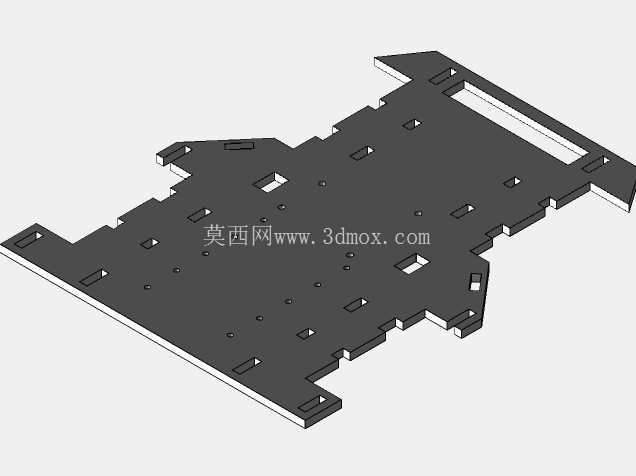

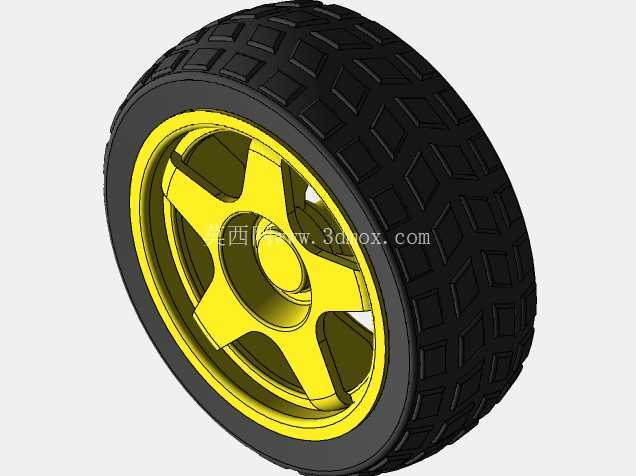

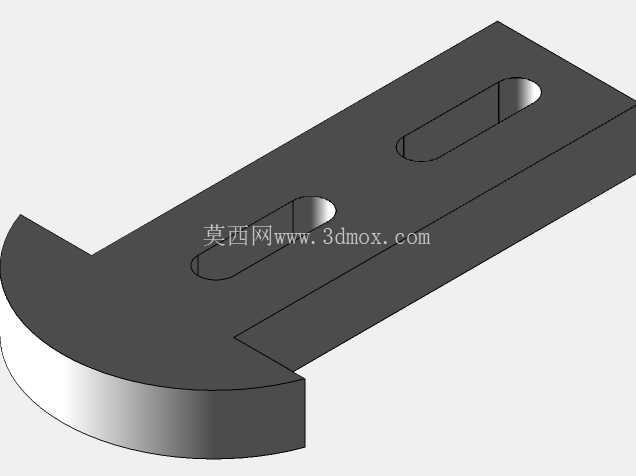

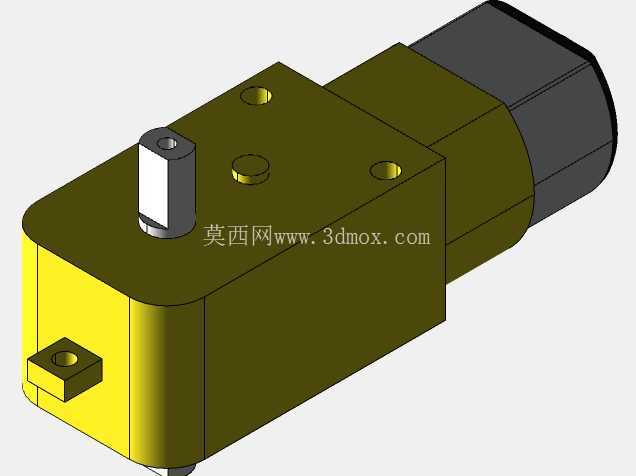

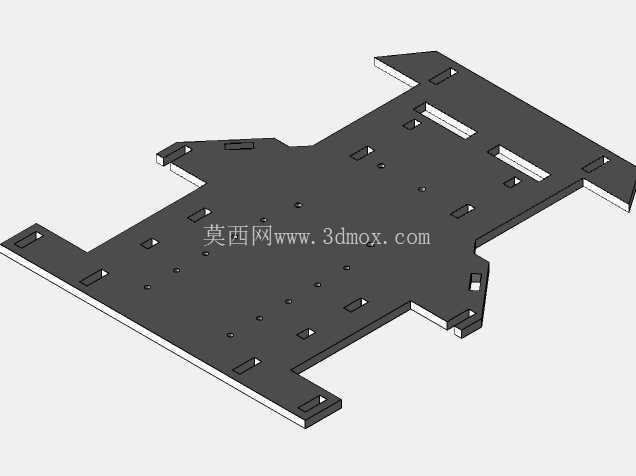

　　从实际装配逻辑来看，底盘平板上预留了多组电机安装位、传感器固定孔以及控制板堆叠空间，四个驱动轮分别通过独立减速电机与车架连接，轮组采用带深花纹的橡胶轮胎搭配黄色轮毂，轮胎胎面的块状花纹能够在木质、PVC、哑光漆面等常见赛道表面提供足够抓地力，避免起步打滑与转向侧偏。电机座采用立式夹持结构，通过螺栓锁紧在底盘预设的槽位上，槽位预留了小幅调节余量，可在装配时调整电机轴与轮轴的同轴度，补偿激光切割板材的厚度公差。

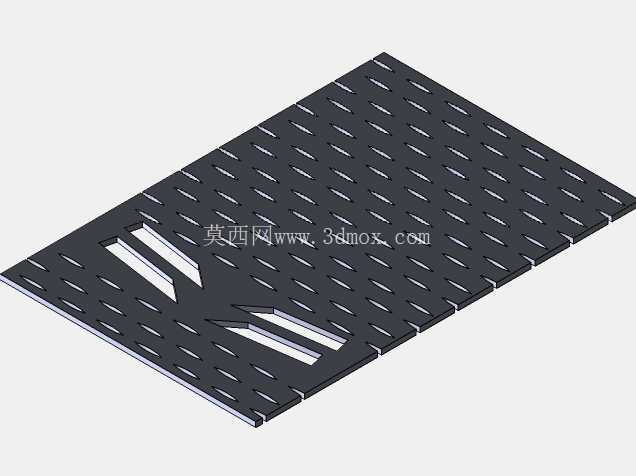

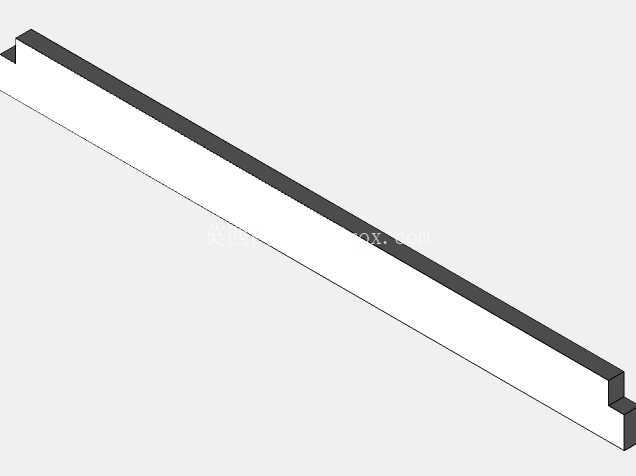

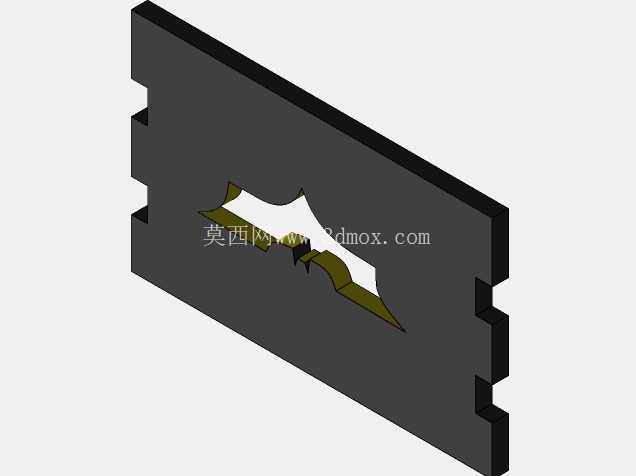

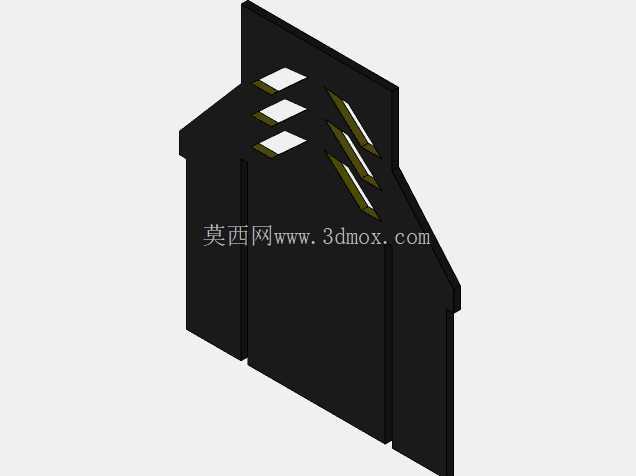

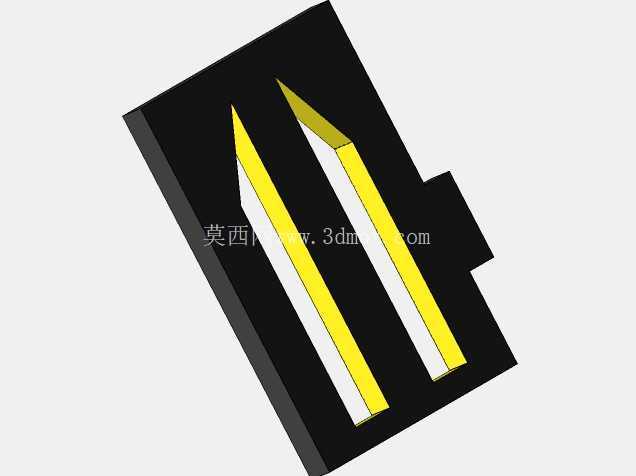

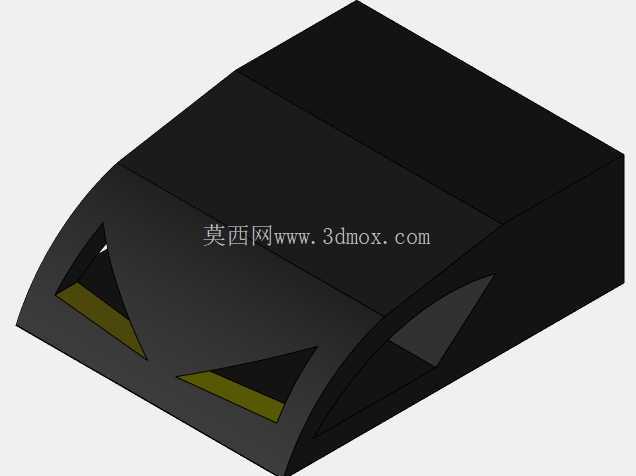

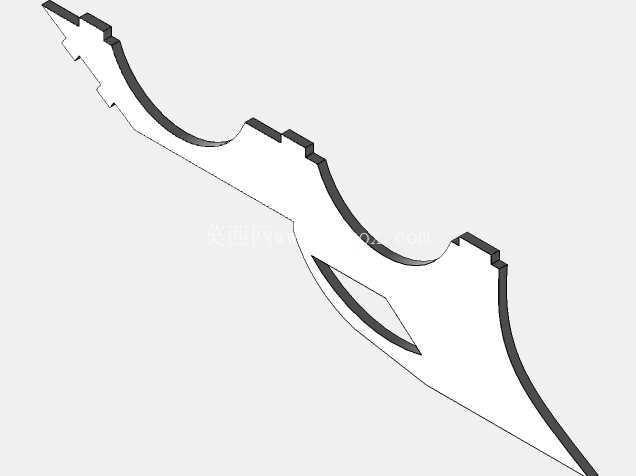

　　设计思路上充分考虑了激光切割木材的加工特性：所有车架板材均采用二维轮廓切割后叠层组装，无需复杂的三维机加工工序，板材之间通过卡口、螺栓连接固定，前端的弧形围挡由多片平行的异形板件拼接而成，板件下缘做了收窄倒角，行进时可以顺滑地将地面散落的小球、方块物料引导至车架中部的容纳区域，不会出现物料被推挤到赛道两侧的问题。底盘前端沿横向均匀布置了一排循迹传感器安装位，可适配多路红外灰度传感器，传感器的安装高度与水平间距都预留了调节空间，能够根据赛道黑线宽度调整检测点密度，保证弯道、交叉路口处的路径识别精度。

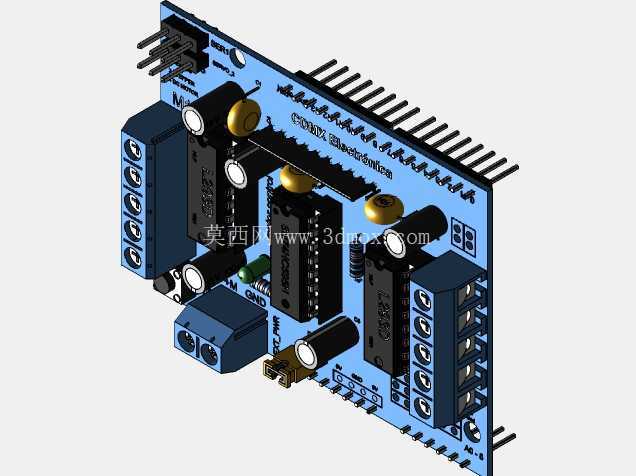

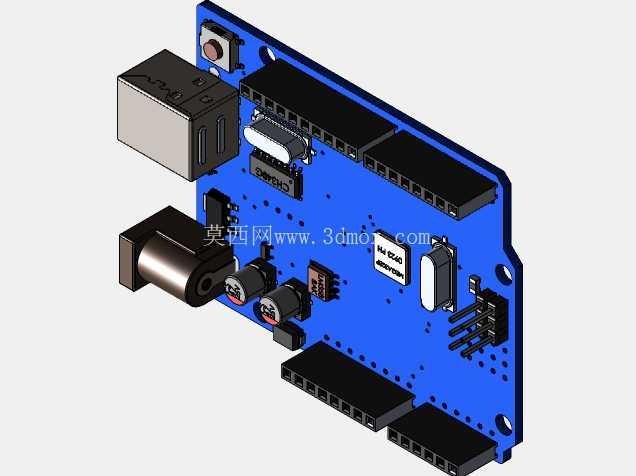

　　安装边界方面，整车底盘的长宽尺寸适配常规竞赛赛道的通行宽度，轮距设置避开赛道常见的凸起接缝，车架上层平板留有足够的冗余安装面，可叠加固定主控板、电池组、蓝牙通讯模块甚至小型机械执行机构；车轮外缘到车架侧边的距离控制在安全范围内，转向时不会出现轮胎剐蹭围挡的情况。底盘离地间隙经过匹配，既保证传感器到地面的检测距离处于灰度传感器的最佳工作区间，也能顺利通过赛道上的小幅接缝与坡度过渡。

　　在结构验证阶段，这类木质切割车架的优势在于修改迭代速度快，调整孔位、围挡轮廓或者传感器安装位置时，仅需修改二维切割图纸即可重新加工，不需要开模或者复杂的钣金折弯工序。四轮驱动的布置形式相比两轮差速加万向轮的方案，在爬坡、拖拽轻量物料时动力冗余更充足，行进过程中底盘姿态更平稳，不会出现万向轮卡滞在赛道缝隙里的故障。车架上的所有电气元件都可以沿平板表面规划走线，电机线、传感器线可通过板材上预留的小孔收纳到车架下层，避免行驶过程中线材拖拽到地面或者卷入轮组。

　　针对实训教学场景，这套结构的拆分逻辑清晰，学生可以在装配过程中理解移动机器人的轮系布局、传感器布置原则、驱动电机安装同轴度要求，也能直观掌握激光切割板材的叠层设计方法，后续还可以在现有底盘基础上扩展避障传感器、无线通信模块或者抓取机构，完成更复杂的机器人任务验证。
