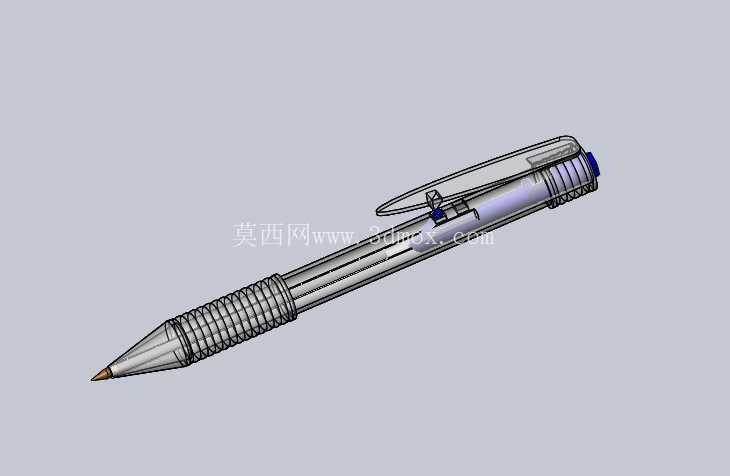

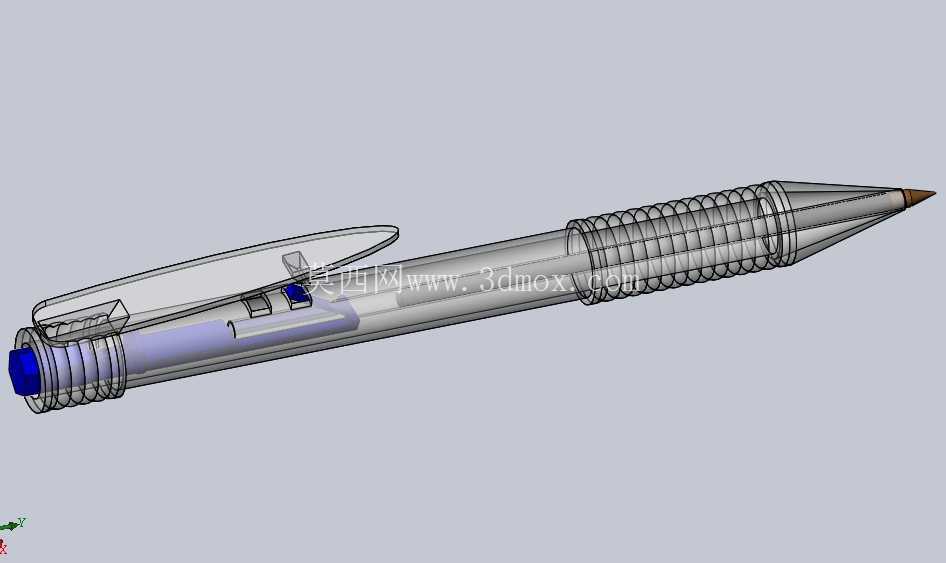

全尺寸按动式透明圆珠笔结构建模

　　这套三维结构围绕日常使用的按动式圆珠笔展开，整体按照真实握持与书写尺寸搭建，没有做展示用的夸张放大，也没有为了渲染效果压缩内部配合空间。模型把透明外笔杆、内置笔芯、前端锥形笔头、尾部按动结构、侧边笔夹以及握持区防滑胶圈全部拆开表达，既可以看到外观轮廓，也能透过半透明壳体观察内部零件的相对位置，适合用来理解小型日用文具中常见的伸缩锁止、导向限位和人机握持设计。

　　从实际使用场景看，这类笔广泛出现在办公记录、车间点检、图纸批注、仓储签单、学生书写等场合。它不像精密仪器那样依赖复杂传动，但对低成本、大批量、长期反复按动和顺手握持有明确要求。设计时首先要保证笔芯在筒体内沿轴线稳定滑动，前端锥套需要给笔尖提供同轴导向，避免书写时笔尖晃动；尾部按动件则要在有限长度内完成下压、回弹和卡位动作，使笔芯能够在伸出书写与收回保护两个状态之间切换。模型中透明笔杆的价值在于把这些隐藏关系直接呈现出来，结构工程师可以据此检查笔芯行程、弹簧压缩空间、内壁加强筋位置以及按动钮与壳体之间的避让关系。

　　外形处理上，笔杆采用细长圆管形态，主体轴线平直，便于注塑成型和控制壁厚。前端由圆筒段逐渐过渡到锥形笔头，锥面既承担视觉收束，也让笔尖靠近书写面时减少视线遮挡。握持区布置了多圈环状防滑纹理，纹理高度不宜过大，否则会增加长时间书写的压迫感；间距也不能过密，否则模具脱模和手部触感都会受到影响。笔夹从笔身上部延伸，外形带有轻微弹性弧线，用于夹在笔记本、口袋或文件夹边缘，其根部需要保留足够连接宽度，避免反复开合后在转角处产生应力集中。

　　内部结构的重点不在零件数量，而在空间分配。笔芯作为功能核心，占据筒体主要长度，外部壳体要为油墨管、金属笔尖和复位弹簧留出连续通道。笔芯与内壁之间宜保留合理间隙，间隙过小会因塑料件变形或毛刺造成卡滞，间隙过大则会在书写时产生径向晃动。尾部按动机构通常需要配合止位齿、导向槽和弹性复位件，模型虽然以外观与内部装配展示为主，但各部件的轴向叠放关系已经明确，能够作为后续细化棘轮、卡扣和弹簧参数的基础。

　　从安装边界看，整笔属于手持式细长产品，不需要设备安装面，但在结构设计中仍要考虑若干边界条件。笔身外径需要适配成人手指握持，前端锥套外径逐步减小，握持区纹理外径略大于主笔杆，以增加摩擦力；笔夹外轮廓不能明显超出手部正常握取范围，否则放入口袋或笔袋时容易勾挂。笔芯伸出后，金属笔尖应超出前端口足够长度，使书写角度自然；收回后，笔尖应完全进入锥套内部，避免污染纸面或刺伤织物。尾部按动钮的顶面要略高于笔杆端面，同时控制按压行程，使拇指操作时不需要明显改变握笔姿势。

　　建模思路上，透明材质并不是单纯为了视觉效果，而是承担结构表达作用。外筒使用透明效果后，内部蓝色笔芯、黑色按动小件和前端金属笔尖形成层次，观察者能够快速判断零件是否同轴、运动件是否与内壁干涉、笔夹根部是否与按动区域冲突。对于三维建模从业者来说，这种产品适合练习旋转体建模、薄壁壳体、加强筋布局、弹性卡扣、环形阵列纹理以及多零件装配关系。若后续进入工程细化，还可以在现有外形基础上补充壁厚拔模、浇口位置、分模线、零件公差和材料收缩率，使概念结构进一步转化为可注塑生产的文具零件。

　　在维护与制造视角下，圆珠笔的可靠性来自简单而稳定的配合。笔杆要兼顾透明度与抗冲击性，握持胶圈或纹理区要改善摩擦，笔夹要保持适度弹性，前端锥套要承受笔尖侧向力，内部弹簧则负责稳定回弹。模型把这些功能区域集中在一条细长轴线上，便于检查总长、外径、锥度、夹持位置和内部行程之间的平衡。它既可以作为日用消费产品结构设计的参考，也适合用于装配动画、爆炸视图、人机握持演示以及小型塑料件建模训练。
