汽车传动系统离合器操纵杆三维设计

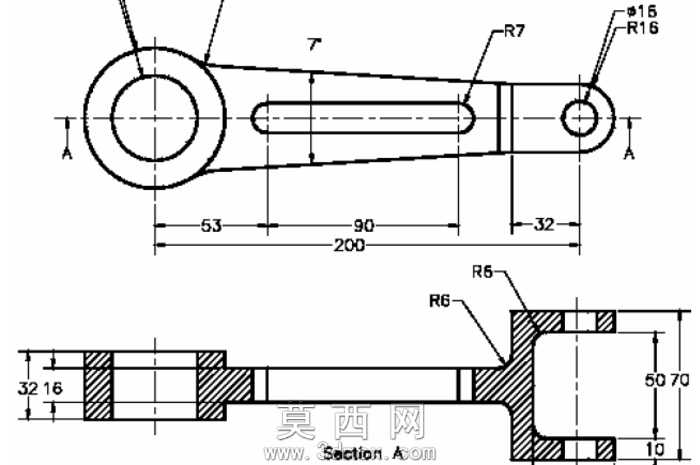

本离合器杆三维模型采用CATIA软件完成全参数化建模，建模过程遵循机械零件设计的基准优先原则，首先建立零件的三个正交基准平面，确定杆身的整体布局走向，以安装端的回转孔中心作为核心设计基准，依次推导其余结构的位置尺寸。模型主体为长条形连杆结构，一端为带通孔的环形安装座，孔位内壁做了等直径圆柱面约束，用于与离合器转轴配合，环形座外侧做了圆角过渡处理，避免应力集中；杆身部分采用了轻量化的槽型截面设计，在保证结构抗弯强度的前提下，去除了中部多余的实体材料，既降低了零件整体重量，也减少了离合操纵过程中的运动惯量，提升操纵响应速度。杆身另一端为分叉式双耳连接结构，两个耳片上分别设置同轴的安装小孔，用于连接离合操纵拉索或推杆，耳片与杆身的衔接位置做了三角加强筋结构，强化连接部位的结构强度，避免反复受力后出现断裂变形。建模过程中对所有锐边均做了R0.5-R2不等的圆角处理，还原实际机加工零件的倒角工艺特征，同时避免三维模型在后续工程分析中出现应力奇异点。材质渲染阶段为模型赋予了发黑处理的结构钢材质，调整材质的金属度、粗糙度参数，模拟实际金属零件表面的哑光金属质感，背景采用渐变深蓝色调突出零件主体结构，通过三点布光方案打光，分别设置主光源、补光与轮廓光，清晰展现杆身的槽型结构、安装孔位与加强筋的细节特征，让模型的结构层次清晰可辨。设计过程中充分考虑离合器杆的实际工况，在安装孔位预留了合理的配合公差间隙，杆身的长度比例、力臂长度均参考成熟的离合操纵系统参数设定，保证零件装配后能够实现顺畅的离合传动动作，满足操纵力传递的功能需求，模型结构完整无破面，可直接用于后续的装配干涉检查、运动仿真模拟以及工程图纸导出。
