轴突200sl慢跑点组装升级结构设计

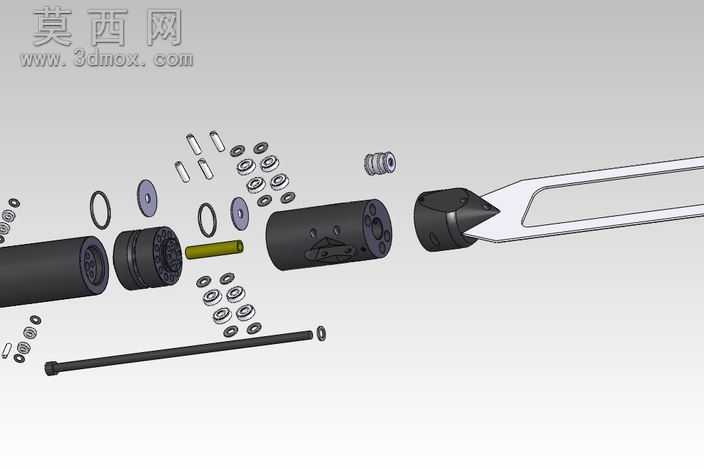

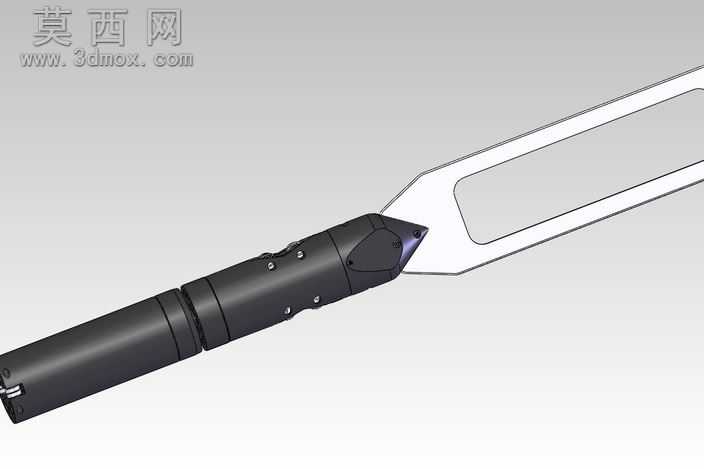

本作品为轴突200sl慢跑点组装升级结构的三维建模成果，建模过程中严格遵循机械装配的公差配合规范，对每一个组成零件都进行了精准的参数化绘制，完整还原了升级后结构的装配逻辑。从爆炸视图呈现的内容来看，整套结构包含长轴类主体零件、筒状壳体组件、密封垫圈、轴承类零件、弹性连接件、端盖固定件以及末端叉形工作部件，各零件的建模均按照实际加工尺寸进行1:1还原，确保装配后不存在干涉问题。材质渲染阶段，针对不同零件的实际应用材质做了区分处理：金属类轴件、壳体采用哑光发黑金属材质，还原金属零件表面的氧化处理质感；密封橡胶圈采用半哑光黑色橡胶材质，体现橡胶件的弹性质感与表面细微纹理；轴承类零件的滚动体采用亮面金属材质，保持架采用深色工程塑料材质，精准区分不同部件的材质属性；末端叉形部件采用亮面金属与哑光防滑材质结合的渲染方式，还原实际部件的握持与工作接触面的材质差异。结构设计上，升级后的组装结构优化了原有零件的配合间隙，在筒状壳体内部增设了定位台阶，确保内部轴类零件的同轴度，密封件的排布位置经过调整，形成多道密封结构，提升整体结构的防尘与防松性能；长紧固件贯穿整个壳体组件，配合两端的锁紧结构，让整体装配的紧固性得到提升，避免使用过程中出现零件松脱的问题；末端连接部位采用卡扣与紧固件结合的固定方式，既保证了连接强度，也便于后期的维护拆卸。建模过程中对每一个零件的倒角、退刀槽等工艺结构都做了完整还原，没有忽略加工细节，确保模型可以直接用于后续的工程图导出、装配模拟以及结构验证，爆炸视图的排布清晰展示了各零件的装配顺序，能够直观呈现整套结构的组装逻辑，为该结构的生产组装、升级改进提供了直观的三维参考依据。
