曲柄滑块式气缸连杆传动机构

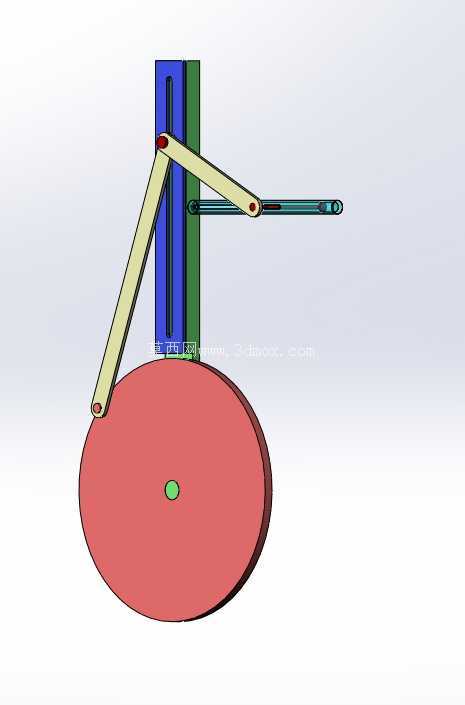

　　这套机构的核心是把旋转运动与直线往复运动做可靠转换，主体由底部红色曲柄转盘、两根浅色传动连杆、竖直导向立柱以及水平布置的气缸滑杆组成。在自动化产线里，这类结构常见于短行程推料、工位间歇送进、夹具开合以及教学演示台架：转盘由电机或手轮驱动做整周回转，偏心销通过长连杆把扭矩传递到竖直滑块，滑块沿立柱导轨上下滑动，再经上方短连杆带动水平气缸杆做伸缩动作，从而把连续旋转拆解为两段具有确定相位关系的直线输出。

　　从建模思路看，各杆件均采用等截面拉伸实体，铰接点处预留同轴销孔，孔位与杆长严格按曲柄摇杆演化为曲柄滑块的几何关系布置。底部转盘中心设绿色主轴安装位，偏心销靠近盘缘，保证曲柄半径远小于连杆长度，这样压力角在全行程内都能控制在较小范围，传动效率高、卡死风险低。竖直立柱由蓝绿两块平行立板构成，中间开出通长导向槽，滑块嵌于槽内，侧向间隙由槽宽约束，只能沿竖直方向平移；立柱底部需要落在设备基板上，安装时以转盘主轴中心为定位基准，保证立柱导向面与转盘平面垂直。

　　水平气缸部分通过铰座与机架相连，缸筒尾部的铰接点允许其在小角度内随动摆动，活塞杆端部与短连杆铰接，这种浮动连接可以补偿两轴之间的微小不同轴，避免活塞杆受径向弯矩而导致密封件偏磨。实际选型时，气缸行程要略大于连杆机构推算出的水平位移量，两端保留缓冲余量；铰接销统一选用标准圆柱销配合开口销或轴用挡圈轴向限位，销与孔采用间隙配合，保证转动灵活。

　　安装边界方面，整机占用空间以转盘外径为最大回转半径，竖直方向高度由立柱顶端决定，水平方向则要考虑气缸完全伸出时杆端的极限位置，基板上需预留主轴轴承座、立柱固定孔以及气缸尾座三组安装面。调试时先手动盘动转盘，观察滑块在导向槽内是否全程无卡滞，再逐点检查水平杆的两个极限位置，确认连杆与立柱、缸体之间不存在运动干涉；若出现死点附近起动困难，可借助转盘惯性跨越，或在机构布置时让从动件行程避开精确死点位置。整套模型把运动副、杆件比例和安装关系都表达得比较清楚，适合用来验证行程曲线、核算铰接点受力，也可作为CSWA类装配练习的参考结构。
