多支铜管乐器收纳放置支架设计

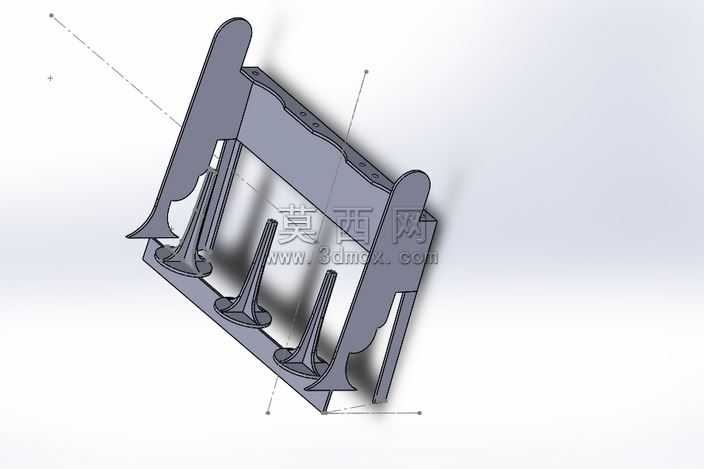

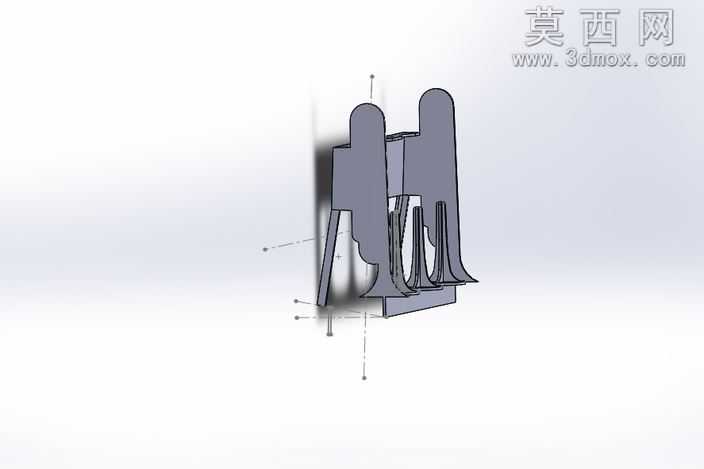

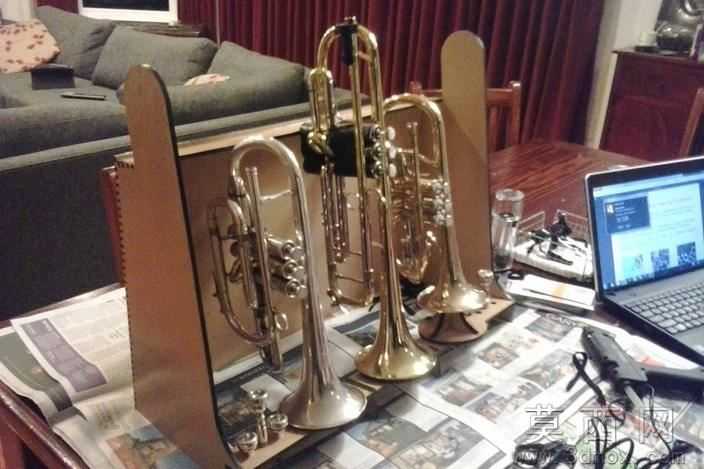

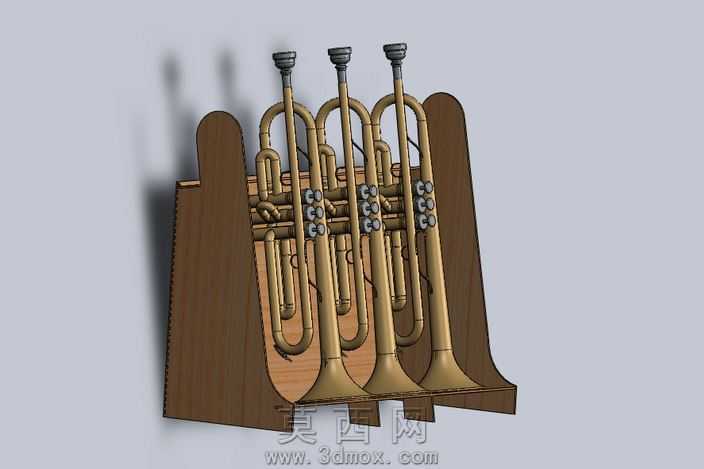

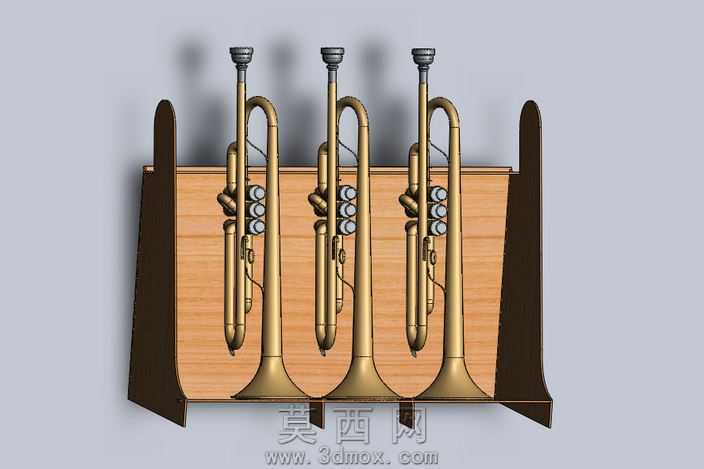

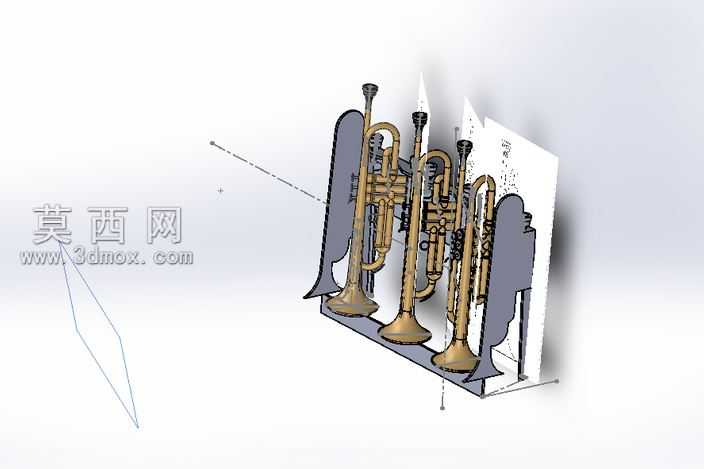

本作品为面向铜管乐器爱好者设计的多乐器收纳放置支架，整体采用立式分层排布结构，可同时容纳小号、长号等不同尺寸的铜管乐器，解决多支铜管乐器日常存放易磕碰、摆放杂乱的问题。建模阶段采用SolidWorks完成全参数化结构搭建，首先根据常规小号、长号的管径、喇叭口尺寸、整体重心位置确定支撑点位，每一处乐器托位都做了贴合乐器外形的弧形曲面设计，避免硬质棱角刮伤乐器漆面。支架主体采用两侧立式支撑板搭配横向承托条的框架结构，两侧支撑板预留了等距排布的卡槽，可根据不同乐器的尺寸灵活调整横向承托条的安装高度，适配不同规格的铜管乐器存放需求。材质设计上，主体结构预设为激光切割成型的多层胶合板材质，板材边缘做倒圆角处理，接触乐器的承托部位预留了软质绒面贴装的凹槽，可粘贴防滑绒垫进一步保护乐器表面，同时提升放置时的摩擦力防止乐器滑落。渲染阶段还原了真实居家桌面的使用场景，将支架放置于铺有防护报纸的桌面，搭配真实铜管乐器模型完成场景搭建，材质表现上还原了胶合板的自然木纹质感、金属乐器的亮面电镀黄铜光泽，以及笔记本电脑、布艺沙发等周边场景物件的真实材质属性，直观呈现支架成品的实际使用效果。设计思路上充分考虑了个人用户的加工可行性，整体结构无复杂曲面造型，所有板材零件均可通过平面激光切割完成加工，无需开模或复杂的机加工工序，用户自行采购板材切割后即可通过卡槽拼接完成组装，装配过程无需额外金属连接件，拆装便捷且结构稳定。支架底部做了加宽的支撑脚设计，放置时重心更低，即使同时放置多支较重的长号也不会出现侧翻问题，整体造型简洁规整，放置于桌面时不会占用过多多余空间，兼顾实用性与桌面美观性，适合铜管乐器爱好者日常居家练习时的乐器临时放置与长期收纳使用。
