Rotax道具挤压板厚3/16结构件

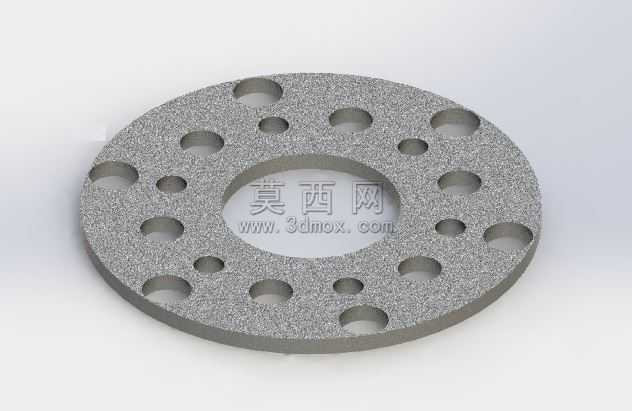

该三维模型为Rotax配套使用的挤压支撑板，整体采用环形圆盘式结构设计，建模过程中首先以基准平面绘制同心圆确定零件的内外径轮廓，保证中心通孔的尺寸精度满足装配同轴度要求。在孔位排布阶段，严格遵循对称式布局逻辑，沿圆盘周向交替排布不同直径的通孔，大尺寸通孔用于装配定位与减重，小尺寸通孔用于紧固件连接，所有孔位均采用拉伸切除命令完成建模，孔壁与圆盘端面保持垂直，未设置拔模斜度，适配挤压工装的刚性装配需求。模型整体厚度设定为3/16英寸，建模时对圆盘的上下端面做平面度约束，保证零件受压时的受力均匀性，边缘处做微小倒角处理，避免装配过程中出现锐边划伤的问题。材质渲染阶段采用磨砂金属质感，还原粉末冶金类金属零件的表面粗糙肌理，通过调整材质的粗糙度、金属度参数，模拟出铸态金属零件的哑光颗粒质感，未添加多余的装饰性纹理，完全贴合工业工装零件的真实外观特征。结构设计上充分考虑挤压作业的受力特性，多孔排布在保证连接点位充足的前提下，尽可能降低零件自身重量，同时对称式的孔位布局能够让挤压力均匀分散到整个盘面，避免局部应力集中导致的零件变形。建模过程中对所有特征做参数化关联，孔位的中心距、孔径、圆盘厚度、内外径尺寸均可通过参数调整快速修改，方便后续适配不同规格的Rotax道具使用需求，模型的所有几何特征均做了重合、同轴等几何约束，不存在特征干涉、破面等问题，可直接导入各类三维软件进行装配验证、工程图导出或者加工仿真使用。
