单缸内燃机活塞曲柄连杆总成

　　这套单缸动力总成的三维结构，覆盖了小型往复式内燃机从热能输入到旋转扭矩输出的全部核心运动链路，在农用小型耕作机械、便携发电机组、迷你摩托、园林割灌设备、教学实训台架这类场景中应用十分广泛。日常选型匹配时，工程师首先要核对的就是整机安装边界：曲轴两端的输出轴颈同轴度公差需要控制在0.02mm以内，轴伸长度要和外接负载的联轴器、皮带轮安装位完全适配，曲轴箱底部的安装支脚孔位间距、螺栓通孔直径必须和配套机架的预装孔对齐，避免装机时出现干涉错位。

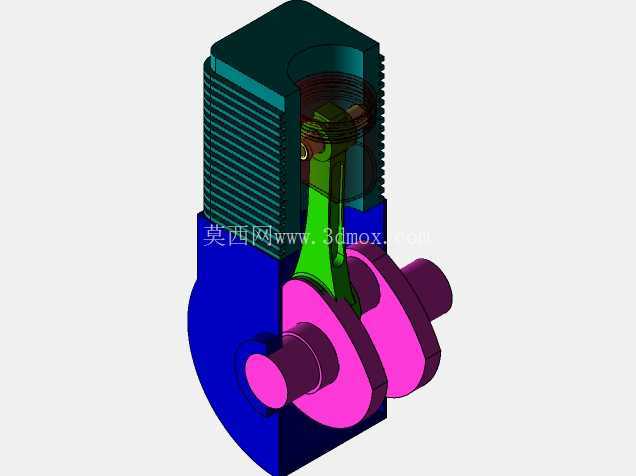

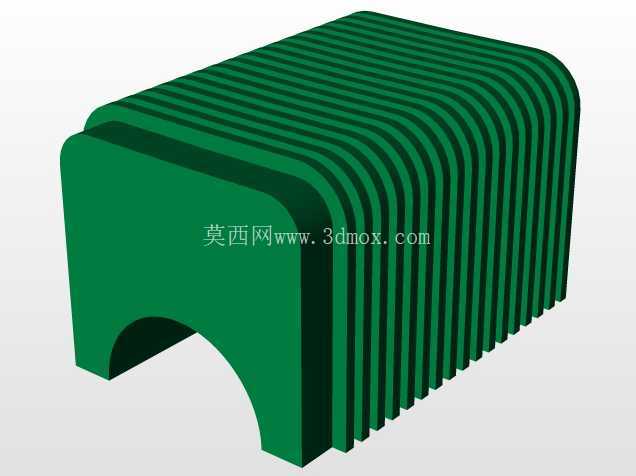

　　从结构设计逻辑来看，这套总成把气缸体、活塞组件、连杆、曲轴、曲轴箱壳体几个核心模块的装配关系完整还原：上部带散热鳍片的气缸段，鳍片的排布间距、延伸高度是按照自然风冷的散热需求设定的，工作时活塞往复运动产生的热量可以通过鳍片快速和空气对流交换，不需要额外加装水冷管路，大幅简化了小型动力设备的外围结构。气缸内壁和活塞的配合间隙预留了热膨胀余量，常温下的装配间隙控制在0.03-0.05mm区间，发动机达到工作温度后，活塞受热膨胀刚好和缸壁形成合适的油膜间隙，既不会因为间隙过大出现窜气、敲缸，也不会因为间隙过小出现活塞拉缸抱死。

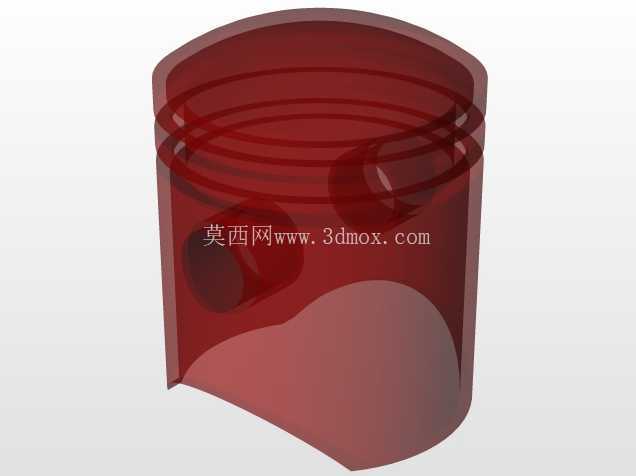

　　活塞作为直接承接燃烧压力的零件，顶面的燃烧室凹坑轮廓、环槽的分层位置都和实际工作需求匹配：三道环槽分别安装气环和油环，气环负责密封燃烧室内的高压燃气，油环负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞销座孔的同轴度、和连杆小头衬套的配合间隙，直接决定了连杆摆动时的运动平顺性，建模过程中需要严格核对活塞销的轴向限位结构，避免工作过程中活塞销轴向窜动刮伤气缸内壁。

　　连杆部件承担着把活塞的直线往复运动转化为曲轴旋转运动的传力作用，杆身采用了变截面的工字型轮廓，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴高速运转时的惯性冲击。连杆大头采用剖分式结构，和曲轴曲柄销配合的轴瓦安装位预留了合适的压紧余量，装配时连杆螺栓的预紧力矩需要严格按照工艺要求控制，既要保证轴瓦和曲柄销之间形成稳定的润滑油膜，也要避免预紧力过大导致连杆大头孔变形失圆。

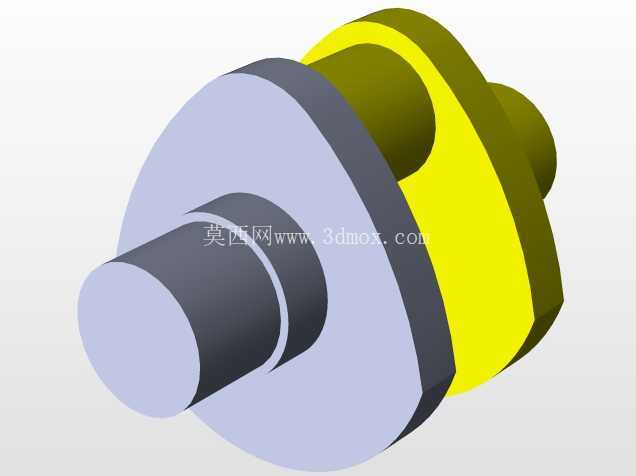

　　曲轴部分的曲柄配重块是动平衡调校的核心结构，两块扇形配重的质量、回转半径经过匹配计算，可以抵消活塞、连杆往复运动产生的一阶惯性力，大幅降低整机运转时的振动幅值。曲轴的主轴颈和曲柄销之间的过渡圆角做了圆弧强化处理，避免应力集中在交变载荷作用下出现轴颈断裂风险，主轴颈两端的油封安装位预留了标准密封圈的装配槽，防止曲轴箱内的润滑油从轴伸位置泄漏。

　　下部的曲轴箱壳体作为所有运动部件的承载基体，内腔的轮廓避让空间经过反复校核：曲轴回转时配重块的最大运动包络面和箱体内壁之间预留了不小于5mm的安全间隙，连杆摆动到极限位置时也不会和箱体内壁、气缸下段发生碰撞。箱体上的润滑油道开孔位置、机油标尺安装位、呼吸阀接口都按照小型通用汽油机的常规布局设定，既可以储存润滑各摩擦副的机油，也能平衡曲轴箱内因活塞往复运动产生的正负气压波动。

　　在教学和结构验证场景中，这套完整的装配模型可以直接用来演示四冲程发动机的进气、压缩、做功、排气四个行程的运动逻辑，设计者可以通过软件的运动仿真模块，给曲轴添加旋转驱动，直观查看活塞在气缸内的上下止点位置、连杆的摆动角度变化、曲柄配重的回转轨迹，提前排查静态装配时发现不了的运动干涉问题。针对改装场景，工程师还可以在这个基础结构上调整气缸行程、曲轴回转半径、活塞顶面压缩比参数，匹配不同排量、不同功率输出的使用需求，从结构层面验证改装方案的可行性，减少后续物理样机试制过程中的反复修改成本。
