V型十二缸动力单元在整车上的布置,通常沿着纵置后驱或者四驱平台的机舱中线铺开,两排气缸以六十度夹角分列左右,缸体顶面的加工基准、缸盖结合面的平面度要求以及曲轴箱下部的加强筋走向,都在这套三维结构里得到了直观呈现。做机舱布置的时候,工程师最先核对的往往不是排量参数,而是缸体长度与前围板、散热器框架之间的剩余间隙,十二根缸筒沿轴向依次排开,整机轴向尺寸明显大于直列六缸机型,前端还要留出水泵、皮带轮系、正时罩盖的安装空间,后端则要避让变速箱钟形壳与传动轴起始段,任何一处边界干涉都会在总装阶段造成返工。

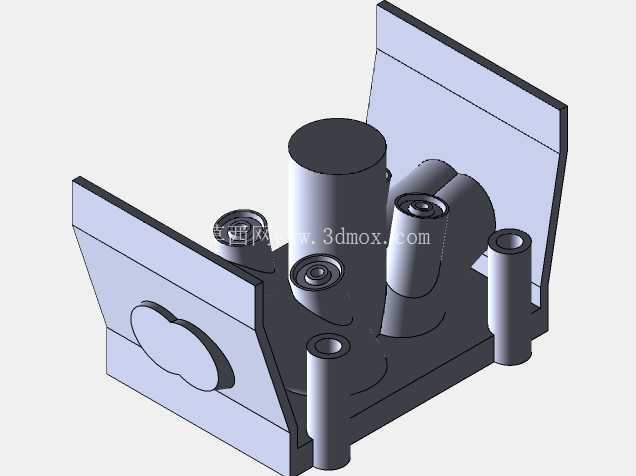

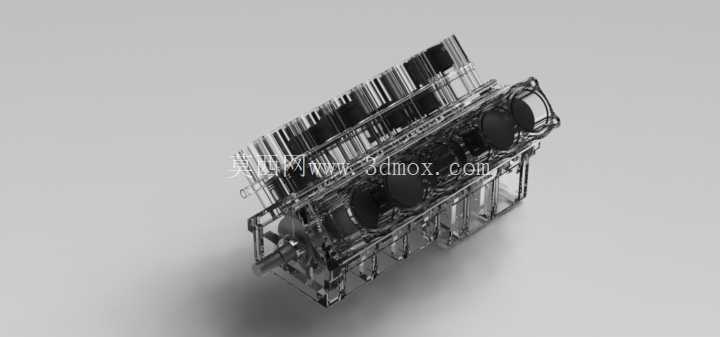

从实际用途看,这类大缸数动力装置多用于高性能乘用车、豪华巡航车型以及部分特种装备,核心诉求是在低转速区间输出充沛扭矩,同时通过两排气缸交替做功削弱一阶、二阶振动。模型中透明化处理的壳体把内部腔道暴露出来,可以清楚看到冷却水套围绕缸筒形成的环绕流道,机油主油道沿缸体侧壁纵向贯通,曲轴主轴颈座采用横向螺栓与横梁一体式锁紧结构,这些细节直接决定了整机在高爆发压力下的刚性表现。设计思路上,V型布局相比直列十二缸大幅压缩了轴向长度,却增加了宽度方向的布置难度,进排气歧管、凸轮轴驱动链、点火线束都要在两列缸盖之间的狭窄谷地内完成走线,模型里预留的凸台、孔位和安装耳片,正是为这些附属系统提供装配基准。
缸体下部的曲轴箱采用深裙式结构,主轴承盖结合面延伸到曲轴中心线以下,配合侧壁交错布置的加强筋,能够承受活塞往复运动产生的侧向敲击力。缸筒之间的壁厚经过压缩,在保证珩磨加工余量的前提下尽量缩小两列缸体的中心距,而缸体顶面围绕每个缸孔布置的螺纹孔,用于缸盖螺栓以规定力矩压紧气缸垫,密封燃烧室内数十个大气压的爆发压力。前端轮系安装面预留了曲轴皮带轮定位轴颈、水泵壳体连接孔以及发电机、空调压缩机的支架固定点,后端则围绕飞轮壳形成一圈螺栓孔,用于和变速箱壳体刚性对接,搭子面的平面度直接影响动力总成合装后的同轴度。
冷却回路在结构上采用跨列连通设计,冷却液从缸体侧面进水口进入后,先沿纵向水套分配到各缸筒外壁,再上行穿过缸盖水套覆盖气门座圈与喷油器周边热负荷最高的区域,最后汇集到节温器座。机油回路则依赖缸体内部铸造的横斜油道,把主油道压力油输送到每一道主轴承和凸轮轴轴承,模型中可见的油道堵头孔位,正是深孔加工完成后用于密封的工艺结构。安装边界方面,缸体两侧伸出的发动机悬置支架加工面需要与整车副车架悬置软垫精准对齐,三点或者四点悬置的布置形式决定了支架的受力方向,模型上加强筋从支架根部一直延伸到主轴承座,就是为了把动力总成的重量和工况冲击均匀分散到整个箱体。
对于逆向建模或者教学演示而言,这套结构把抽象的配气、曲柄连杆、冷却润滑系统的空间关系具象化,设计者可以在剖切视角下观察活塞在上止点、下止点时与缸筒、曲轴平衡重的相对位置,核对连杆在摆动过程中是否与缸体下裙发生干涉,也能据此推演装配顺序:先装曲轴主轴瓦与主轴承盖,再依次装入活塞连杆组、缸盖、凸轮轴与正时机构,最后完成外围附件的挂载。整机外形在宽度方向受两排气缸夹角制约,高度方向则要为缸盖罩壳、进气歧管和节气门体留出垂向空间,这些几何约束在模型的外轮廓上都有明确体现,能够为机舱间隙校核、维修工具可达性分析以及生产线工装夹具设计提供直接的几何依据。
