内燃机活塞连杆总成结构设计

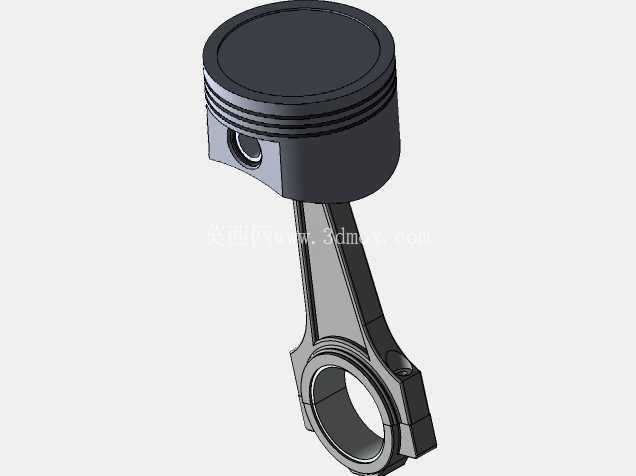

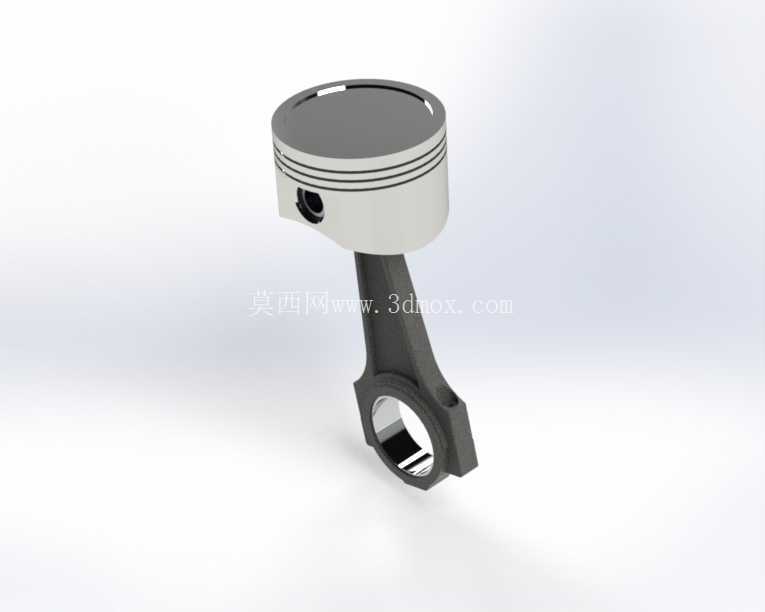

　　这套活塞连杆组件是往复式内燃机核心运动部件的完整三维结构，覆盖活塞本体、活塞环组、活塞销、连杆体、连杆轴瓦、连杆盖与紧固螺栓全部装配关系，可直接用于动力总成运动干涉校核、曲柄连杆机构动力学仿真前置建模、教学演示结构拆解以及小型动力设备改型设计参考。从实际装机场景来看，该类组件广泛适配小排量单缸汽油机、小型通用动力机组、微型发电机组以及实训教学用发动机解剖台，在整机运行过程中承担将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心职能，活塞顶面直接承接燃烧做功的高压冲击，通过活塞销将轴向作用力传递至连杆，再由连杆大头驱动曲轴曲柄回转，整套部件长期处于高温、高压、高交变载荷的严苛工况下，结构合理性直接决定整机的动力输出效率、运行寿命与NVH表现。

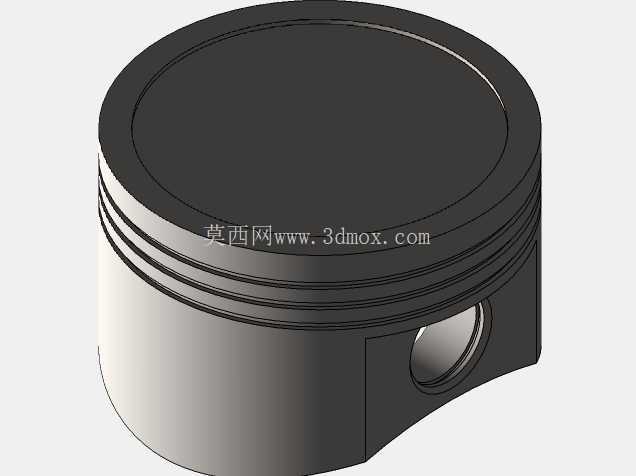

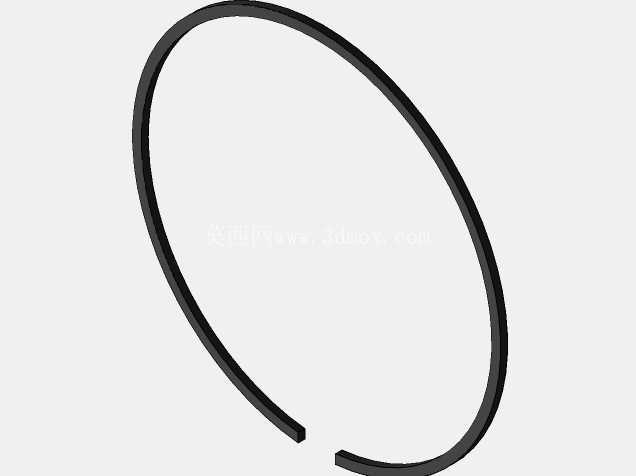

　　建模过程中首先梳理活塞的外形边界：活塞头部设置三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室高温高压燃气，避免做功行程气体窜入曲轴箱，油环则在往复运动中刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧。活塞顶面采用平顶结构，加工工艺简单、受热面积小，适配小排量通用机型的燃烧室匹配需求；活塞头部直径略大于裙部，预留热膨胀余量，避免工作温度升高后活塞头部受热胀大卡在气缸内壁。活塞销座位于活塞内腔两侧，销孔与活塞销采用高精度间隙配合，销座内侧设置加强筋衔接活塞内壁，分散燃气压力带来的局部应力，避免销孔位置出现疲劳开裂。

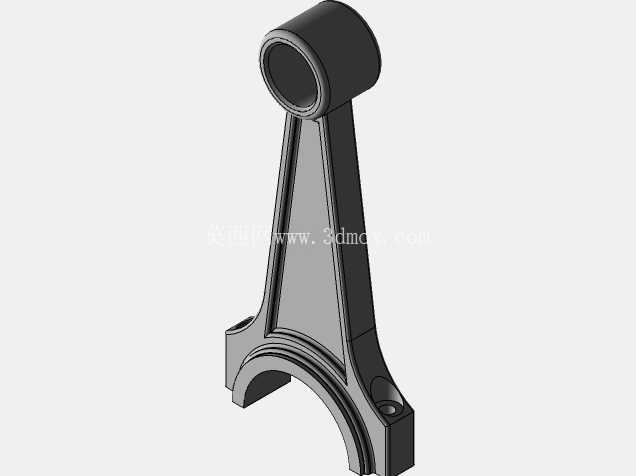

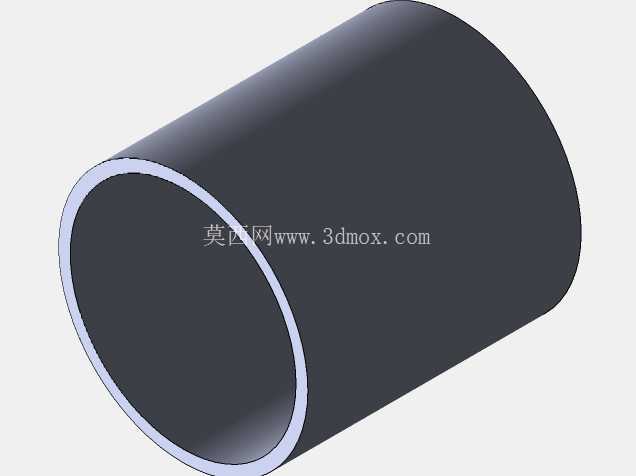

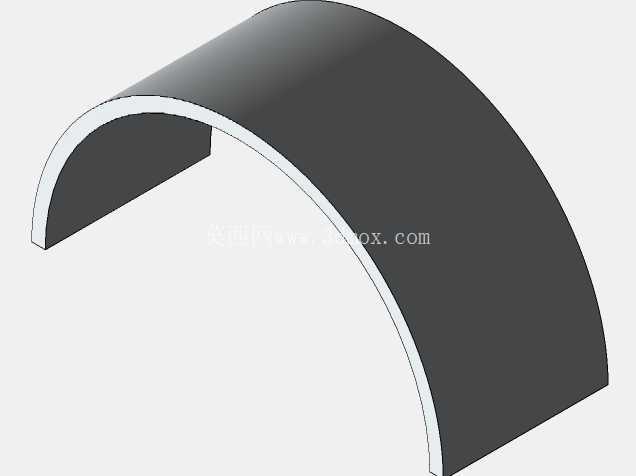

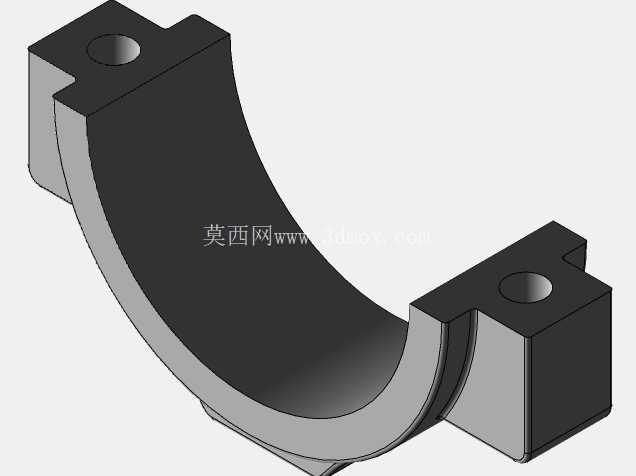

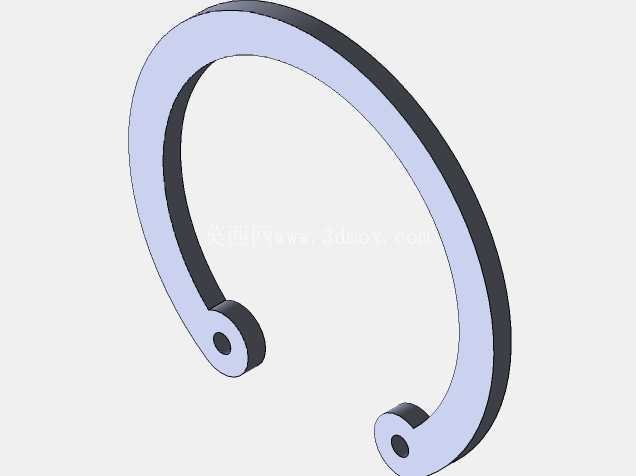

　　连杆部分采用分体式大头结构，杆身截面为工字形，在保证整体抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减小曲轴高速回转时的惯性力载荷。连杆小头加工活塞销安装孔，内部压装青铜衬套，降低活塞销与连杆之间的摩擦磨损，工作时通过曲轴箱飞溅润滑实现衬套摩擦面的油膜覆盖；连杆大头与连杆盖采用配对定位结构，两根高强度螺栓按规定扭矩锁紧，大头内孔上下分别安装轴瓦，轴瓦表面的减磨合金层与曲轴曲柄销形成滑动摩擦副，轴瓦上开设油槽与油孔，曲轴运转时压力润滑油通过曲轴内部油道输送至摩擦面，形成稳定动压油膜，避免金属直接接触烧蚀。设计阶段需要重点核对多个安装边界尺寸：活塞外径与气缸内径的配合间隙需根据活塞材质的热膨胀系数设定，常温下预留合理间隙，既不能间隙过大导致活塞敲缸、密封失效，也不能间隙过小造成热态拉缸；活塞销的轴向长度需保证装入销座后两端不超出活塞外圆，避免销端直接剐蹭气缸壁，销座外侧通常配套卡环嵌入环槽，限制活塞销轴向窜动。连杆大头的开合尺寸需要满足曲轴装配工艺要求，即从气缸体下方穿装连杆时，大头分体结构可顺利套入曲柄销，锁紧后大头外圆不能与曲轴箱内部的平衡块、缸体肋板发生运动干涉。整套组件的运动校核需要跟随曲轴转角遍历活塞全行程：活塞从上止点到下止点的往复运动中，连杆随活塞做上下平动的同时绕活塞销、曲柄销做双自由度摆动，需逐一核对连杆杆身与活塞内腔底部在活塞运动到上止点附近的避让间隙，以及连杆大头在曲轴回转过程中与缸体曲轴箱内壁的最小安全间隙，间隙不足会导致高速运转时部件碰撞磨损。活塞环的环槽尺寸与环的径向厚度、开口间隙匹配也是设计重点，气环开口在装配时需互相错开设定角度，避免开口对齐形成燃气泄漏通道，油环的回油孔需贯通活塞内腔，让刮下的机油顺利回流至曲轴箱。

　　从结构工艺性角度，活塞通常采用铝合金压铸成型，重量轻、导热性好，能快速将顶面吸收的燃烧热量通过活塞环传递到气缸壁再由冷却水带走；连杆多采用模锻合金钢制造，经热处理提升强度与冲击韧性，大头结合面采用精加工配对，保证装配后轴瓦孔的圆度与圆柱度。建模时所有配合面都保留了实际工程的倒角、退刀槽与圆角过渡，避免应力集中，比如活塞销座与内腔衔接位置的圆角、连杆杆身与大小头过渡处的圆弧，都对应实际零件的工艺设计，没有出现尖锐直角的不合理结构。这套完整装配模型清晰呈现了曲柄连杆机构的装配逻辑与运动关系，能够帮助结构设计者快速理解活塞连杆组的载荷传递路径，在进行新机型开发、旧设备故障复盘或者教学实训演示时，都可以直观展示各零件的配合方式与功能作用，也可在此基础上调整冲程长度、缸径参数、连杆中心距等核心尺寸，衍生适配不同排量、不同燃料类型的动力机型设计。
