双活塞拨叉往复运动转换机构

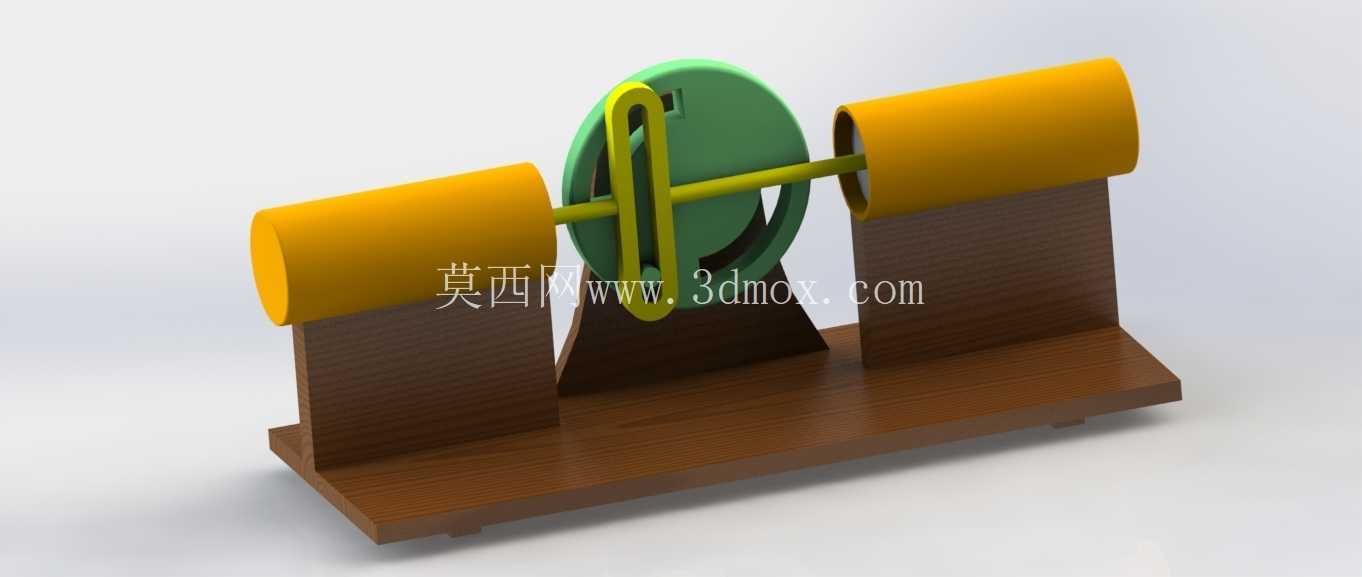

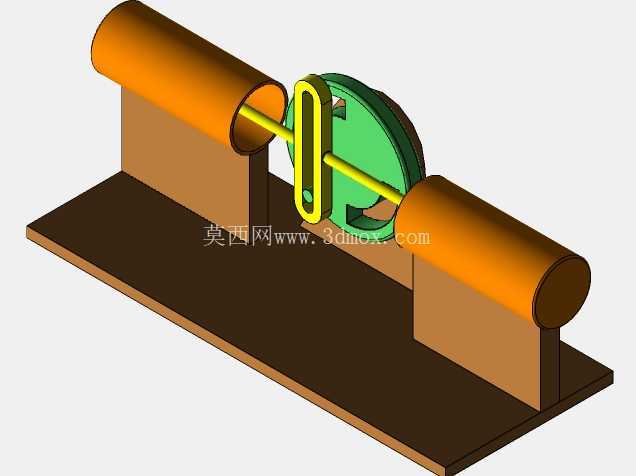

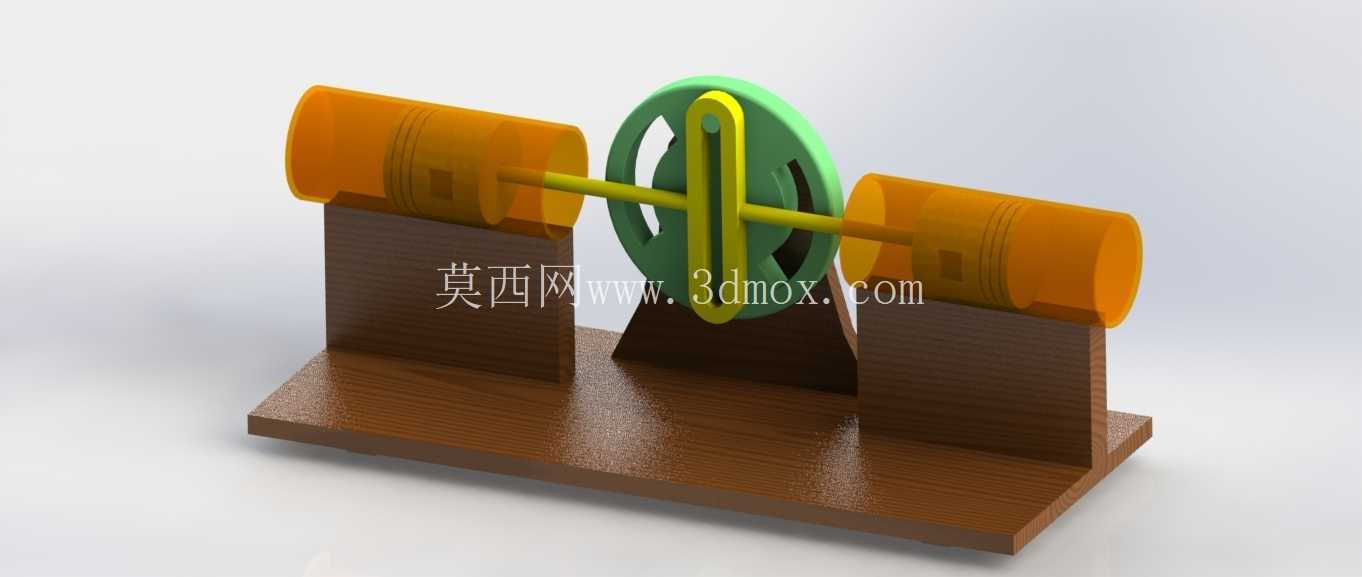

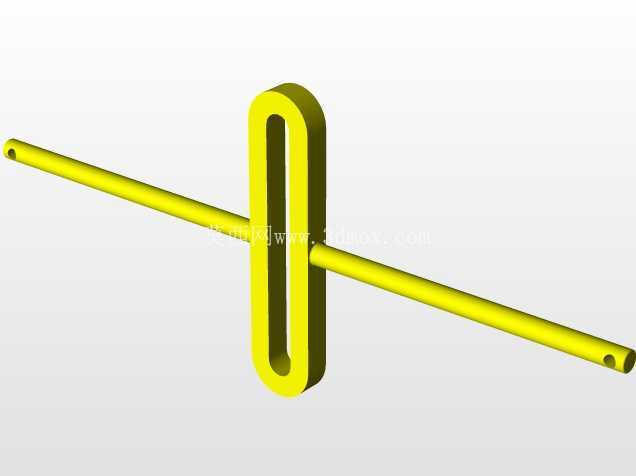

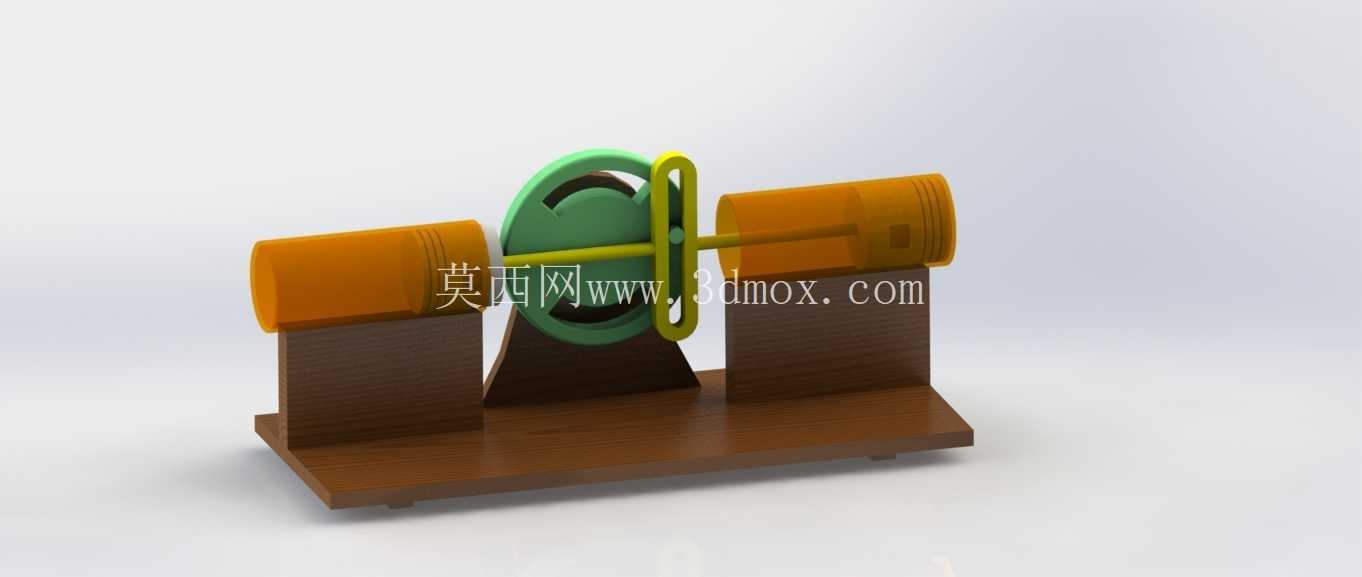

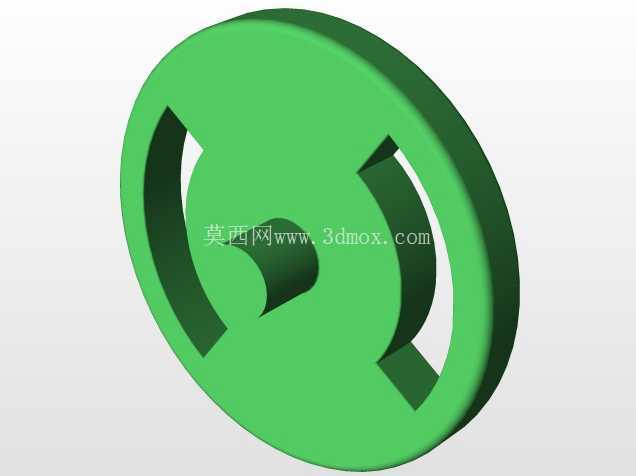

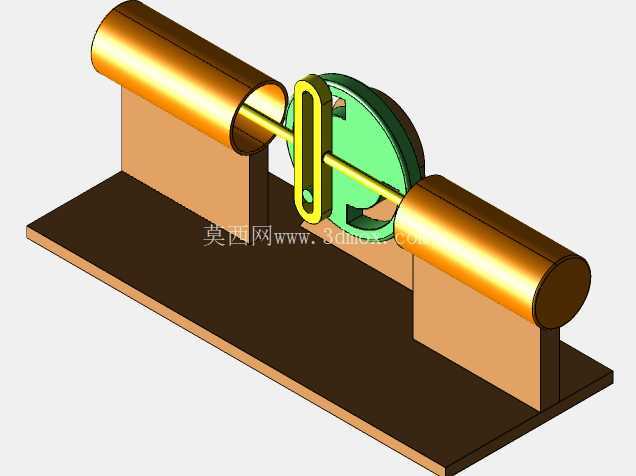

　　这套拨叉机构的核心价值，在于把旋转盘的连续回转动作，稳定转换成两侧活塞的同步直线往复输出，属于机械原理教学与小型往复设备里十分典型的运动转换结构。从实际装配关系看，中部绿色转盘偏心位置装有销轴，销轴嵌入黄色拨叉的长槽内，转盘转动时，销轴沿槽滑动并推动拨叉沿横向做直线往复，拨叉与贯穿两侧支座的传动轴刚性连接，轴两端分别固定黄色圆柱活塞，由此实现一根轴带动两个活塞同步进退。

　　在工程应用场景中，这类结构常出现在小型双缸泵送装置、教学演示台、气动元件试验工装以及轻载往复进给机构上。相比单活塞曲柄滑块，双活塞对称布置能够抵消一部分往复惯性力，两侧支座承受的侧向载荷更均衡，整机运行时的振动和偏磨倾向明显降低。转盘与拨叉的配合属于高副接触，销轴在长槽内既有相对滑动又承受推拉力，设计时需要重点控制销轴与槽壁的间隙：间隙过小会在换向点出现卡滞，尤其当转盘转速偏高、润滑不足时，摩擦温升会让配合面咬合；间隙过大则会在运动换向瞬间产生冲击，活塞行程末端出现明显抖动。

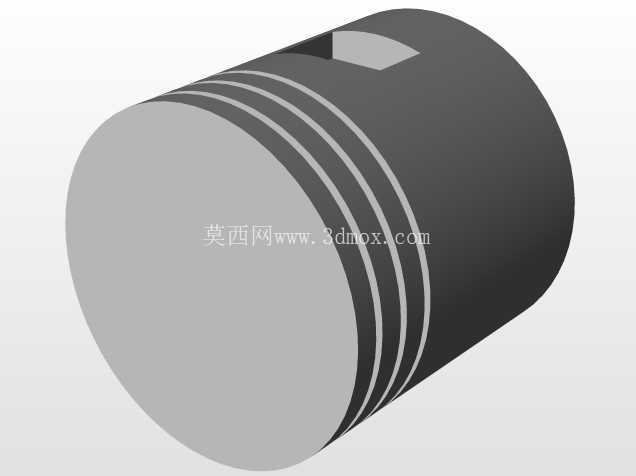

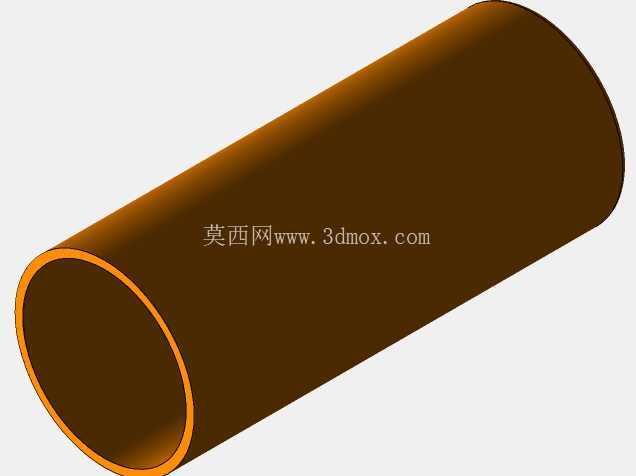

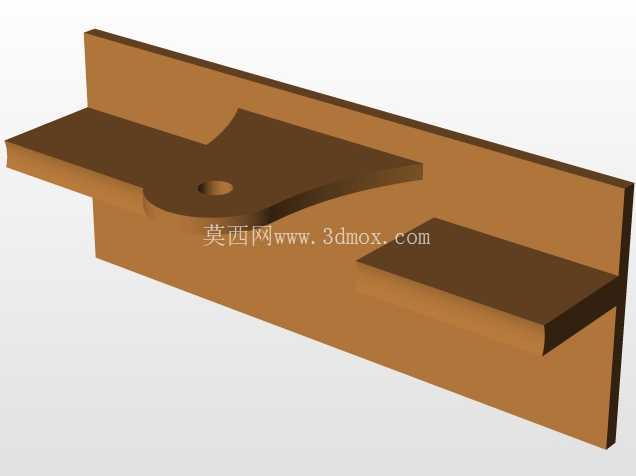

　　建模过程中，底座采用整块平板加两侧立板的焊接式构型，立板上开设同轴孔用于支承传动轴，孔位同轴度需要在装配阶段严格校验，一旦两孔不同轴，传动轴转动阻力会急剧上升，长期运行还会造成轴颈单侧磨损。中部转盘下方设置三角形支承肋，用来承受拨叉传递的反作用力，肋板与底座、转盘座之间的连接面要保证足够接触面积，避免高速往复时出现共振。两侧黄色活塞为空心圆柱造型，既减轻运动件质量、降低惯性冲击，也方便在实际设备中外接密封件与缸体，活塞端面预留的连接结构可根据工况加装推杆、吸盘或压头。

　　外形尺寸方面，整机沿传动轴方向的长度由活塞行程、两侧支座间距及活塞自身长度共同决定，转盘直径需满足偏心销回转半径不与拨叉槽两端干涉，拨叉长槽的有效长度应大于两倍偏心距并留出换向余量。安装边界上，底座平板四周预留安装孔，可直接固定在工作台或设备机架上，立板高度要保证转盘最低点与底座之间留有安全间隙，防止运动件与基座刮擦。

　　设计思路上，这套机构刻意简化了连杆结构，用拨叉直槽替代传统连杆，零件数量少、加工成本低，运动规律近似简谐运动，在行程中段速度平稳、两端换向加速度较大，适合中低速、轻负载的连续往复工况。三维建模时需重点验证转盘整周转动过程中销轴与拨叉槽的接触位置变化，检查传动轴在两支座间的挠度，以及活塞往复到极限位置时与周边结构的空间干涉情况，通过运动仿真可直观观察换向冲击点，为后续优化偏心距、槽宽和支承跨距提供依据。
